Paso 3: "Eyeball" fuselaje
El primer componente principal fabricado fueron los buques "Globo ocular". Hice tres conjuntos de estos para el TIE avanzado y las escoltas de cazas TIE dos 2.

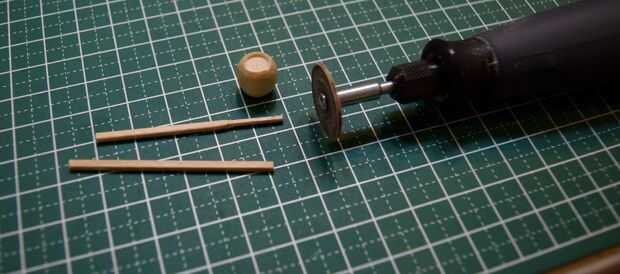

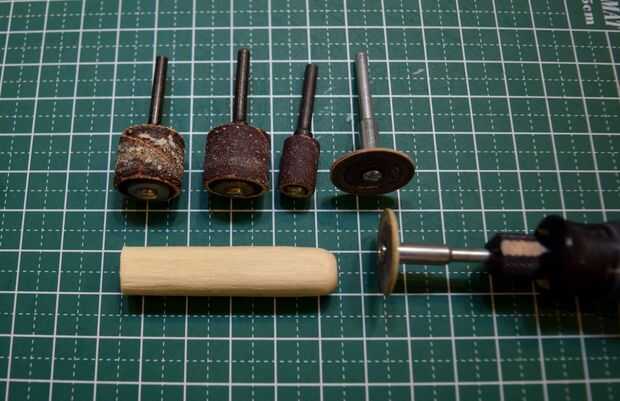

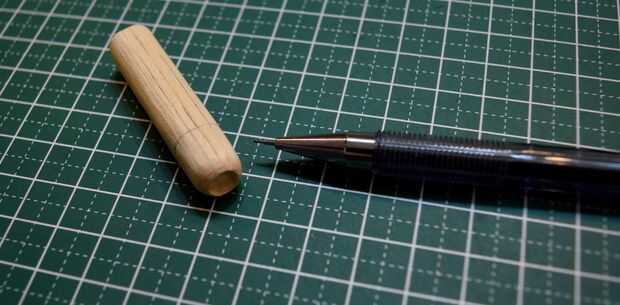

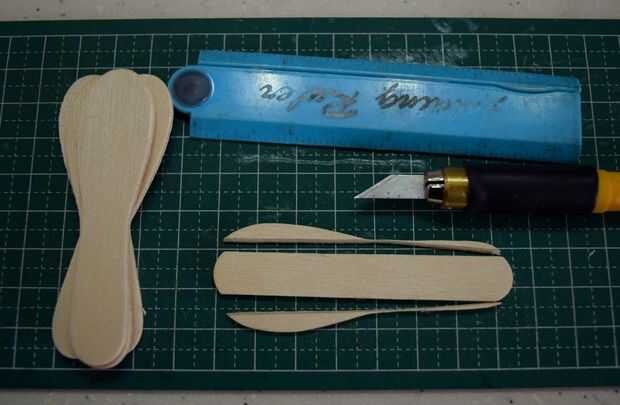

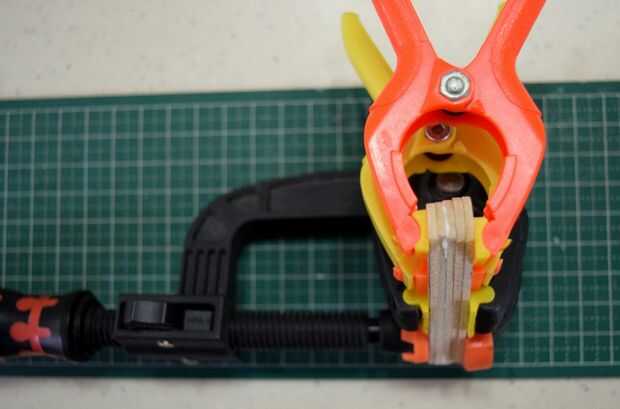

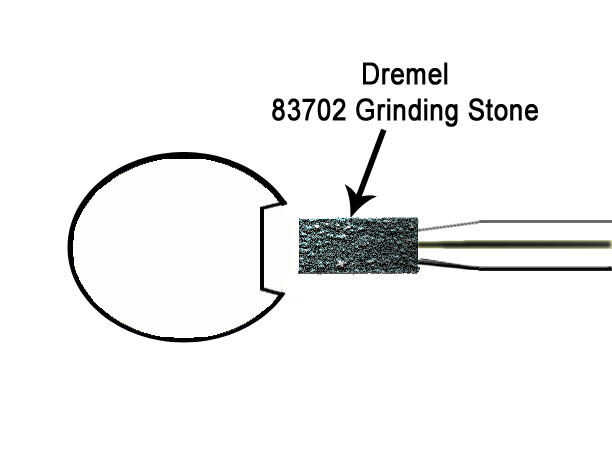

Cada fuselaje "Globo ocular" fue hecho de 5 cinco capas de helado de madera en rodajas taza cucharas pegadas con pegamento blanco Elmers. La única pieza laminada fue tallada en una pieza en forma de bala con varios dremel lijar accesorios (lijadora de tambor grueso/fino 1/2 pulgada y lijadora de disco grueso/fino). Perforé un orificio piloto de pequeña en la punta de la bala con un accesorio de corte de alta velocidad #125 para la vista del pabellón. El agujero fue hecho más grande con un óxido de aluminio #911 y #953 piedra accesorios de pulido y acabado con una fresa de alta velocidad #194 y #83702 carburo de silicio pulido piedra archivos adjuntos en una herramienta de la moto. Todo el fuselaje fue cortado de la pieza en forma de bala única, utilizando un accesorio de la rueda de corte reforzado.

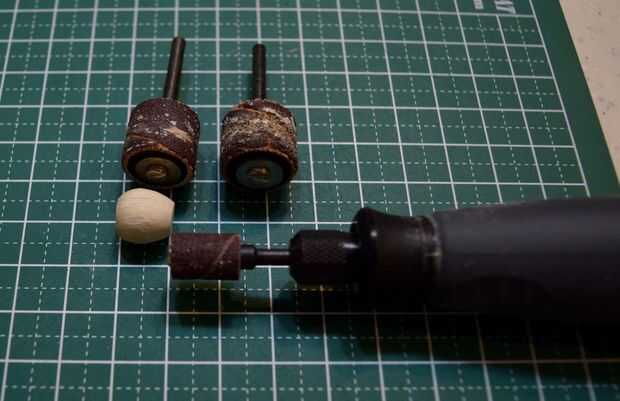

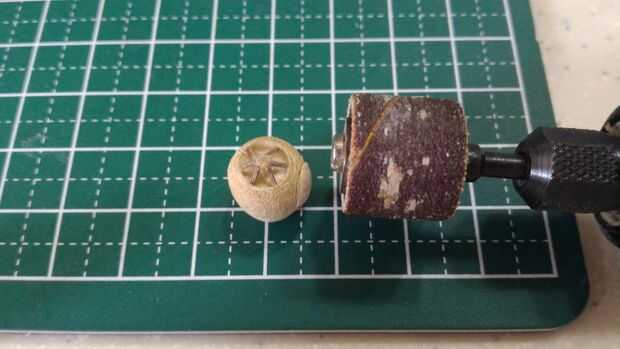

Ahora comienza la parte difícil de la construcción - formar la pieza separada en el fuselaje ovalado familiar de la corbata. Lijar cuidadosamente el fuselaje áspero, forma ovalada de la corbata con 1/2 y 1/4 pulgadas de los accesorios de lijadora de tambor grueso/fino para obtener la curva deseada para la parte delantera y parte trasera. Manejo de la parte era difícil debido al pequeño tamaño y forma del fuselaje.

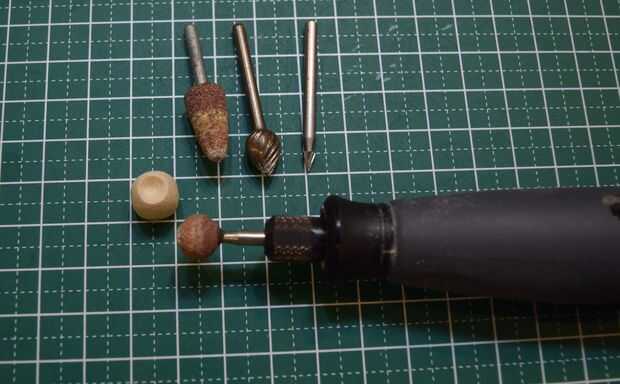

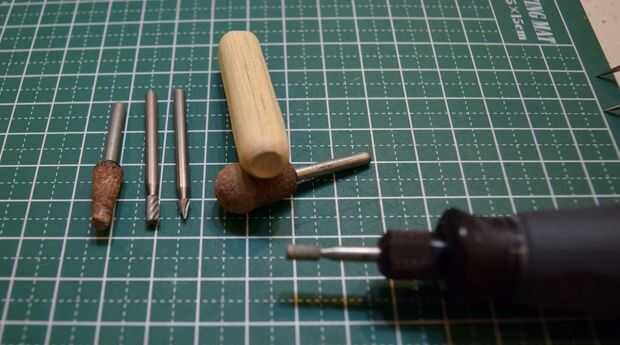

Una cavidad para simular el reactor de ionización solar fue tallada en el extremo posterior con un #124 y #125 alta velocidad de corte y acabada con #953 óxido de aluminio pulido de piedra y un redondo pulido piedra los archivos adjuntos. De alguna manera no puedo encontrar la designación del accesorio piedra pulido redondo que he usado desde la Web de Dremel. En cualquier caso, sólo te refieren al accesorio como un «almiar ronda» para el resto de los pasos.

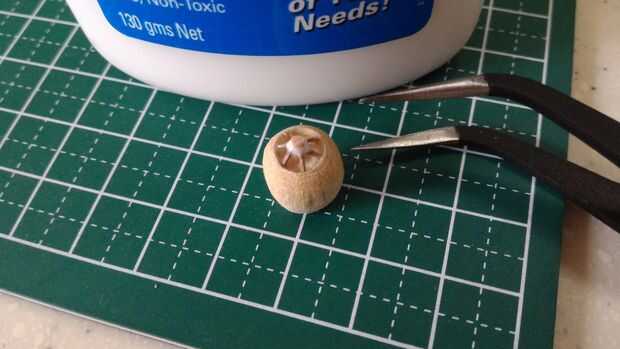

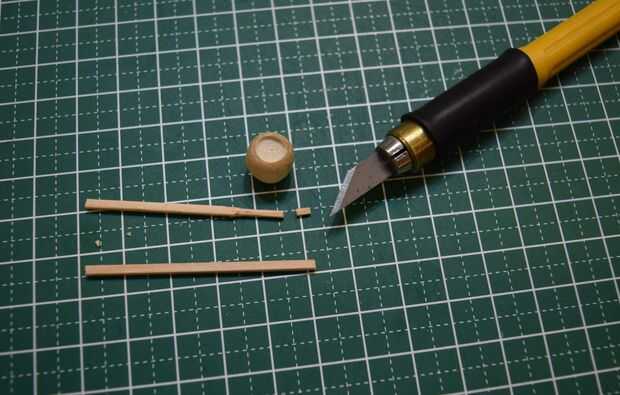

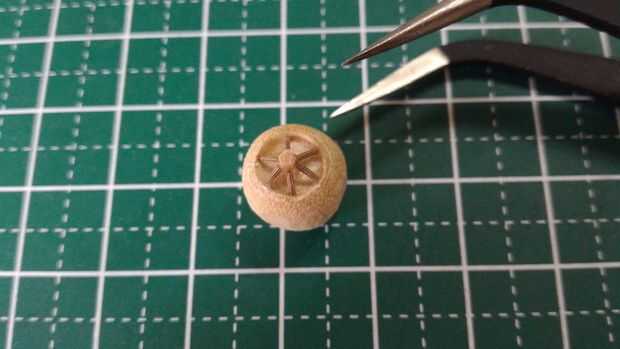

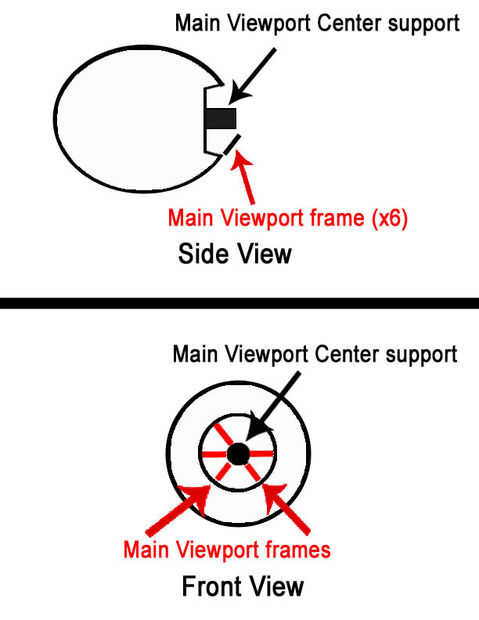

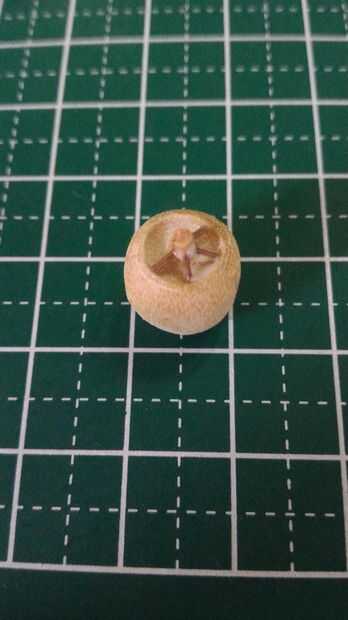

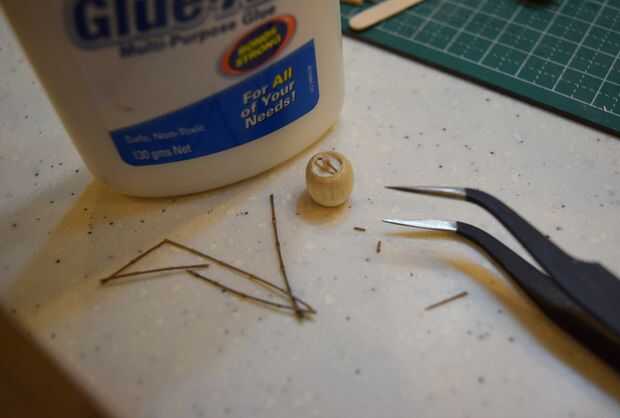

Para la parte más tediosa de la construcción, usé tacos cuadrados de mi caja de repuestos para el apoyo de centro de ventana principal de la estructura del toldo. Pedazos muy pequeños de seis 6 de agujas de pino fueron cuidadosamente pegado (uno a la vez) desde la arista exterior de la ventana de toldo para la ventana principal de soporte central. Puede consultar la vista frontal y lateral Cruz sección imágenes que proporcionado en este instructable para referencia adicional. Fue fortalecer el vínculo estructural del pabellón centro y marco con cola blanca adicional aplicada con un palillo de dientes.

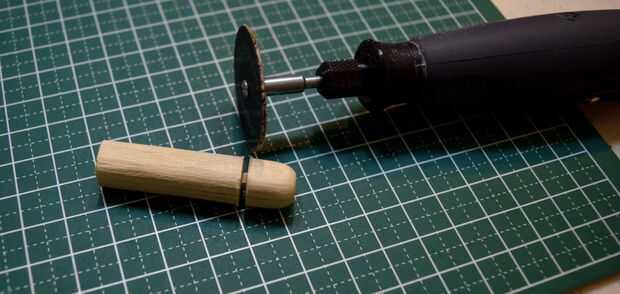

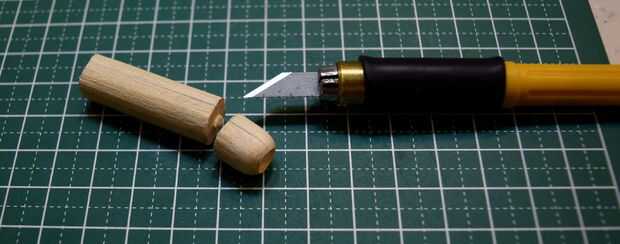

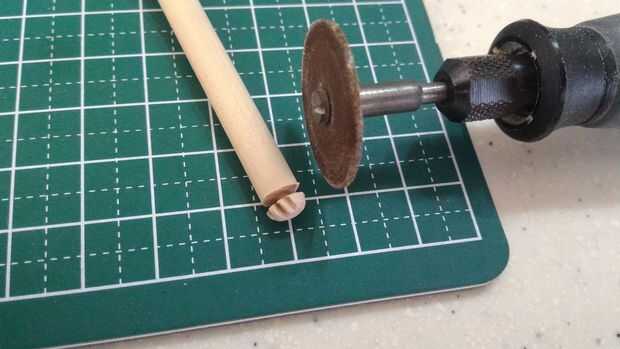

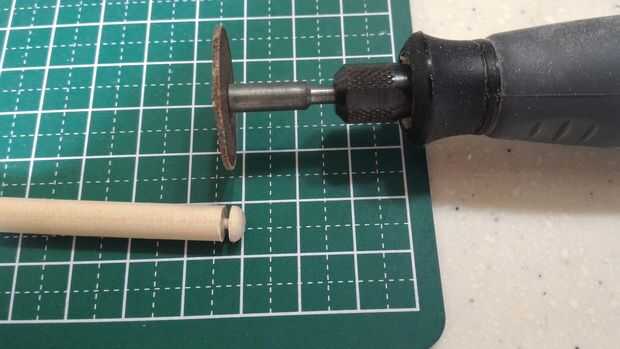

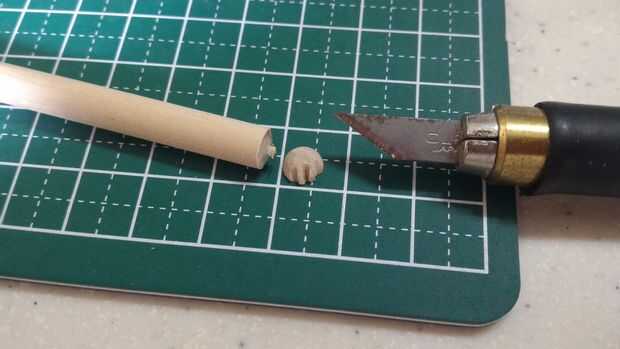

La escotilla de acceso que será pegada en la parte superior del fuselaje se hizo del borde redondeado de una clavija de madera. Una muesca cerca del final de la pieza redondeada fue hecha usando un accesorio de la rueda de corte estándar en un Dremel 3000. Tuve cuidado de no separar completamente el extremo para proporcionar palancada en la fabricación de tres muescas horizontales en el extremo redondeado. Después de que las muescas horizontales fueron talladas con el uso de un accesorio de la rueda de corte estándar, la pieza terminada fue separada de la espiga usando un cortador Olfa.

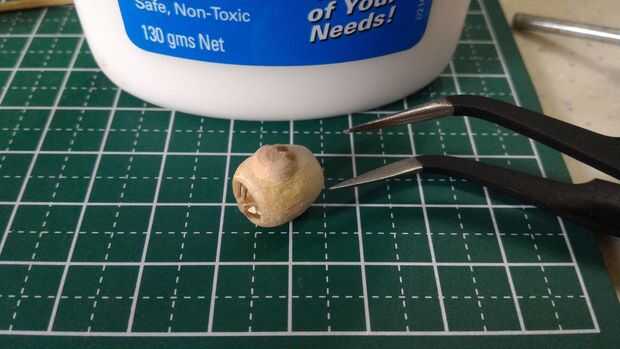

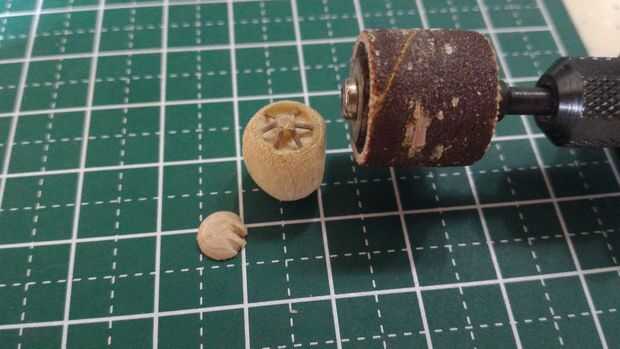

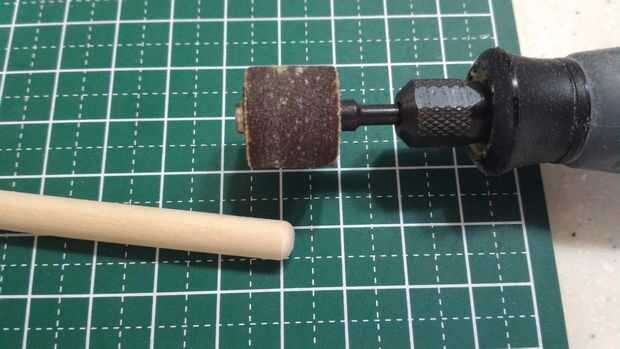

La parte superior del fuselaje era ligeramente lijada usando un accesorio de lijadora de tambor fino 1/2 pulgada para acomodar la escotilla de acceso superior. La escotilla estaba pegada en la parte superior del fuselaje para finalmente completar el primer subconjunto importante de los cazas TIE.
