Paso 4: eléctrico

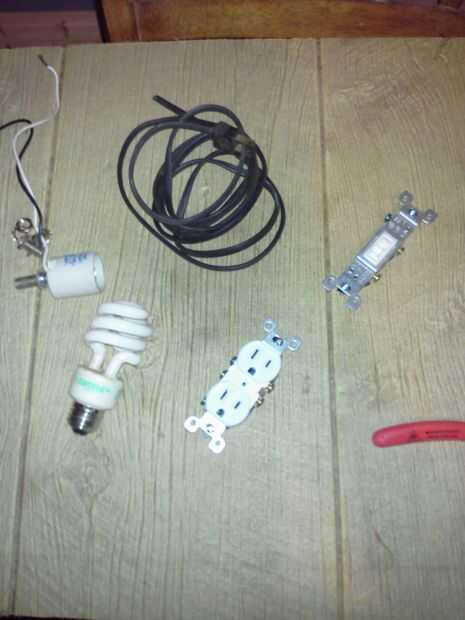

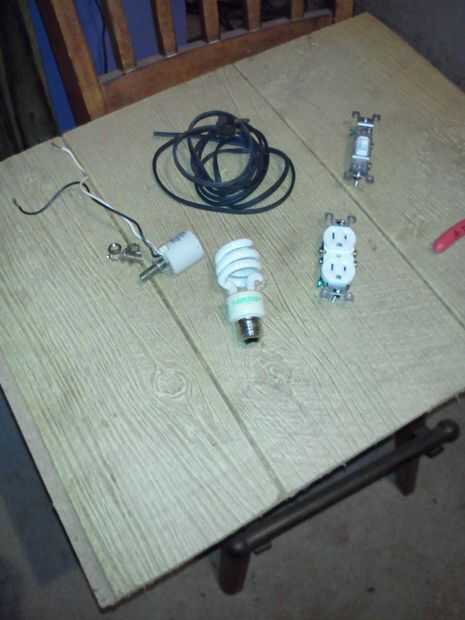

He usado

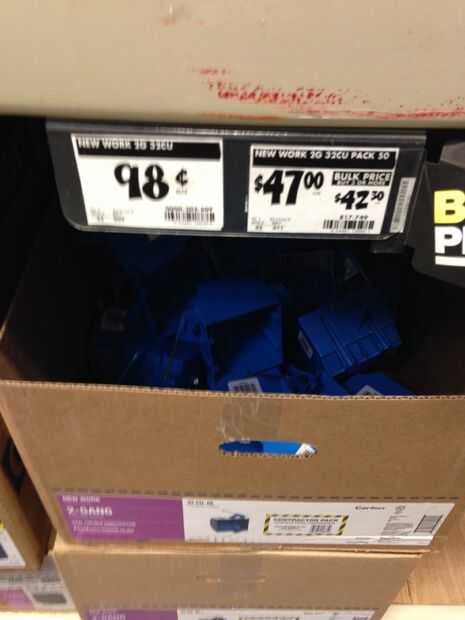

una vieja caja de trabajo
15 toma todos
interruptor de 15 amp
TAN cable de 12/2 w y tierra
luz toma
Dependiendo de su conocimiento de la electricidad puede ayudarle o aburrir. De cualquier manera siempre tamaño su circuito a la NEC y obedecer las ordenanzas locales.

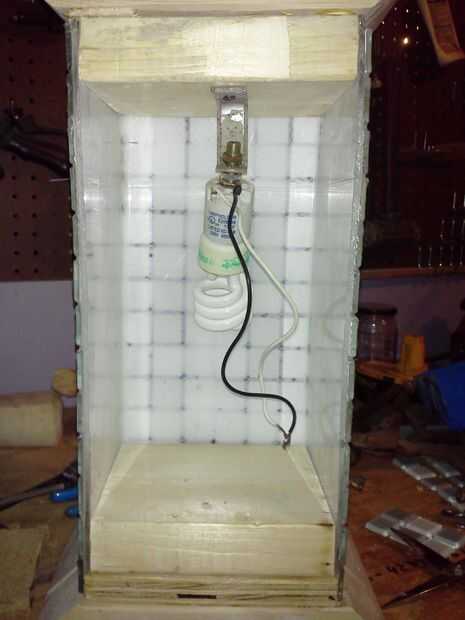

¿por qué poner un cable tan grande en la poca luz? Esto puede tomarse fuera y el receptáculo puede ser usado para algo que llama mucho más actual. Así que por esa razón decidí usar un cable de calibre 12 un 20 receptáculo de amperios, enchufe y es en un interruptor de 20 amperios. no se preocupe nadie enchufar un calefactor en este circuito.
Es difícil saber cómo el cableado se ejecuta en la caja por lo que incluyo un más fácil de entender el esquema, puede ser de ayuda si no estás familiarizado con este material.

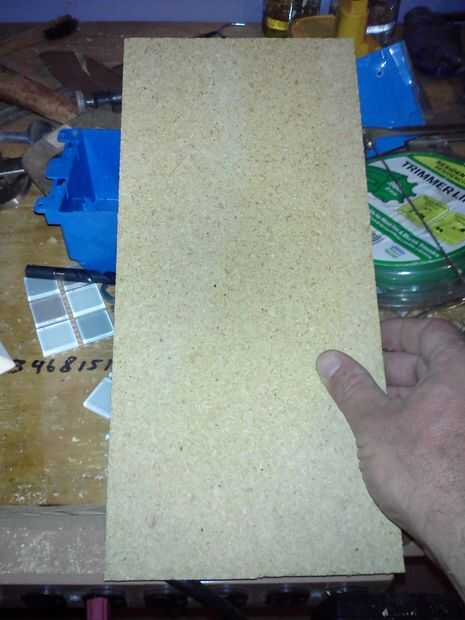

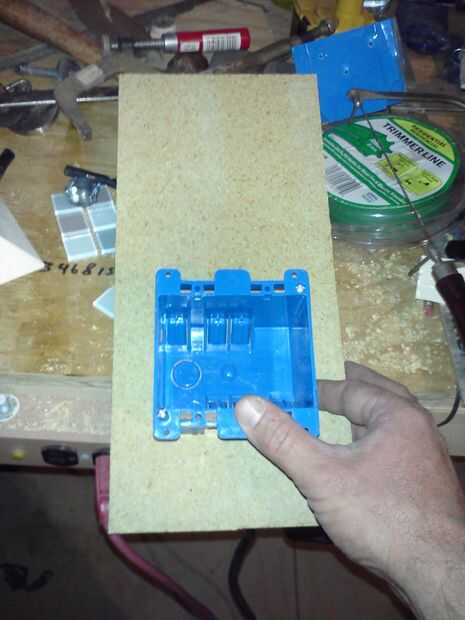

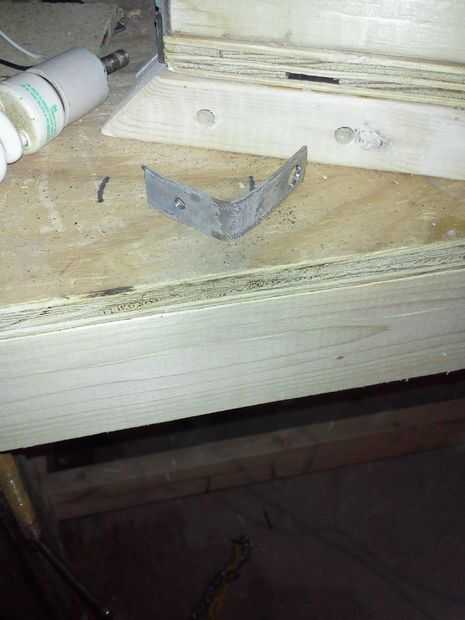

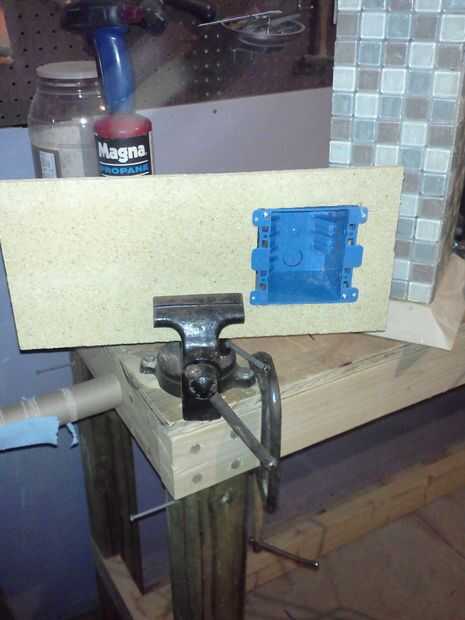

Usé una vieja caja de trabajo montada en un trozo de MDF de 1/2". También hizo un pequeño soporte para mi toma.
Hacer un agujero en el MDF para el cable y poner un alivio de tensión en la parte trasera de la caja para evitar que cualquier persona tirando de los cables a accidentes

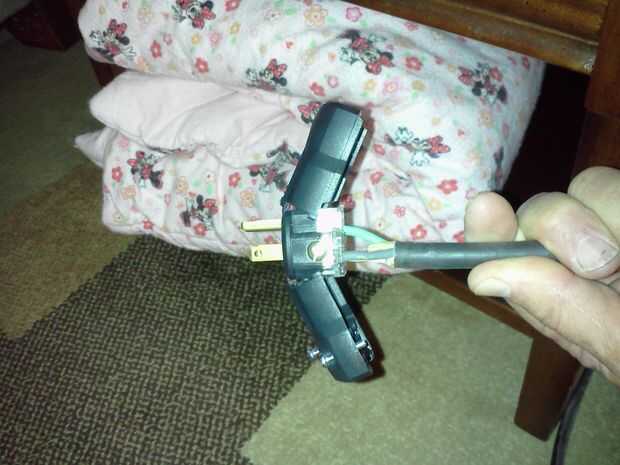

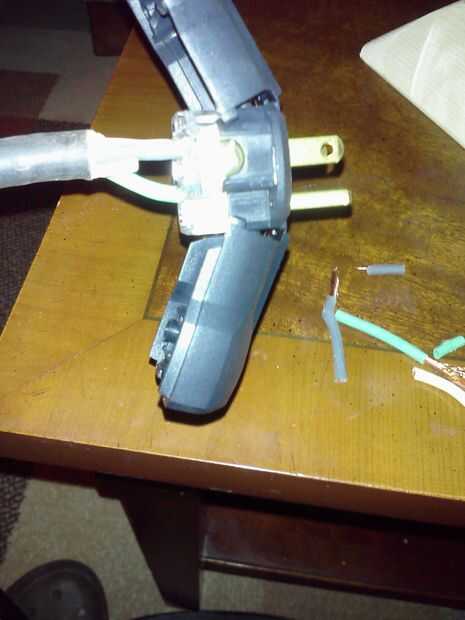

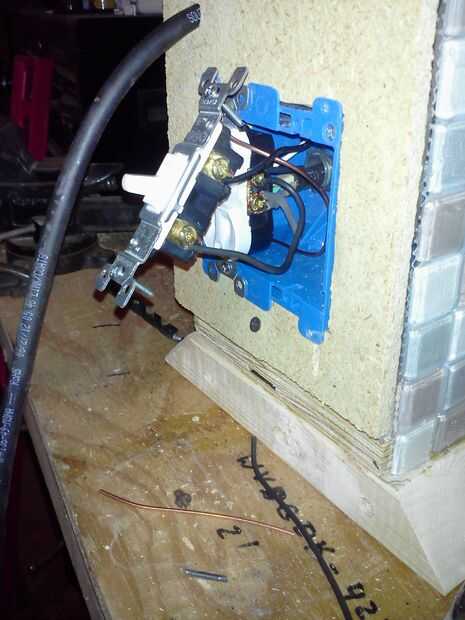

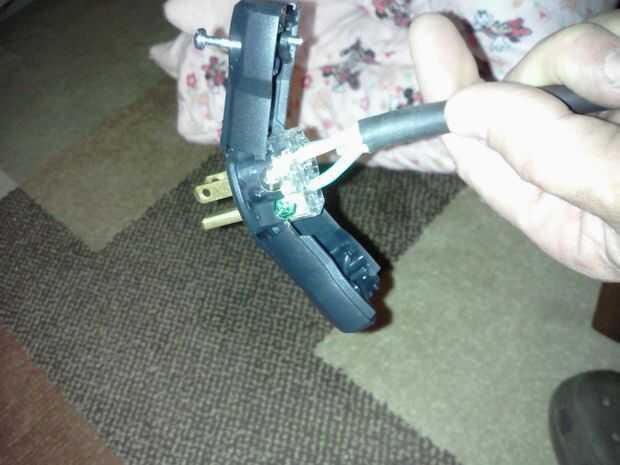

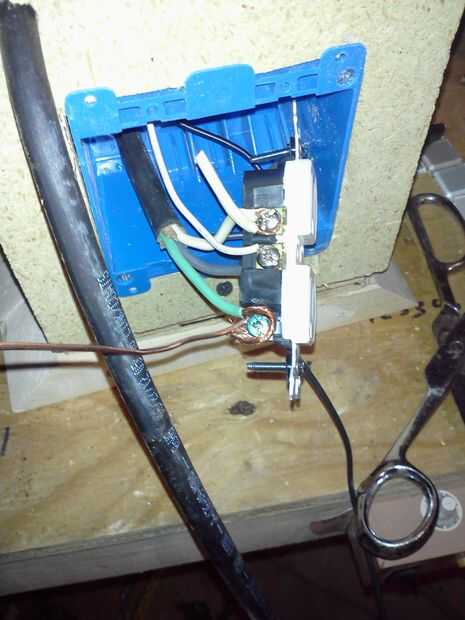

Cuando de conectar los cables a la clavija y receptáculo de adjuntar el cable negro para el tornillo de oro y el cable blanco al tornillo de plata y el cable verde al tornillo verde. Saltar el negro de la rec en la parte inferior del interruptor. Que el negro de la toma de la parte superior del interruptor. Poner el cable blanco de la toma al otro tornillo de plata en la rec.
