Paso 1: Controlador de LED
La razón no fui con un controlador de LED del mercado es que tengo un par de LEDs de 5W agradable con una inusual calificaciones: tensión de alimentación es 6-8V con hasta 700mA actual (tiene 2 x 2 matriz de LED de SMD). Tensión en la que el LED activada era ~5.8V, esto significaba que no podía usar mi pila de convertidores de buck barato 5V 1A para simplificar la tarea.
Por lo que podría o bien ir con un controlador de 10W, que me costó más que un nuevo desklamp LED, o hacer mi propio!

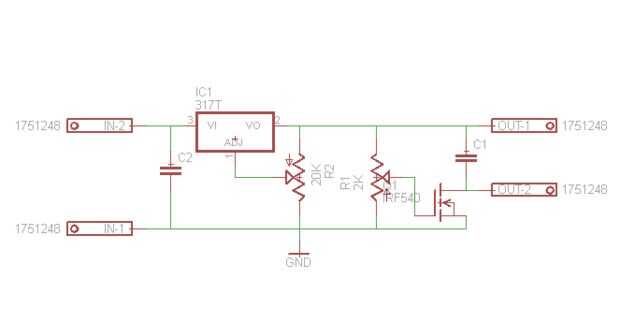

Es un esquema de un controlador simple. LM317T controla el voltaje de salida, mientras que el IRF540 establece la carga actual.
Voltaje y la corriente pueden ajustarse con los potenciómetros.
Yo sé, esto no es la solución más elegante y no proporciona un control preciso, pero que tenía que hacer algo capaz de amplia gama de V / I valores, puesto que no tenía en ese momento las especificaciones exactas para estos LEDs (eran gratis también). Además de que puede manejar cargas de hasta 1,5.
También he añadido un video con una prueba preliminar de mi chofer. Multímetro muestra actual como se puede ver que este pequeño individuo se ilumina muy luminoso en sólo el 15% de su potencia máxima.

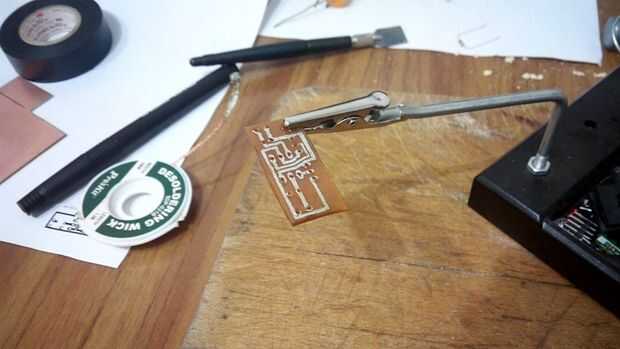

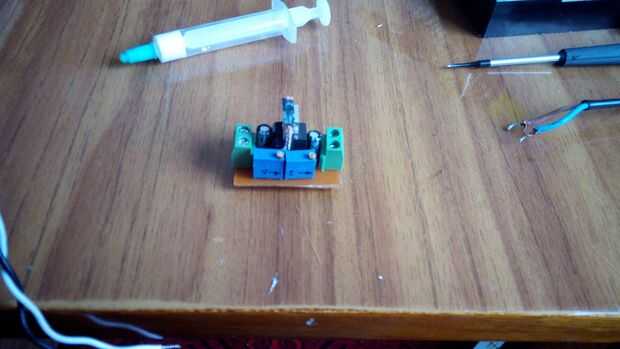

Se puede montar el circuito en una placa de prototipos, pero recomiendo hacer un PCB para cualquier proyecto permanente. La Asamblea final conductor trataba de 35x15x20mm.
Después de unos pocos cegamiento experimentos he decidido dejar de 7.5V 300mA, que proporcionó la cómoda cantidad de luz, mientras que mantenerse fresco.
Nota: LM317T o cualquier regulador de voltaje lineal de esta clase requiere una refrigeración adecuada si es disipación de energía es más de 1W. He utilizado un disipador cobre de RAM, pero hay aluminio barato del mercado unos con un orificio de montaje para transistores TO-220.
