Paso 1: Cómo
Lista de piezas:
-obturador de iphone/android barato de ebay ($2)
-transistor NPN básico (BC182)
-Resistencia de 1 K
-Arduino (nano)

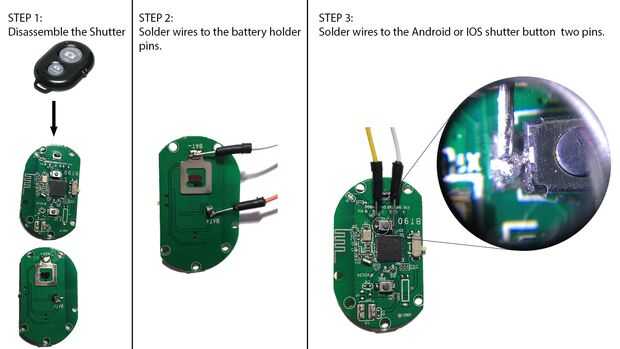

Paso 1:
Desmontar el obturador.
Paso 2:
La soldadura de dos alambres en el obturador de conexiones de la batería de pcb
Paso 3:
Soldar dos cables de otro para el botón del obturador (clave1 para android, clave2 para iphone)

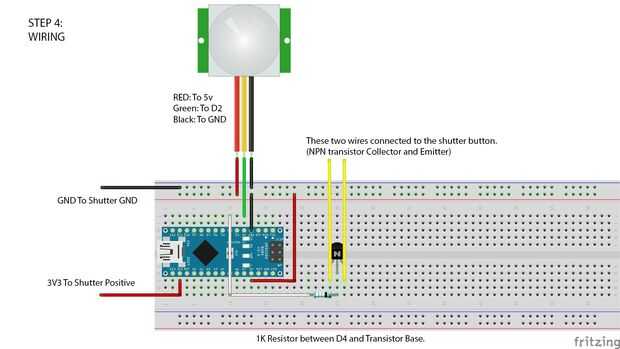

Paso 4:
Alambre del sensor PIR para el arduino:
Sensor PIR GND a GND de arduino
PIR sensor 5v a 5v de arduino
Datos de los sensores PIR a los pines de arduino D2
El obturador del alambre para el arduino:
Poner una resistencia de 1K entre el pin D4 de arduino y el transistor base.
Conecte los cables de botón de obturador para el transistor de colector y emisor pernos. (si no funciona, reemplazar los cables de la C E)
El trabajo de obturador de 3v, entonces conecte el positivo de obturador al perno de 3v3 de arduino,
y obturador GND de arduino GND.
Ver las fotos de arriba

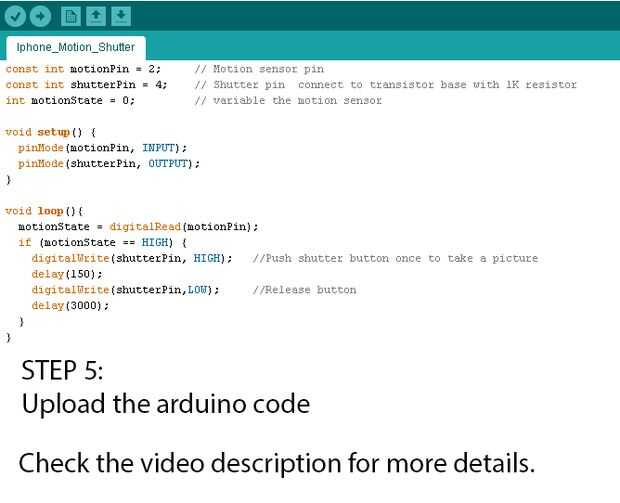

Paso 5:
Cargar el código de arduino. (código de arduino en Descripción del video)
Su un código muy básico, casi el mismo ejemplo de botón de arduino.

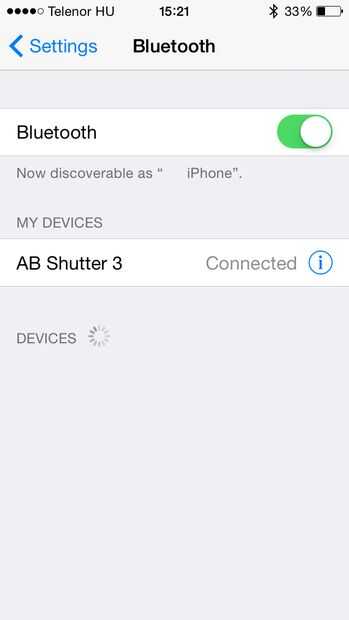

Paso 6:
Par el obturador al teléfono en la opción ajustes/Bluetooth.
Hecho
Usted puede descargar desde la App Store app de cámara espía con apagado de grabación de pantalla...
