Modificación de la cerradura de ángulo hoja de Sierra de mesa (2 / 6 paso)

Paso 2: Crear el equipo incrementado

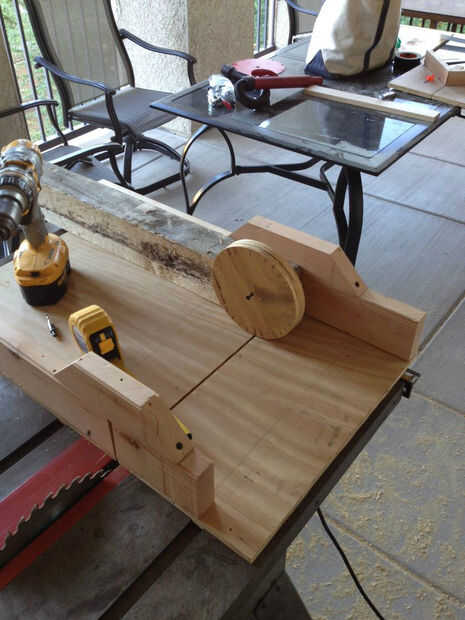

El engranaje es uno de los dos componentes principales de la modificación. Mina había hecha de madera contrachapada. Corte el círculo utilizando una plantilla para una sierra de mesa (ver enlace) https://www.youtube.com/watch?v=n4f6nkhPbpo se podía hacer fácilmente a mano con una sierra de calar, Sierra de banda o conjunto gigante Sierra (Foto 1).

En retrospectiva, probablemente hice el diámetro de mi equipo demasiado grande. Si tuviera que hacerlo de, yo destinaría un engranaje diámetro 1" más grande entonces la rueda diameter.* **

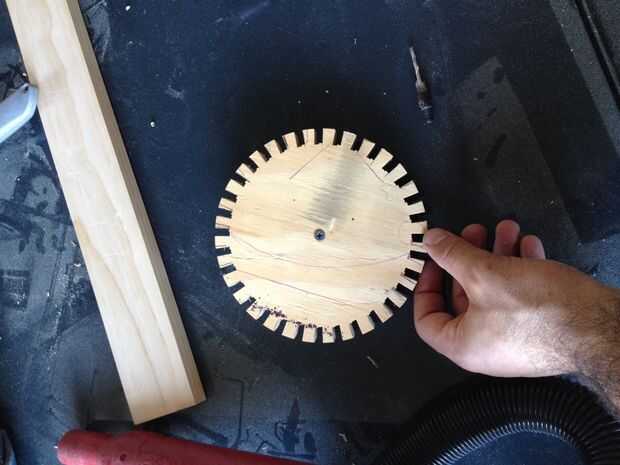

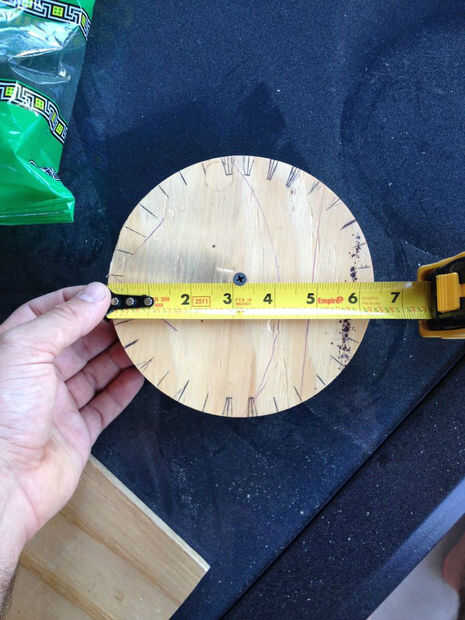

El engranaje se dividen en partes iguales (elegir 32) y cortar los dientes. Hice una plantilla usando mi cruz corte trineo (Foto 2) para esto, pero otra vez, podría hacerse con una sierra de banda o jigsaw. Mi anchura era aproximadamente del tamaño de dos cortes de sierra. Es importante que lo mantenga lo suficientemente amplia como para permitir que una pieza de gran tamaño de madera para encajar entre los dientes. (Foto 3)

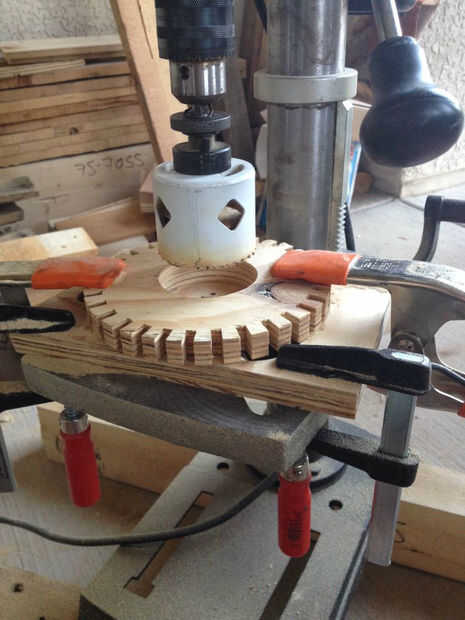

A continuación tomé una sierra del agujero para quitar una sección de la mitad de la marcha. (Foto 4) Este paso es totalmente opcional como no tiene ningún efecto sobre la función de la mod. Nota: Si usted hace esto, asegúrese de hacerlo después de cortar los dientes. De esta forma tienes una manera de montar a su plantilla de corte del diente de jig.

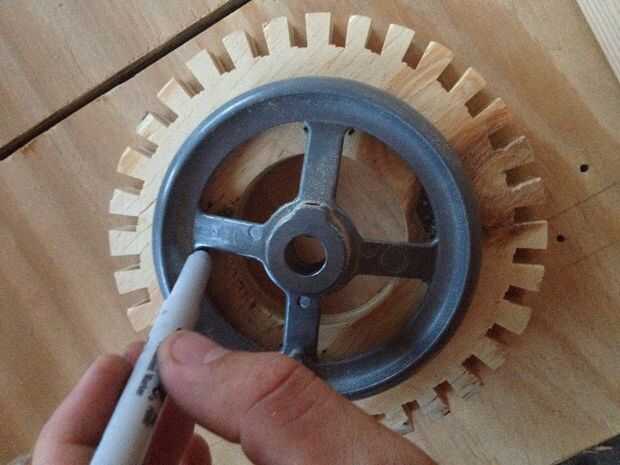

Por último, marque las ubicaciones de los orificios de montaje y un lugar para el mando pasar a través. (Foto 5)
