Paso 9: Soporte portador delantero y guía Lateral del papel
Cortar un trozo de 9 pulgadas de.75 pulgada de ancho por.125 barra de aluminio de espesor que se utilizará como soporte de portador delantero (FCS). Como se puede ver en las fotos, está montado en la parte delantera de la plataforma de papel, justo en frente de los rodillos de goma. Perfore un.172 (11/64) pulgadas diámetro agujero de.375 de cada extremo, centrado en la barra.
Si hay cualquier cantos de plástico en el borde de la parte delantera de la plataforma de papel, retire con un cuchillo o cortador de lado y liso.

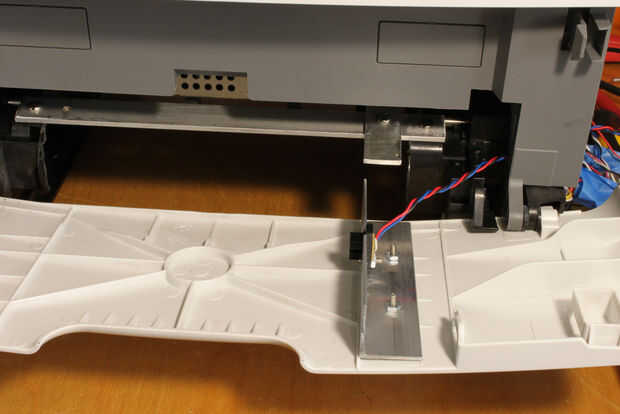

Coloque la barra de aluminio en la parte delantera de la plataforma de papel, presionando ligeramente sobre los rodillos y marque la posición de los agujeros. He utilizado un rotulador plata, pero podría poner alguna cinta de enmascarar sobre el área y use un lápiz para marcar los puntos. Taladre los agujeros en la plataforma de papel y Monte el soporte frontal del portador usando hardware de 8-32.
Ahora vamos a hacer y montar la guía Lateral de papel (GLP) para soporte de portador delantero (FCS). Esta guía, junto con la guía del transportista agregó en el paso anterior Sujete el portador del ángulo recto en su lugar mientras se mueve a través de la impresora.

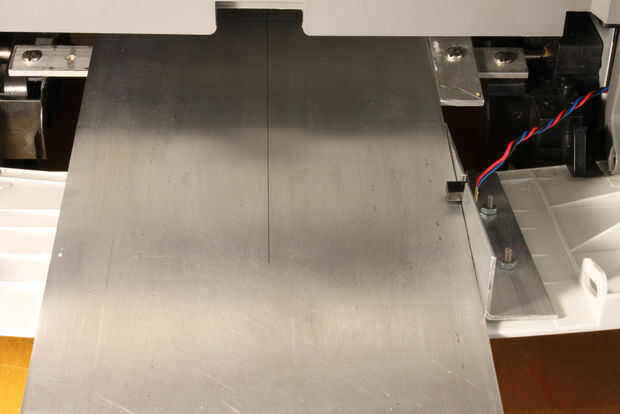

Deje la puerta apagado, pero Instale la cubierta delantera con la guía de portador (CG) en sus puestos. Corte un pedazo de 2,5 pulgadas del.75 pulgada por la barra de aluminio de espesor.125 pulgadas. Suavizar los bordes de corte y perfore un.1875 (3/16) de pulgada agujero en el centro de la misma. Marca delantera y trasera por lo que si los agujeros no son perfectamente centrado en lo todavía se alinee correctamente.

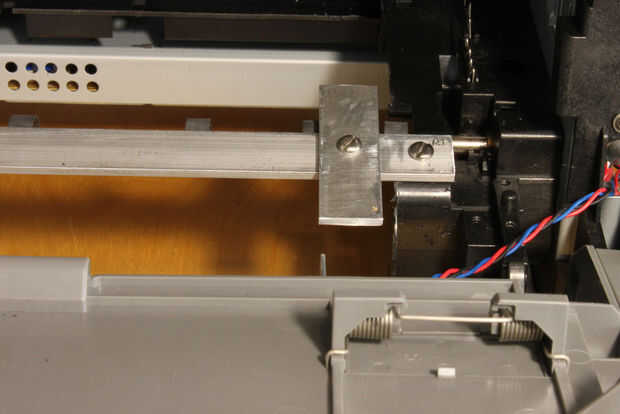

Deslice el portador a través de los NPIS y en la impresora. Coloque el LPG en el FCS y, mientras sostiene firmemente el portador contra el centro de gravedad, marque el centro del agujero en el FCS. Marcar el lado derecho o izquierdo del FCS para que se puedan reemplazar en la misma orientación. El FCS y hagan un.172 (11/64) pulgadas de orificio para el gas licuado. Utilice hardware de 8-32, incluyendo arandelas de cerradura, para montar el LPG para el FCS. No apriete los tornillos en este momento.

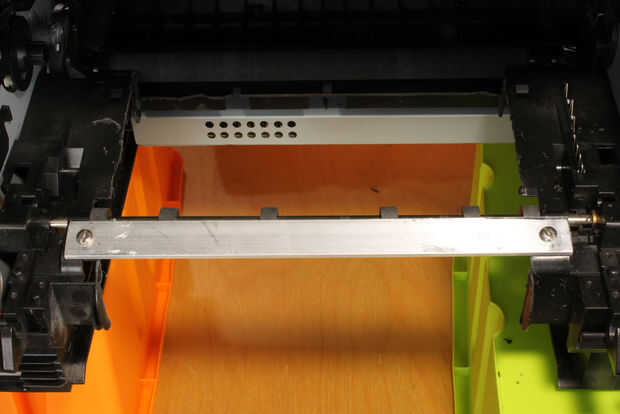

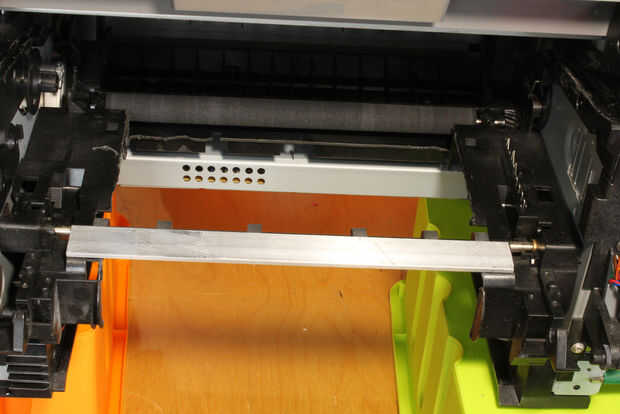

Ahora a montar el FCS en la impresora. Es importante montar el FCS paralelo al eje del rodillo, tocar los rodillos de goma. En el lado izquierdo utilice hardware de 8-32 x 1/2 pulgada. En el lado derecho utilizar hardware de 8-32 x 1 pulgada porque nos vamos a conectar un cable de tierra a tornillo.

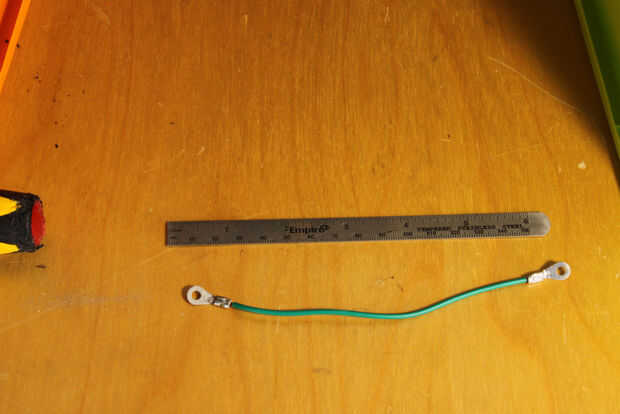

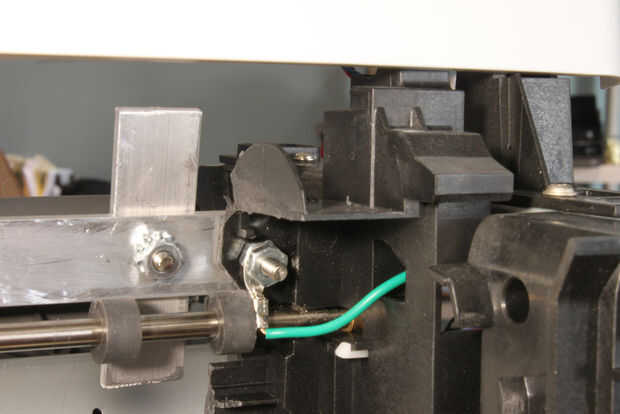

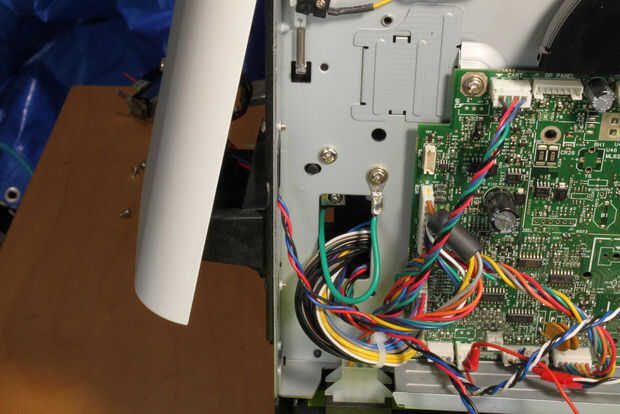

Tira de ambos extremos de un pedazo de 6 pulgadas de alambre y soldadura #8 anillo en cada extremo. Conecte un extremo al FCS derecha tornillo de montaje. Ejecute el cable a través de una abertura y en el gabinete de controlador. Utilizando uno de los tornillos extras, lo conecte a la impresora marco como se muestra. El tornillo que su propio hilo en el acero fino.
Deslice el portador a través de los NPIS como lo hizo anteriormente, luego con un pequeño cuadrado de metal u otro ángulo recto, ajuste y apriete el LPG. Ajuste final se hará más adelante cuando esté listo para imprimir.
Vuelva a colocar la puerta. Es más fácil de adjuntar el enlace del fusor antes de montar la puerta. No olvide conectar el cable desde el Panel de operador a J5.
