Paso 15: Hacer un PCB doble cara
Al diseñar el PCB, deja un "marco" en la misma posición en la parte superior e inferior de la PCB para la impresión de "centro". Si su software lo permite, estas líneas pueden ser cero ancho. Si es necesario, estas líneas pueden eliminarse posteriormente con acetona.

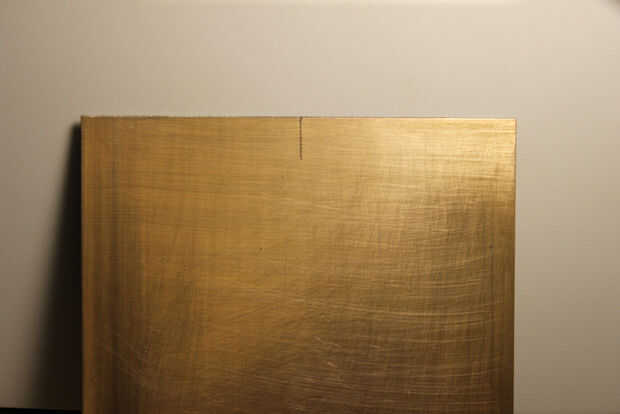

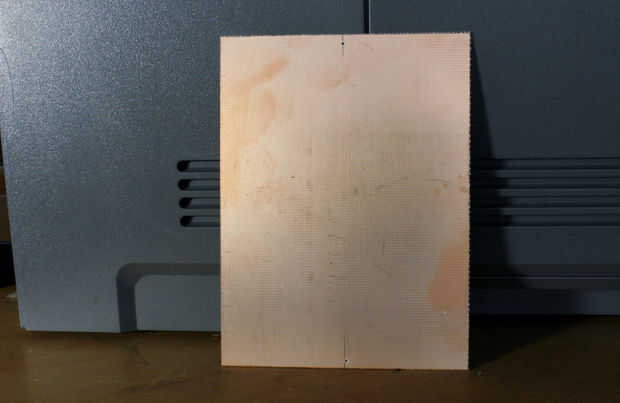

1 - ligeramente marca la línea media en los bordes superior e inferior de la pcb de cobre en un lado.

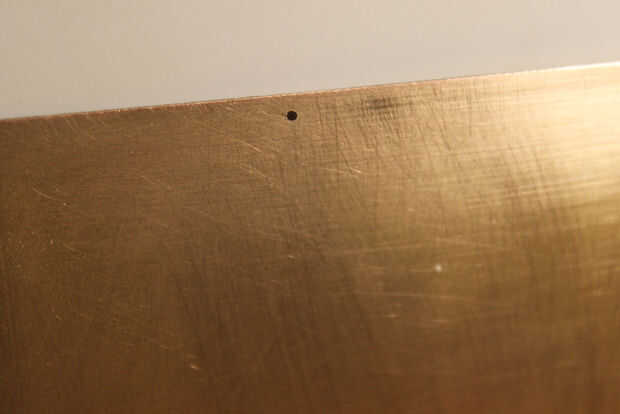

2 - Perfore un agujero pequeño (e.g..050 pulgadas) en esta línea media cerca de los bordes superior e inferior. Estos agujeros no debe estar perfectamente centrado en la línea media.
3 - lijar los bordes de la PCB para proteger el tambor con una Scotch Brite para fregar almohadilla verde o un papel de lija fino...
4 - frote ambos lados del PCB con un Scotch Brite y limpiar con acetona.

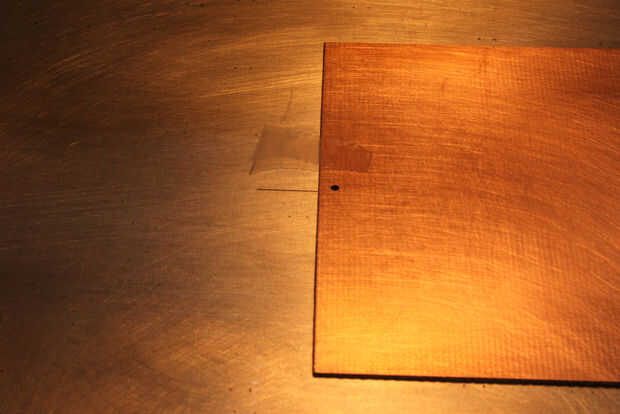

5 - utilizar una luz brillante y una lupa, coloque el orificio superior de la PCB sobre la Cruz, para que la Cruz está centrada en el agujero. Manteniéndolo en su lugar, coloque el agujero inferior de la pcb de modo que la línea media en el portador de la corriente a través del centro del agujero y poner una etiqueta pequeña de cinta transparente en cada extremo de la placa, dejando el otro extremo colgando sobre el portador...
6 - Coloque cuidadosamente sobre la Cruz y de línea, luego presione firmemente los extremos de la cinta transparente en el transportador, trabándolo en el lugar. Vuelva a verificar la posición y vuelva a colocar si es necesario.

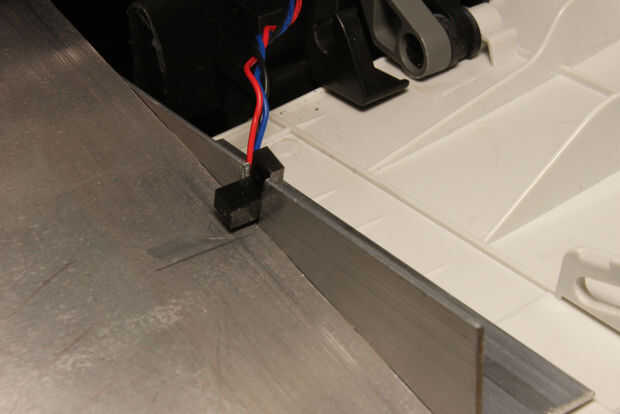

7 - colocar un trozo largo de.5 pulgadas de cinta de cobre en el borde inferior de la placa, conectar la PCB para el portador.
8 - cubrir los bordes superior e inferior de la PCB con cinta aislante de vinilo fino. La cinta debe cubrir la cinta transparente y la cinta de cobre de la hoja. No use acetona en el PWB montado - vapor de la acetona se arrastran debajo de la PCB y el daño que la línea central impreso en el portador de.

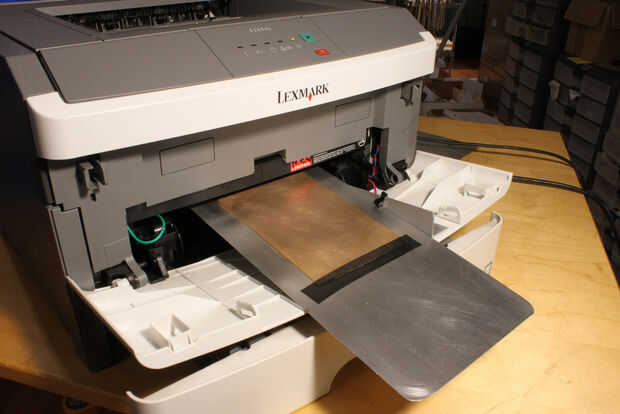

9 - la parte superior, centrar la imagen en la placa de la impresión. Asegúrese de imprimir sólo las capas que necesita - no desea imprimir la parte superior e inferior al mismo tiempo!
10 - retirar el PCB del portador.

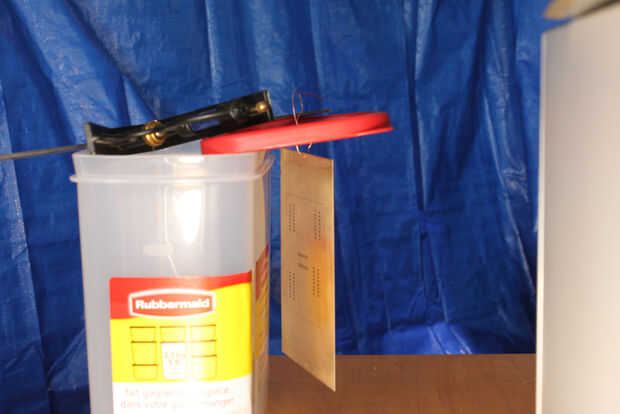

11 - fijar el toner a la placa con vapor de acetona. Se puede suspender la PCB de uno de los agujeros en un vaso de boca ancha cubierta o envase de polipropileno con una pequeña cantidad de acetona en la parte inferior. Dejarlo en el vapor durante 2 minutos o menos, luego déjelo completamente de aire seco.
12 - Limpie la placa con acetona antes del montaje. Si lo haces mientras el PCB está montado en el vapor de acetona de portador se arrastran debajo de la PCB y dañar la imagen y la línea central.
13 - Remountt el PCB con el otro lado hasta la siguiente por pasos 5-9.
13 - Limpie la placa con acetona, luego imprimir la parte inferior de la PCB, pero usando el "reflejo".
14 - retirar el PCB del portador.

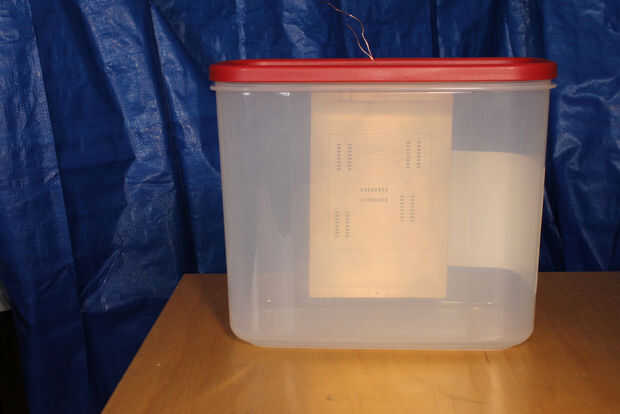

15 - suspender la placa de vapor de acetona para fijar el toner al cobre en ambos lados. Esta vez lo deje en el vapor durante 15 minutos. Déjelo secar al aire unos minutos.
16 - taladro. Perforación del primer agujero en un lugar donde el registro no es demasiado crítico, tal como un orificio de montaje o a través de . Si el registro no es perfecto, se puede "dividir la diferencia", en el resto de los orificios de tal modo reducir a la mitad el error de.
17 - etch en tu grabador favorito.
18 - quitar el toner con acetona.
19 - la soldadura de alambres finos en cualquier vias.
20 - hacer.
