Paso 3: Pelar abajo de la impresora
ADVERTENCIA: Siempre use gafas de seguridad! Algunas de estas operaciones pueden resultar en piezas metálicas o plásticas volando hacia tus ojos!

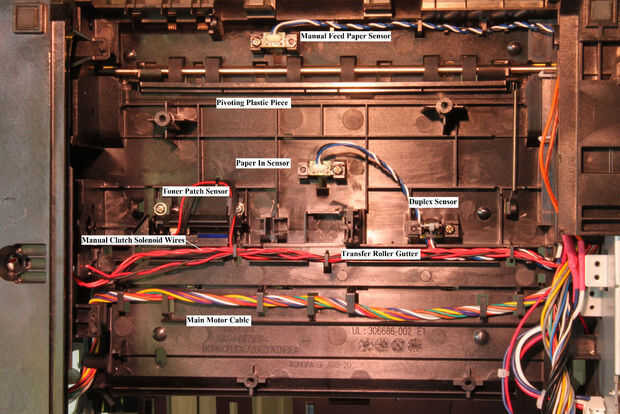

Para completar con éxito este proyecto necesita tener y utilizar el Manual de servicio (SM) para la impresora. Pasos que se cubren completamente en el SM (sección 4:Repair información, retiro) no se detallarán aquí. Voy a añadir (SM) a los pasos incluidos en el Manual de servicio. Para la ubicación de piezas en la parte inferior de la plataforma de papel ver las fotos.
En este paso será abrir la impresora y exponiendo la plataforma de papel para el corte. Como quitar cada parte Asegúrese de hacer un seguimiento de que los tornillos fueron quitados. Quiera de los tornillos a la parte de la cinta o etiquetarlos. Eliminación de algunas de las subsecciones a continuación puede requerir la extirpación de otras subdivisiones o partes, así que preste atención a la SM. Para reemplazar un inciso o parte, invierta los pasos de eliminación. Usando el SM como guía lo siguiente:
Retire la tapa del lado derecho (SM). Es el lado con la puerta de acceso.
Retire la tapa del lado izquierdo (SM)
Quite la cubierta delantera inferior (SM)
Abra la puerta frontal.
Retire a la guía de alimentación de papel con los 6 pequeños rodillos. Se llevó a cabo en lugar por 2 tornillos a cada lado, no por los 8 tornillos en la parte superior. Deséchela.
Quite a la guía de papel de alimentación Manual y deséchelo.
Retire el rodillo de transferencia (SM). Guárdelo. Asegúrese de quitar y guardar el pequeño manantial bajo el derecho con clip y guardarlo. La primavera en el lado izquierdo se une al cable del rodillo de transferencia y no se debe retirar. El rodamiento izquierdo puede deslizar el rodillo de transferencia, pues quitarlo y ponerlo con seguridad a un lado con la primavera. Tenga en cuenta que los clips en el cojinete se orientan hacia el exterior del eje. También tenga en cuenta que el cojinete de bronce puede salirse el clip y se pierden si no tiene cuidado.
Cierre la puerta frontal y retire y deseche el sostenedor de papel beige pivotante.
Retire la puerta posterior y tapa (SM).
Quite el montaje de cubierta superior (SM).
Quitar la parte trasera salida guía de montaje (SM) – tenga en cuenta que los tornillos más largos son en la parte superior. Desconecte los conectores del Sensor de los medios de comunicación estrecho (J11) y el solenoide Duplex (J10) en la pcb del controlador y libre de los cables. Retire el Sensor de los medios de comunicación estrecha de la pieza superior. GUARDAR este sensor - que va a utilizarlo más tarde. Quite el solenoide Duplex azul y deséchelo.
Retire al fusor (SM). La única parte que necesitamos de la Asamblea de fusor es el cable de tres hilos con el Sensor de salida y los dos hilos de cable del termistor. Corte el cable del Sensor de salida donde entra el fusor.

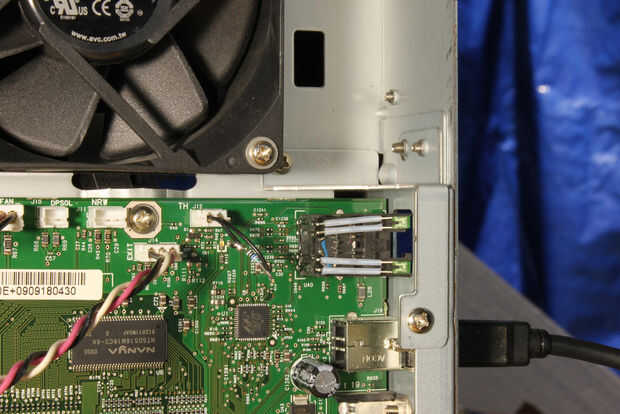

Localizar el cable del termistor en el tablero de controlador en J-12. Corte el cable, dejando aproximadamente 1,5 pulgadas de alambre. Retire el conector y Solde un resistor de 2,7 K a través de los dos cables. Desechar el resto del fusor. Esta resistencia hace que la impresora creo que tiene un fusor calentado a 200 C fijados. Sin esta resistencia la impresora le saca error al arrancar. La resistencia puede ser cubierto con cinta o encogimiento. Vuelva a colocar el conector con su resistencia a J-12.
Saque el conector del ventilador (J9) y dejarlo colgando. Usted puede quitar el ventilador totalmente si quieres, no es necesario.
Reemplace el conjunto de guía de salida trasera con solo los 4 tornillos superiores (SM). Asegúrese de colocar los más largos en los orificios superiores.
Vuelva a colocar la cubierta superior Assembly(SM).
Voltee la impresora.
Quitar los LVPS/HVPS (alimentación) (SM). Retire y deseche el grueso cable de 2 hilos para la alimentación del fusor. Al retirar la fuente de alimentación nota que un tornillo es diferente a los otros 3 – que uno tornillos en el plástico. Tome nota especial de donde las lengüetas de la fuente de poder pasar por debajo de ese tornillo. Como va a quitar la fuente de alimentación, tenga en cuenta que cable va donde y su orientación. Quite el conector del cable del rodillo de transferencia primero usando alicates de punta larga para sacarlo hacia los lados de la ranura. Tenga en cuenta su orientación. Presione la lengüeta del conector para quitar los conectores de dos y tres. El conector multipin a saca.
Quite los 3 tornillos que sujetan el escudo de fuente de poder y retirar el protector.
Quite el conjunto de Duplex (SM) y deséchelo.
Gire a la impresora a la parte superior hacia arriba.
Quite el conector del cable del Panel de operador (J5) de la pcb del controlador y luego retire la puerta delantera (SM). Tenga cuidado de separar el plástico del fusor enlace.

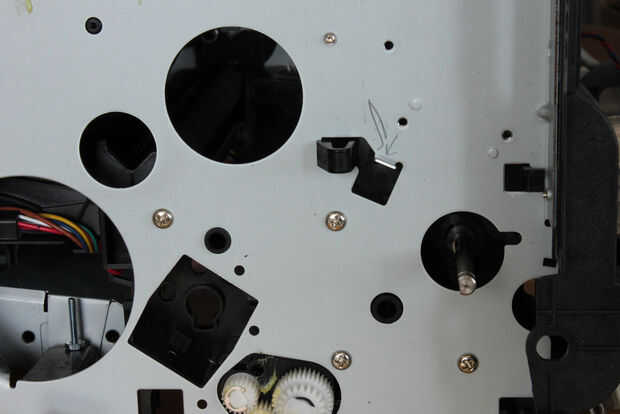

Suba la impresora a la izquierda y retire el principal Motor engranaje unidad Asamblea (SM). Asegúrese de desconectar el cable del motor. No es necesario el engranaje grande suelto con el resorte grande debajo de él, así que usted puede descartar ambas en lugar de intentar averiguar donde van.
Quite el embrague Manual de la alimentación (SM) y deséchelo.

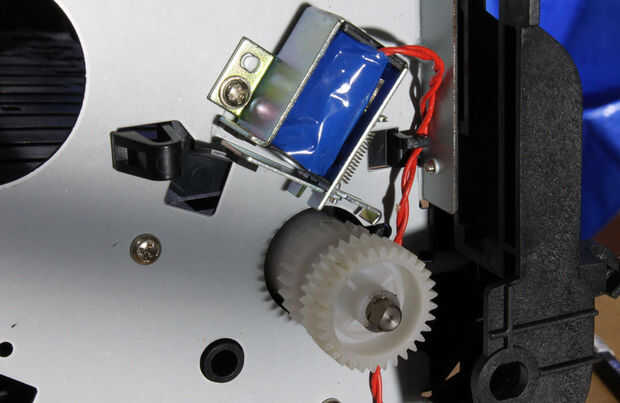

Retire el solenoide de embrague de alimentación Manual. Es la cosa azul junto al embrague. Corte los cables y retire el solenoide quitando los dos tornillos... Puede descartar, también, pero tenga el conector y los cables.
Voltee la impresora otra vez.
Retire los tornillos que sujetan el papel de Sensor (PIS) y el Sensor de dos caras en su lugar. Cada una está sostenida por un tornillo.
Quitar los cables a los sensores de las guías de alambre. Corte los cables al Sensor Duplex cerca del conector (J27). Asegúrese de que usted está cortando los cables correctos (rojo/negro). Corte los cables a las PIS cerca del sensor y tire de los cables en el compartimiento de control. Usted no necesitará el sensor, pero necesitas el cable y el conector.
Quitar el embrague de alimentación Media (SM) y su cable (J26). El embrague es un mecanismo interesante, pero que no se se necesitan lo.
Quitar los cables que va al solenoide de embrague Manual de la misma guía si no has hecho antes. Guarde el cable y el conector.
Quite el tornillo que sostiene el Sensor de papel alimentación de Manual (MFP) en su lugar. Corte el cable cerca del sensor y saque el cable en el compartimiento de control. Usted no necesitará el sensor pero necesitas el cable y el conector.

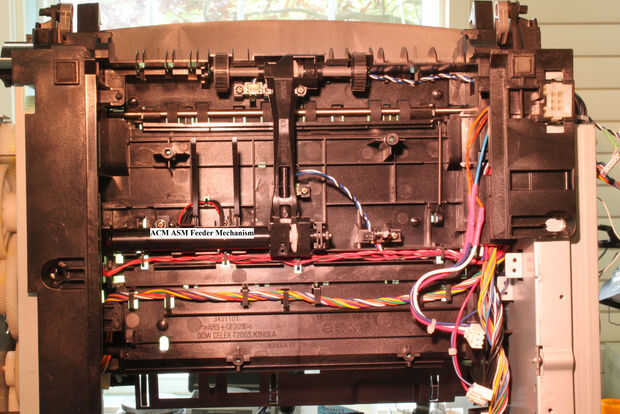

Quite el mecanismo de alimentador de ACM ASM Media (SM). Todas estas partes pueden ser desechados, por lo que no importa si se les dañan en el retiro.
Retirar y desechar la pieza de plástico de giro y resorte que se encuentra justo detrás del eje de papel y los rodillos.
Retire el Sensor de Toner parche. Es sostenido en lugar por 2 tornillos en la parte inferior de la plataforma de papel, cerca del mecanismo de alimentación de los medios de comunicación. También Quite la resorte plástico ventana situada justo detrás del Toner parche Sensor estas piezas, también, se puede desechar.
