Paso 8: Guía de operador y nuevo papel en el Sensor de
Ahora vamos a hacer y montar el nuevo portador de la guía (CG) y el papel nuevo en Sensor (NPI).

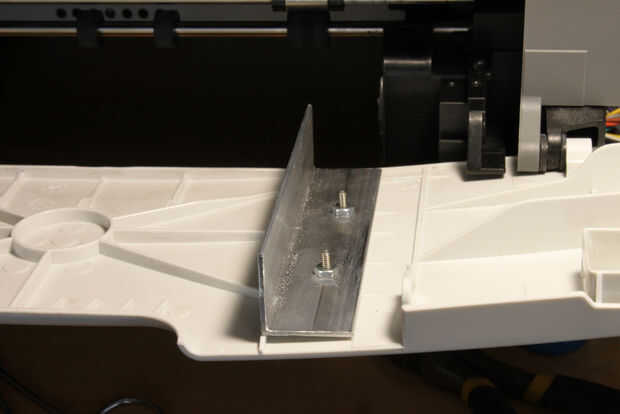

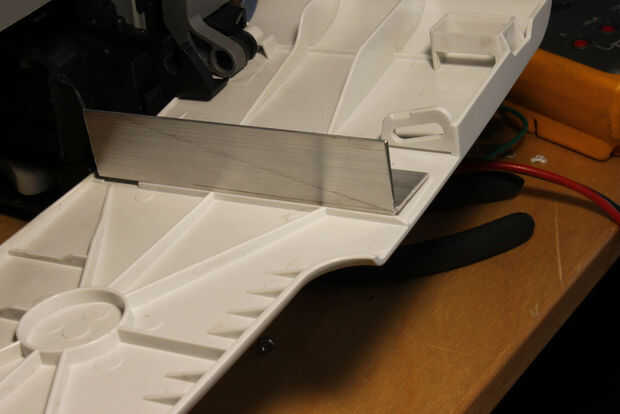

Corte un pedazo de 4.5 pulgadas de aluminio de ángulo de 1 x 1 pulgadas. Taladre dos agujeros de.125 pulgadas en una pierna del ángulo, centrada en la cara y 1,75 pulgadas aparte. Lugar el ángulo en el interior de la tapa frontal, centrado alineado con el plástico "canto" como se muestra y marque la ubicación de los agujeros. Taladre agujeros de.125 pulgadas y use 4-40 para colocar a la guía del transportista a la cubierta frontal. Alinee cuidadosamente la guía de portador con la cresta en la cubierta frontal. Vuelva a colocar la tapa frontal.
Se utilizará el Sensor estrecho de los medios de comunicación como el NPI. Se trata de un sensor en forma de U con un fototransistor (PT) en una pierna y un IR en el otro. Una fina raja en la carcasa de plástico permite un haz de luz IR ir desde llevó al PT. La salida es normalmente baja, pero cuando se interrumpe el haz va alta. Más tarde se perforación un pequeño agujero en el borde del portador para desencadenar el NPI.

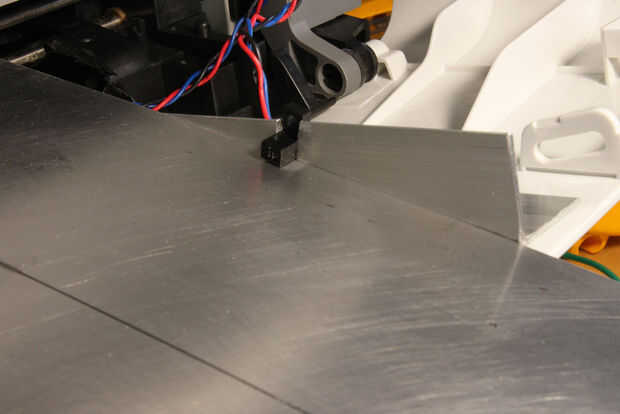

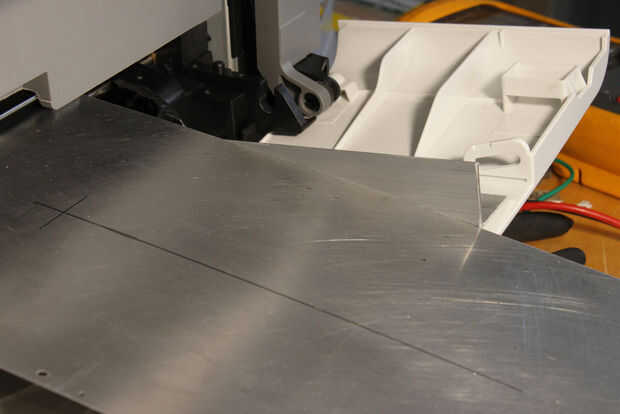

Corte el ancho x.016 hoja de aluminio de 6 pulgadas a 16 pulgadas. Lugar contra el portador de la guía (CG), descansando en la cubierta delantera con el borde delantero en el interfaz de los rodillos de entrada. Empuje el borde de ataque del portador en los rodillos de goma. Como se muestra en las fotos, utilice un lápiz para marcar el camino de la compañía en el centro de gravedad, luego quite el portador.
Retire el centro de gravedad de la portada. Mantenga el NPIS contra el centro de gravedad alineado de modo que la parte inferior de la línea se centra en el ti y el NPI es perpendicular a la línea de lápiz. Asegúrese de que usted está lo suficientemente adelante en el centro de gravedad que el estirón de montaje de la ISFL se ajuste en el ángulo, luego trace una línea en el centro de gravedad a lo largo de ambos lados de la ISFL. Ver la foto.

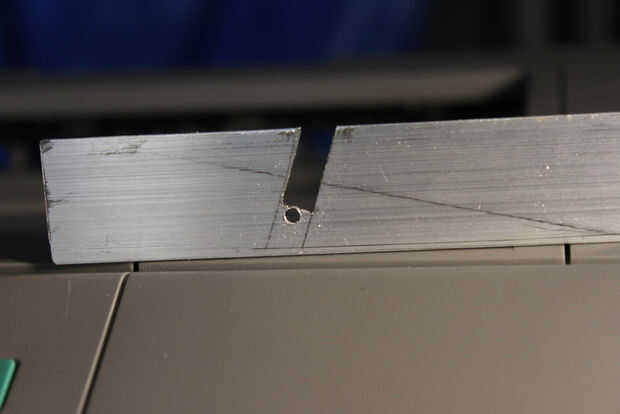

Ahora vamos a cortar una ranura en el centro de gravedad de la ISFL. La herramienta más fácil de usar es una cortadora como se muestra en la sección de la herramienta, pero también se pueden utilizar una pequeña sierra y un archivo. El tamaño exacto no es importante. Hacer la ranura profunda lo suficiente para que el centro de la abertura del sensor está centrado justo debajo de la línea que trazaste en la parte superior de la compañía. La ranura debe ser perpendicular a la línea de lápiz.

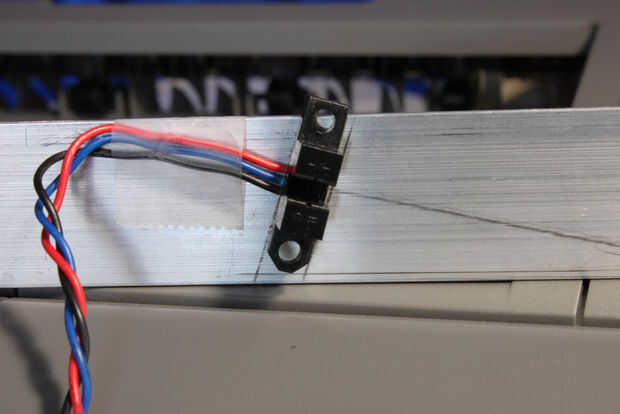

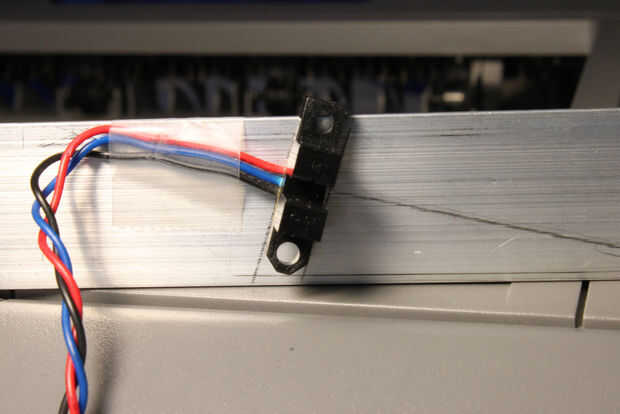

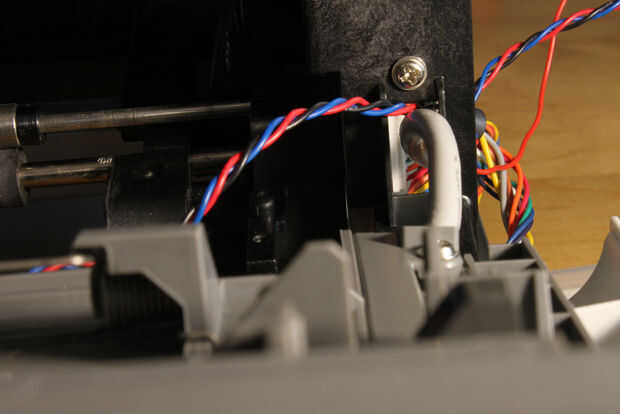

Alinear el sensor en la ranura y marque la ubicación del agujero de montaje en el triangular final del sensor. Taladro a. 125" agujero allí y use 4-40 para montar el NPI para el centro de gravedad. Entonces, usando la "costilla" en la cubierta delantera, montar esta Asamblea en el interior de la tapa frontal. Pase los cables de los NPIS la apertura misma como el cable de Panel de operador y dejarlas en el compartimiento del controlador para conectarse más adelante a la MCU.
Vuelva a colocar la tapa frontal.
