Paso 10: Haciendo que el portador

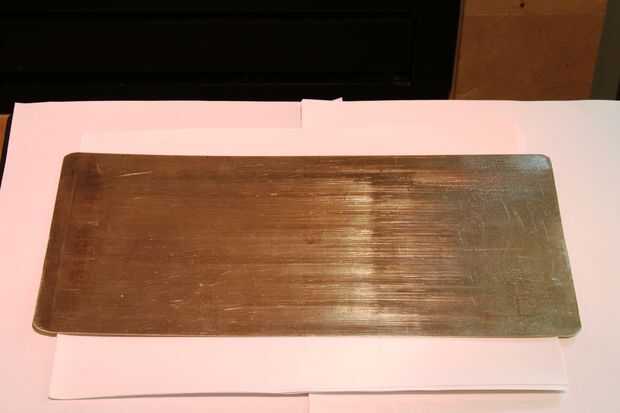

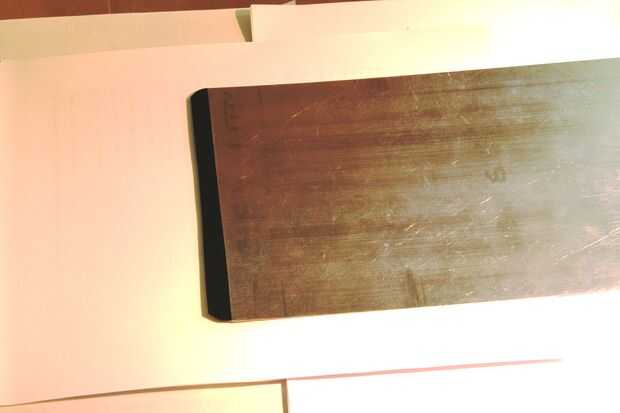

Hacer un portador de 6 x 14 por corte de 14" pedazo de la pulgada 6 ancha x.016 hoja de aluminio de espesor, biselado de 4 esquinas y limar todos los bordes lisos. Coloque un pedazo de cinta aisladora o cinta de Kapton sobre el borde de ataque del portador, plegable sea la mitad en cada lado del transportador. Cinta de Kapton es más delgado que el vinilo, facilitando la inserción en los rodillos un poco, pero el vinilo funciona bastante bien. Corte la cinta en las esquinas biseladas. Esto protege el tambor de la impresora de conseguir cortada como el portador entra en [fotos]. Utilizando un ancho de 6" portador del PCB máximo es cerca de 5 pulgadas, pero normalmente utilizo 4 pulgadas ancho PCB.

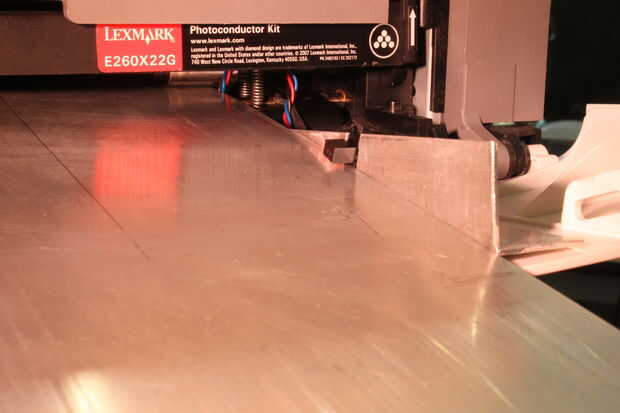

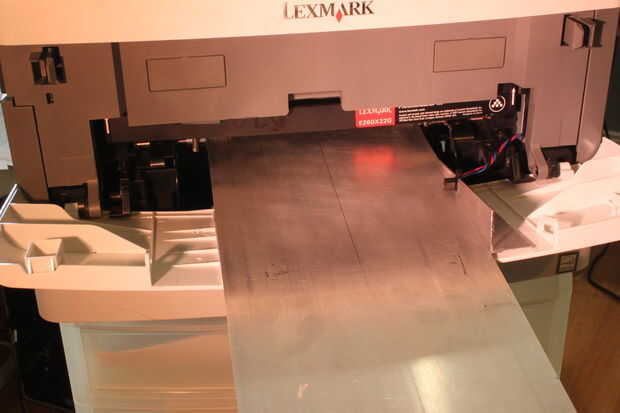

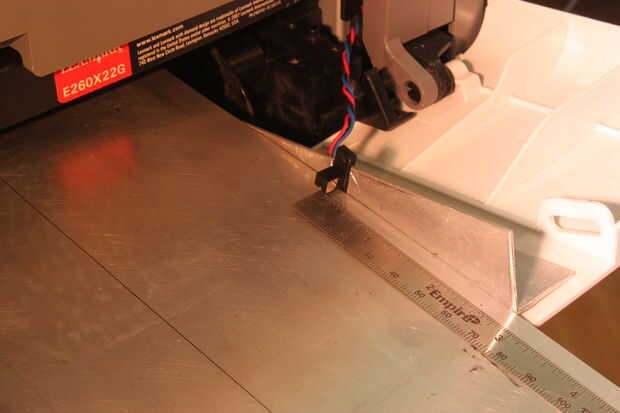

Deslice el portador a través de la ranura de los NPIS con la vanguardia en la interfaz de los rodillos de entrada. Sosteniendo el transportista contra el portador de la guía, marque el portador 2,5 pulgadas desde el centro de la ISFL. Ahora perfore un pequeño agujero 4mm desde el borde del transportador. He utilizado un taladro de pulgada.026, pero algo en ese rango o un poco más grande debería funcionar igual de bien. Ver [fotos].
Este agujero es el "gatillo" para el NPI. Mientras que el portador se mueve en la impresora, el NPI es bloqueado por el portador de metal opaco. Sin embargo, cuando el agujero en el centro de los NPIS, IR desde el led golpea el fototransistor y la salida del sensor va de alto a bajo por un tiempo muy corto (6.7 mseg para un agujero.026 pulgadas). El MCU reconoce esta transición y comienza la sincronización para la impresión.
