Modificación de la Lexmark E260 para la impresión láser directa de tarjetas de circuitos impresos - versión MCU (1 / 13 paso)

Paso 1: Piezas y herramientas

Piezas

E260 impresora láser - esto puede ser un E260 E260d, E260dn. EBay

McMaster-Carr

Barra de acero inoxidable de 1 x 4mm x 12"(1272T34)

Collar de eje 6 x 4mm (57485K 64)

2 x 10mm OD x ID 4mm x 16 largo mm espaciador de aluminio (94669A814)

1 x 20" resorte de extensión. 187" OD. 026" alambre (9665K 15)

Espaciador de aluminio ajustable, 2. 335ODx.260IDx.5 largo (93441A215)

1x1x.062 ángulo de aluminio x 12 pulgadas (8982 K 39)

Hoja de aluminio 6"X24"x.016 (89015K 115)

Cinta con adhesivo conductivo de cobre. 250 "x 18' (76555A711)

Otras partes

Resistencia de 2,7 K ohm varias fuentes

Véase el texto del Consejo de MCU

Herramientas

E260 Manual de reparacion

llave hexagonal 9 mm (McMaster 7289A32)

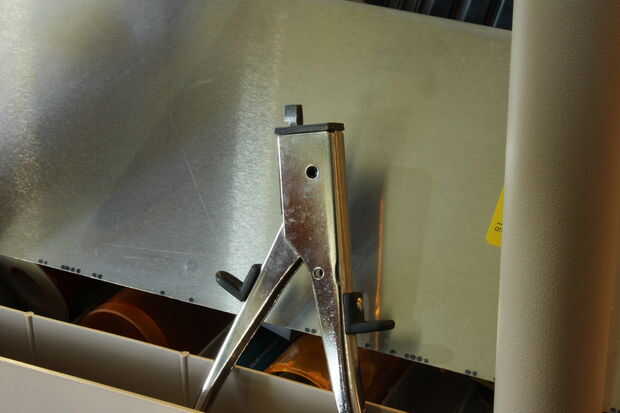

Mordisqueando la herramienta (opcional) ver foto

Dremel o similar herramienta rotatoria (opcional)

Vacío de la tienda

Estándar herramientas - destornilladores, tenazas, Sierra pequeña, soldador, etc..

La tabla de arriba tiene una piezas y herramienta lista para este proyecto. La mayoría de las piezas está disponible en McMaster-Carr, pero muchos también pueden encontrarse en las ferreterías locales.

Necesita el Manual de servicio E260 para esta conversión. Para mayor comodidad, he añadido lo siguiente.
