Paso 3: Pelar abajo de la impresora

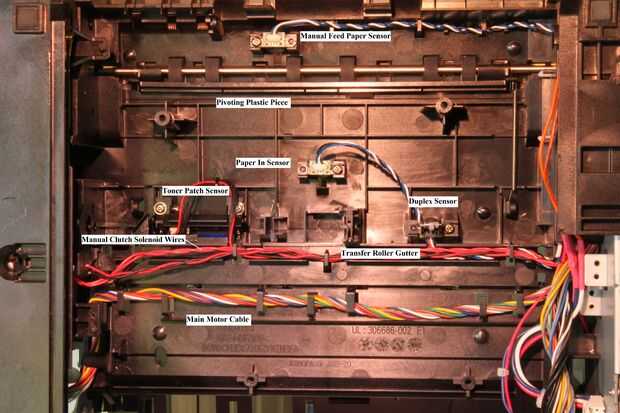

Para completar con éxito este proyecto necesita tener y utilizar el Manual de servicio (SM) para la impresora. Pasos que se cubren completamente en el SM (sección 4:Repair información, retiro) no se detallarán aquí. Voy a añadir (SM) a los pasos incluidos en el Manual de servicio. Para la ubicación de piezas en la parte inferior de la plataforma de papel ver las fotos.
En este paso será abrir la impresora y exponiendo la plataforma de papel para el corte. Como quitar cada parte Asegúrese de hacer un seguimiento de que los tornillos fueron quitados. Quiera de los tornillos a la parte de la cinta o etiquetarlos. Eliminación de algunas de las subsecciones a continuación puede requerir la extirpación de otras subdivisiones o partes, así que preste atención a la SM. Para reemplazar un inciso o parte, invierta los pasos de eliminación. Usando el SM como guía lo siguiente:
Retire la cubierta derecha (SM). Es el lado con la puerta de acceso.
Retire la tapa izquierda (SM)
Quite la cubierta delantera inferior (SM)
Abra la puerta frontal.
Retire a la guía de alimentación de papel con los 6 pequeños rodillos. Se llevó a cabo en lugar por 2 tornillos a cada lado, no por los 8 tornillos en la parte superior. Deséchela.
Quite a la guía de papel alimentación de Manual [Foto] y guarde y sus 2 tornillos. Lo usará más adelante.
Retire el rodillo de transferencia (SM). Asegúrese de quitar y guardar el pequeño manantial bajo el derecho con clip y guardarlo. La primavera en el lado izquierdo se une al cable del rodillo de transferencia y no se debe retirar. El rodamiento izquierdo puede deslizar el rodillo de transferencia, pues quitarlo y ponerlo con seguridad a un lado con la primavera. Tenga en cuenta que los clips en el cojinete se orientan hacia el exterior del eje. También tenga en cuenta que el cojinete de bronce puede salirse el clip y se pierden si no tiene cuidado.
Cierre la puerta frontal y retire y deseche el sostenedor de papel beige pivotante.
Retire la puerta posterior y tapa (SM).
Quite el montaje de cubierta superior (SM).
Quitar la parte trasera salida guía de montaje (SM) – tenga en cuenta que los tornillos más largos son en la parte superior.
Retire al fusor (SM). La única parte que necesitamos de la Asamblea de fusor es el conector y el cable para el Sensor de salida. Cortar el cable donde entra en el fusor, guarde el cable y deseche al fusor.

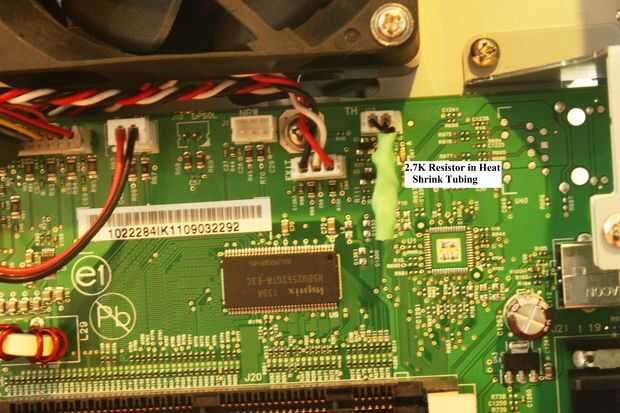

Localizar el cable del termistor en el tablero de controlador en J-12. Corte el cable, dejando aproximadamente 1,5 pulgadas de alambre. Retire el conector y Solde un resistor de 2,7 K a través de los dos cables. Esta resistencia hace que la impresora creo que tiene un fusor calentado a 200 C fijados. Sin esta resistencia la impresora le saca error al arrancar. La resistencia puede ser cubierto con cinta o encogimiento. Vuelva a colocar el conector con su resistencia en el J-12 [Foto].

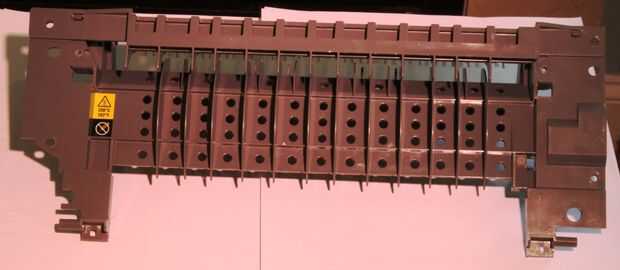

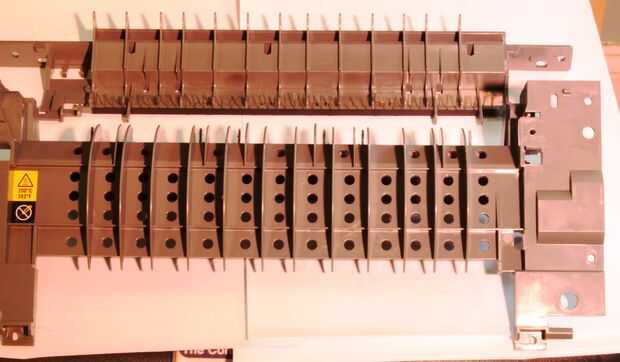

Quite los tornillos de la parte superior trasera 2 en el conjunto de guía de salida posterior (guardar) y quitar la parte superior con el Sensor de los medios de comunicación estrecha. Quitar la parte inferior y sacar los rodillos y el solenoide de cambio. Retire todos los engranajes y rodillos pequeños. Usted no usará los engranajes, rodillos o solenoide. Retire el Sensor de los medios de comunicación estrecha y su bandera la pieza superior. Quite el pedazo de cinta con sus adjuntos "cerdas" y los 4 soportes de plástico negro. Usted debe ahora a dejar con dos piezas plástico verdes desnudas [Foto]. Vuelva a colocar la sección superior sobre la inferior grande y tornillo ellos junto con los dos tornillos que guardado [Foto]. Excepto el Sensor de los medios de comunicación estrecha y su cable – va a utilizarlo más tarde!
Reemplazar el pelado abajo montaje posterior Guía de salida con sólo los 4 tornillos superiores (SM). Asegúrese de colocar los más largos en los orificios superiores.
Vuelva a colocar la cubierta superior Assembly(SM).
Voltee la impresora.
Quitar los LVPS/HVPS (alimentación) (SM). Retire y deseche el grueso cable de 2 hilos para la alimentación del fusor. Al retirar la fuente de alimentación nota que un tornillo es diferente a los otros 3 – que uno tornillos en el plástico. Tome nota especial de donde las lengüetas de la fuente de poder pasar por debajo de ese tornillo. Como va a quitar la fuente de alimentación, tenga en cuenta que cable va donde y su orientación. Quite el conector del cable del rodillo de transferencia primero usando alicates de punta larga para sacarlo hacia los lados de la ranura. Tenga en cuenta su orientación. Presione la lengüeta del conector para quitar los conectores de dos y tres. El conector multipin a saca.
Quite los 3 tornillos que sujetan el escudo de fuente de poder y retirar el protector.
Quite el conjunto de Duplex (SM) y deséchelo.
Retire el conjunto de unidad de engranaje Motor principal (SM). Asegúrese de desconectar el cable del motor. Ya que quitar el puerta vínculo (fusor) permitirá que la puerta a "colgar" abrir, desconecte el conector del cable del Panel de operador (J5) para evitar tensión en el conector. También puede quitar la puerta en este momento para facilitar el acceso a la plataforma de papel.
Quite el embrague de alimentación Media (SM) y deséchelo.

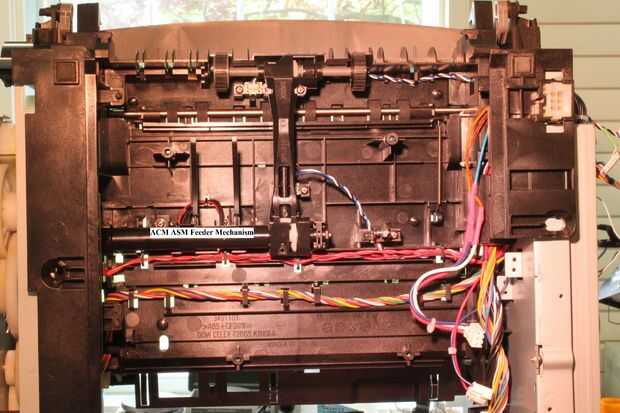

Quite el mecanismo de alimentador de ACM ASM Media (SM) [Foto]. Todas estas partes pueden ser desechados, por lo que no importa si se les dañan en el retiro.
Retirar y desechar la pieza de plástico basculante y resorte que se encuentra justo detrás del papel de eje y rodillos [Foto].
Retire el Sensor de parche de Toner [Foto]. Es sostenido en lugar por 2 tornillos en la parte inferior de la plataforma de papel, cerca del mecanismo de alimentación de los medios de comunicación. También Quite la resorte plástico ventana situada justo detrás del Toner parche Sensor estas piezas, también, se puede desechar.
Retire los tornillos que sujetan el papel de Sensor (PIS) y el Sensor de Duplex en lugar [Foto 02]. Cada una está sostenida por un tornillo. Quitar los cables a los sensores de las guías de alambre. Corte los cables al Sensor Duplex cerca del conector (J27). Asegúrese de que usted está cortando los cables correctos (rojo/negro).
Quitar los cables que va al solenoide de embrague Manual de la misma guía y tejer en la guía para el cable del Motor principal [fotografía].
Quite el tornillo que sujeta el Manual de alimentación de papel Sensor (MFPS) [Foto]. Corte el cable cerca del sensor y saque el cable en el compartimiento de control. Usted no necesitará el sensor pero necesitas el cable y el conector.
