Paso 6: Cambiar algunas cosas
Vuelva a colocar el escudo de fuente de energía.
Reemplazar los LVPS/HVPS (alimentación) (SM). Reemplazar el conector interno 3 en primer lugar, teniendo cuidado de sustituir los cables en los conectores correctos y en la orientación correcta. Sustituir el conector de transferencia de rodillos usando alicates de punta larga. Ver las fotos y direcciones en el SM. La fuente de alimentación debe deslizarse fácilmente en su lugar - no debería ser forzado.
Vuelva a colocar el pie de derecho atrás sus 2 tornillos.
Reemplace el conjunto de unidad de engranaje Motor principal (SM). El engranaje grande con el gran resorte helicoidal se puede quitar y desechar. Fue utilizado para conducir al fusor y no es necesario. Tenga cuidado de conectar el cable del motor. El enlace del fusor pasa a través de la ranura en el frente de la impresora. Más tarde se unirá a la puerta. Usted puede tener a "mover" lo un poco para conseguir los engranajes de acoplamiento, pero la Asamblea debe deslizarse fácilmente en su lugar. No lo fuerce!
Vuelva a colocar el rodillo de transferencia.
Vuelva a colocar la puerta. Asegúrese de volver a conectar el enlace del fusor y el conector eléctrico (J-5)
Reemplace la puerta del lado izquierdo.
Vuelva a colocar la bandeja de papel.
Vuelva a colocar la puerta posterior.

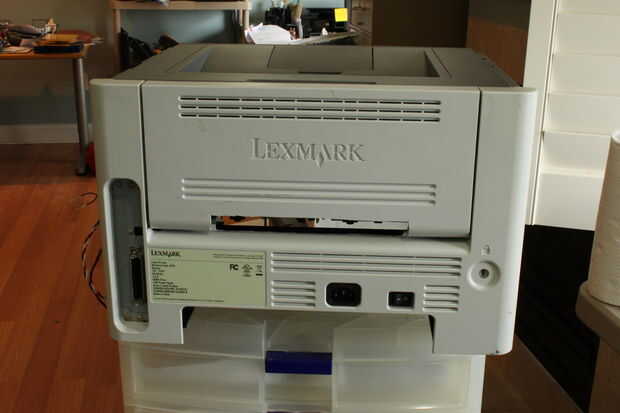

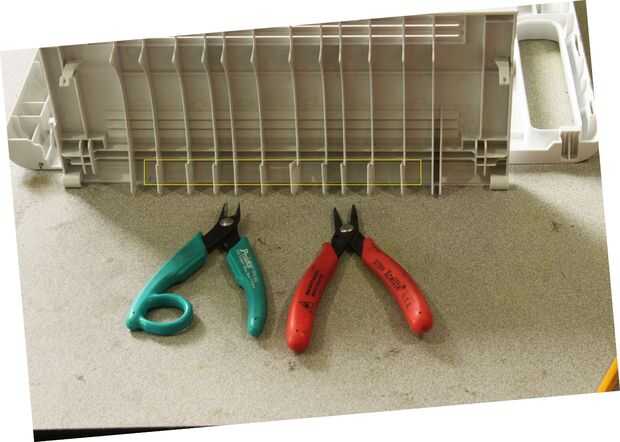

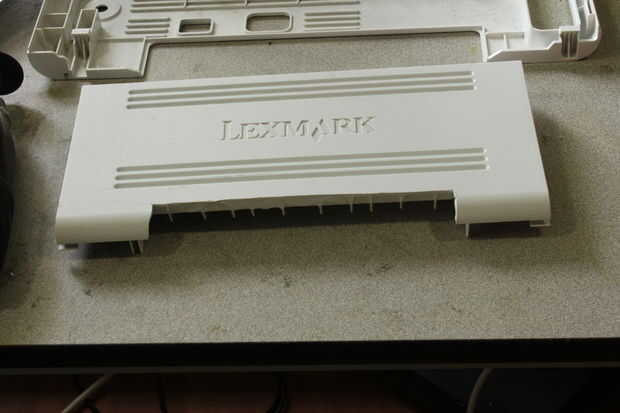

La cubierta de la puerta trasera está diseñada para abrir a los medios de guía que es demasiado duro para doblar bien, hacia la parte posterior de la impresora. Para nuestros propósitos será dejarlo cerrado, pero tenemos que hacer un corte para permitir que el PCB de su portador a paso [fotos]. Utilizando una Dremel o una sierra, cortar un rectángulo de la parte inferior de la cubierta con la horizontal "estante" [Foto 38] en el interior como guía. Alise los bordes [Foto] y vuelva a colocar la cubierta de la puerta trasera.
