Paso 9: Realizar una impresión
Sustituya el cartucho de tóner y el tambor. Sugiero que usted consigue un nuevo cartucho de tóner y tambor para la impresión del PCB. Esto le dará densidad máxima toner en su PCB y debe durar un tiempo muy largo. Puede mantener un recambio usado para experimentar con el y mantener una nueva sólo para las impresiones que usted realmente quiere grabar.
Debe tener un portador preparado el paso anterior. Utilizando un ancho de 6" portador del PCB máximo es cerca de 5 pulgadas, pero normalmente utilizo 4 pulgadas ancho PCB. Sin embargo, usted puede ejecutar 6 pulgadas ancho PCB a través de la impresora por no usar un transportador.
Es importante tener en cuenta que los PCB se ejecuta a través de la impresora deben ser plana! Deformaciones significativas de la Junta, especialmente en placas más gruesas, se traducirá en áreas desnudas. Placas más delgadas son capaces de ser aplanada como pasan bajo el tambor, pero.062 tableros deben ser planas para trabajar confiablemente. También es una buena idea de lijar ligeramente los bordes de los tableros para eliminar los bordes afilados que pueden dañar el tambor.

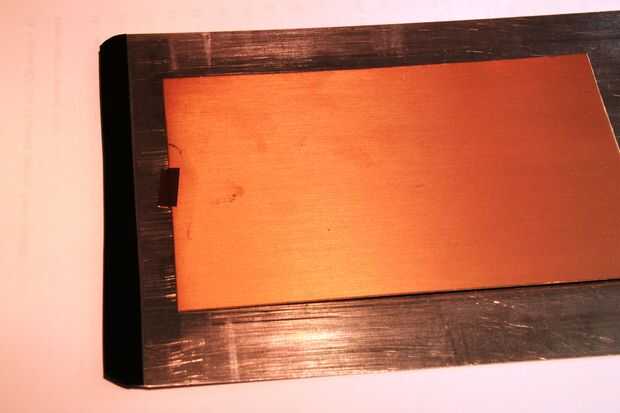

La superficie de la PCB debe conectarse a tierra para que el proceso de trabajo. El portador está conectado a tierra a través de los rodillos y la plataforma de papel metal. A tierra de la superficie de la utilización de PCB una longitud pequeña de.25 pulgadas ancho cobre papel de cinta [Foto]. Asegúrese de que la utilizas la cinta tiene adhesivo conductivo!

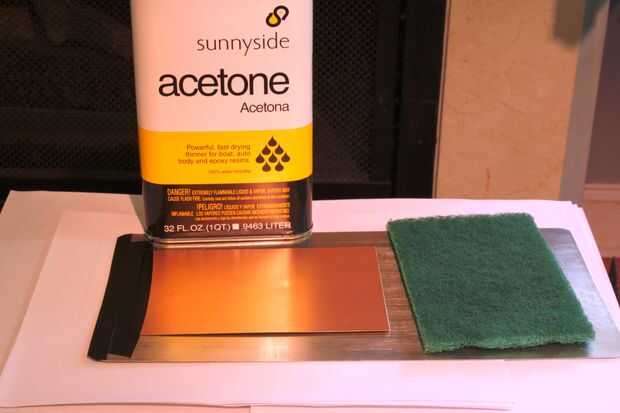

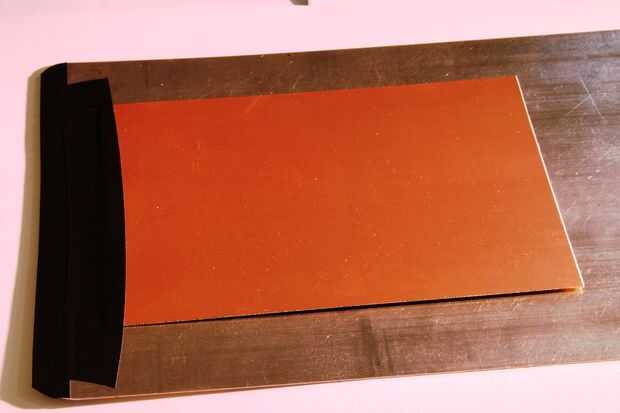

Colocar el PCB centrado de izquierda a derecha en el portador y cerca de 1 pulgada desde el borde de ataque. Ponga un trozo de la cinta de cobre de la hoja en el borde de la placa, conectar la PCB para el portador. Luego coloque un pedazo de cinta ancha eléctrica.75 pulgadas sobre el borde del PCB, cubriendo la cinta de cobre y asegurando la pcb para el portador. Ligeramente Limpie la superficie de la pcb con un Scotch Brite u otra tecla, luego limpie la placa con acetona y deje que se seque [fotos]. Ahora estamos listos para imprimir!
La utilidad de configuración Local de Printer permite cambiar la mayoría de los ajustes de la impresora. No he probado todas las combinaciones diferentes de valores, pero normalmente utilizo papel fuente = Manual de papel, 1200 x 1200 dpi, densidad de Toner = 10. Después de hacer cambios debe haga clic en acción y aplicar configuración a que los cambios sean permanentes.
Ajuste a la guía de papel a la anchura del transportador. Introduzca el portador y deslice hacia los rodillos. Los rodillos se "agarra" el portador y traerla. Si no, simplemente quite el portador y vuelva a insertarla. Usted puede también empuje suavemente el portador como la pinza de rodillos. Sólo asegúrate de que no empuje al transportista el punto donde golpea el PIS ya que esto causará un error y tienes que reiniciar la impresora.
Una vez que el portador está en la impresora, seleccione la impresora correcta y haga clic en "Imprimir". Tire el portador en la impresora e imprimir la imagen en el PCB. Como la impresión que emerge de la parte posterior de la impresora te puede o deslice la salida o licencia, suspendido en la apertura de salida. Si usted lo deja, se encenderá una luz de error en el Panel del operador de la impresora. Esto ocurre porque el portador es todavía golpear el Sensor de salida cuando la impresión termina. Quitar la letra, luego oprima primero el botón de cancelar (X) y luego el botón de continuar (>) para extinguir el error.

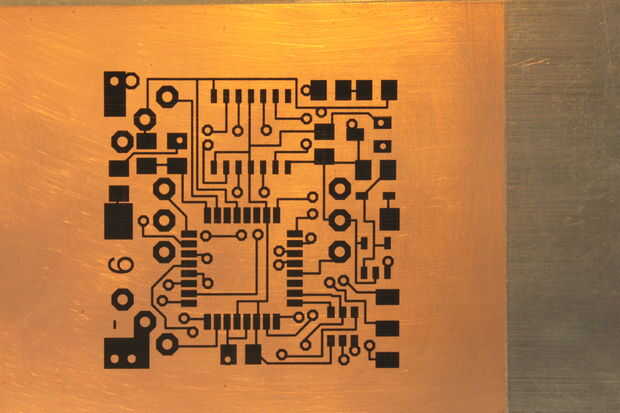

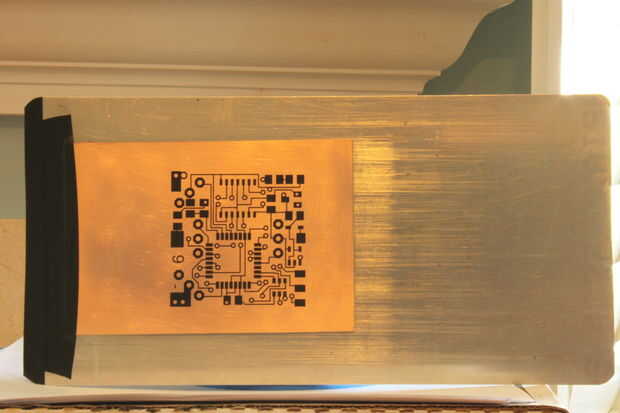

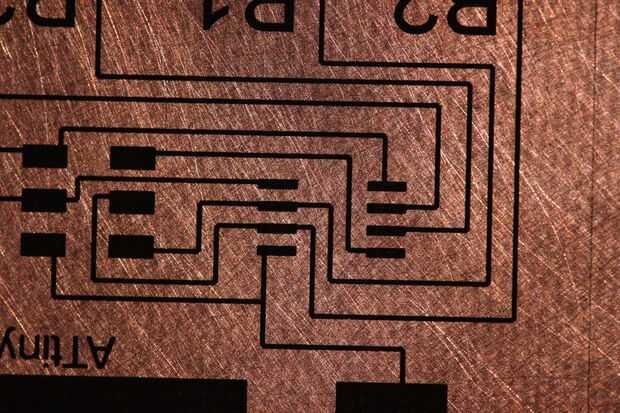

Por encima son algunas de la impresiones impresión que he hecho uso de esta impresora. Se puede ver en el cierre hasta cómo de densas son las áreas sólidas y sólido cómo son las 10 huellas de mil.
Cuando deja la impresora el toner se pega firmemente a la placa por electricidad estática. Puede golpéelo, soplar sobre él e incluso caer en el suelo y quedará puesto. Sin embargo, basta un roce ligero del dedo para limpiar el tóner! Para utilizar toner como una resistencia en un baño de aguafuerte, el toner debe primero ser "fijo" para el cobre.
Jim Hutchinson, un compañero entusiasta de DLP, descubrieron que la forma más fácil de fijar el toner es sumergiéndolo en vapor de acetona. Colocar unas cucharadas de acetona en un recipiente. Suspender el PCB sobre el líquido (uso algunos espaciadores), cubrir el recipiente y dejar reposar 2-3 minutos. Luego retirar el PCB y dejar "aire" por un minuto o tan. El toner se ahora estar endurecido y al cobre. Ahora estás listo para grabar y utilizar su nuevo PCB.
