Paso 9: La guía del transportista posterior
El portador posterior guía (RCG) redirige el portador pasa a través de la impresora y guía a través de una abertura en lo que solía ser la parte superior de la impresora. Se hace de un pedazo largo de 2,5 pulgadas de la pulgada 6 ancho x.020 hoja gruesa de aluminio que utilizamos para el portador.

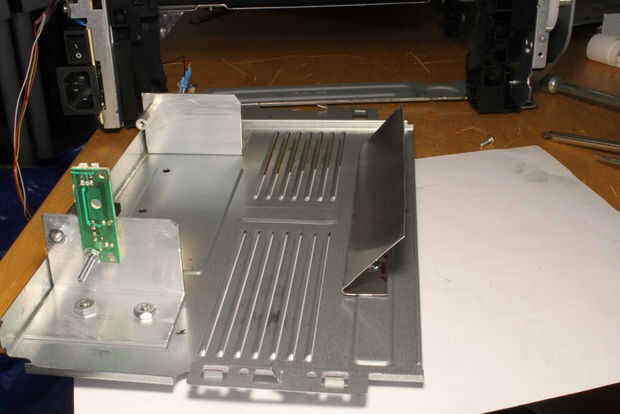

Corte y con cuidado quitar las rebabas y alise todos los bordes. Hacer un correcto ángulo doble de.75 pulgadas de un extremo como se muestra. Esto puede hacerse fácilmente doblando la hoja sobre un borde recto. Luego, utilizando cinta adhesiva de doble cara, pega el RCG en la placa, alineando el borde posterior de las partes en el borde posterior de la última cresta de la placa.

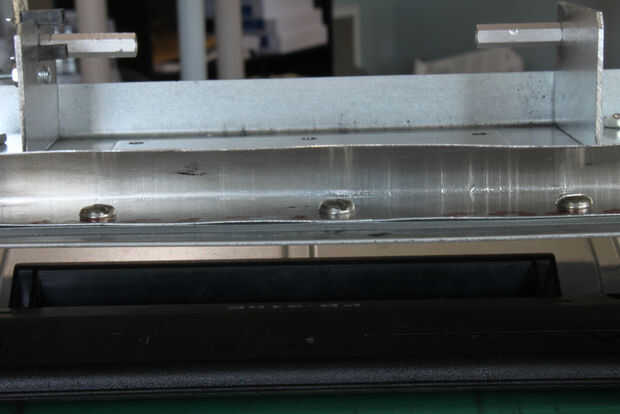

Luego Perfore tres.172 (11/64) pulgadas agujeros en la placa y RCG. Retire la cinta adhesiva y Monte las partes usando hardware de 8-32.

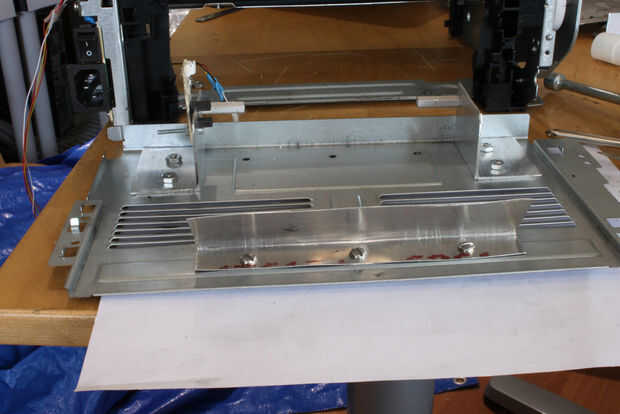

Por último, doble el borde libre de las partes sobre los pernos de montaje como se muestra. Ajuste final se puede hacer después de que la impresora se vuelve a montar.
