Paso 15: Hacer una impresión
Para que esta impresora para que funcione correctamente, PCB deben ser plana en su paso a través de la interfaz de impresión. Para PCBs delgadas que no es un problema porque se acoplarán por el tambor. Para.062 PCB debe aplanar el PCB antes de usarlo. Trate de doblar contra el "arco" hasta que esté plana.
Para hacer una impresión:
Encienda la impresora. Lo hará un 5-10 segundos o tan encendido arranque rutina termina con el LED de listo.
A continuación,
1 - ligeramente lijar o limar los bordes de la placa para que no dañarán el tambor como el PCB pasa a través de la impresora.
2 - Limpie el PCB con un Scotch Brite para fregar y limpiar con acetona sobre papel absorbente hasta que la toalla de papel sale limpiarla.

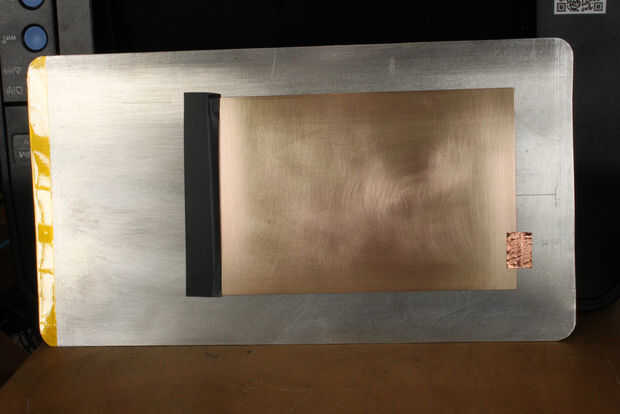

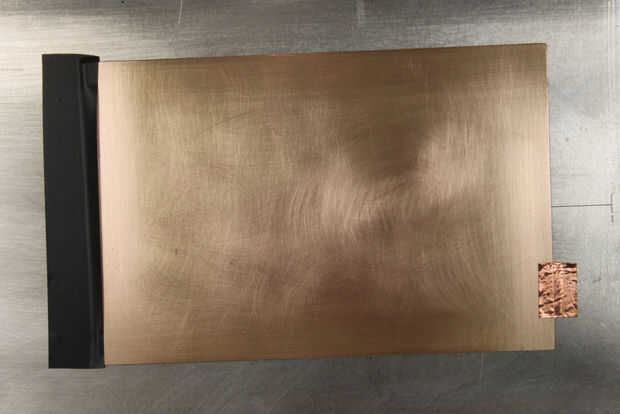

3 - montar la PCB para el portador usando un pequeño pedazo de cinta de aluminio ancho cobre de.25 pulgadas para conectar la superficie superior de la PCB para el portador. Esto puede hacerse en el borde posterior de la PCB o líder. Asegúrese de que la cinta de cobre tiene adhesivo conductivo - no todos! El PCB debe estar ubicado en la parte superior de la Cruz, centrada en el portador.

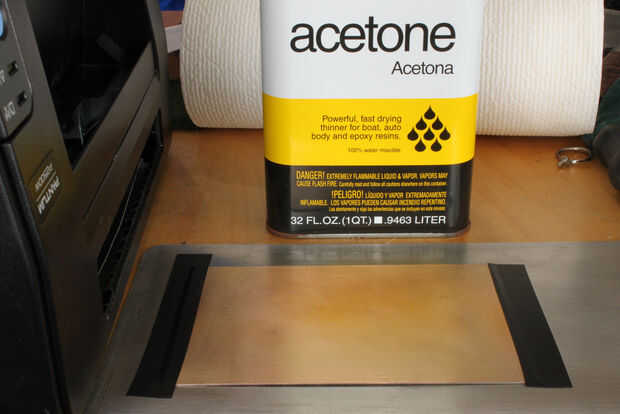

4 - cubrir el principal y los bordes de fuga de la PCB con.75 pulgada amplia cinta aisladora, fijar firmemente el PCB al portador y que cubre la cinta de cobre de la hoja. Si es necesario, ahora puede hacer un final limpio con acetona.

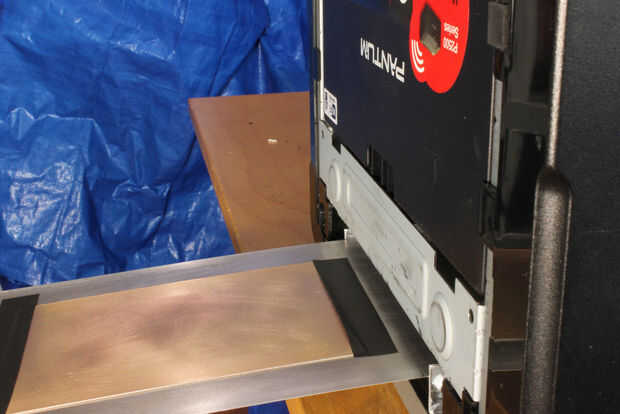

5 - Deslice el portador a través de la ISFL, por encima de los soportes del portador y entre las guías de papel laterales.
6 - avanzar el portador hasta que alcanza el tambor y luego regresando de unas 25 pulgadas. Cuando usted hace el portador debe marcar esta posición por lo que en realidad no tienes que golpear el tambor en esta etapa.
7 - establecer el margen superior para su impresión ser aproximadamente 1,5 pulgadas, seleccione 1200dpi en "Preferencias de la impresora". Usted tendrá que experimentar con la configuración de la impresora para obtener la máxima densidad y resolución, pero el proceso no es en absoluto molesto.
8 - Haga clic en "Imprimir" en su software.
9 - usted escuchará un "Beep" desde el zumbador piezoeléctrico en el tablero MCU.
10 - después de aproximadamente 3,25 segundos el sonido se detendrá. Este es el comienzo de su "ventana de tiempo".

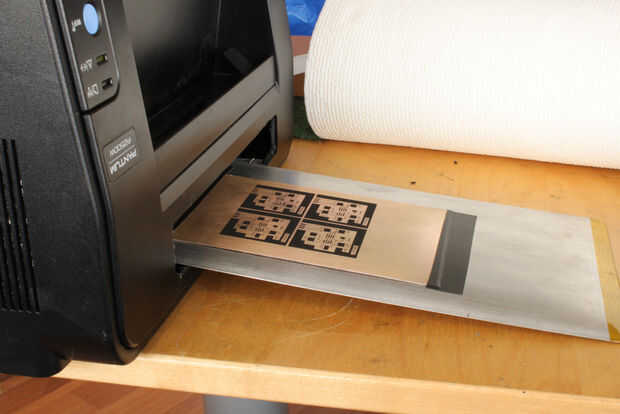

11 - rápidamente pero con cuidado deslice el portador hacia delante hasta que es contratado por la interfaz de rodillo de tambor/transferencia, luego suelte. Ahora se imprime! NO jam adelante - le falta hasta el momento!

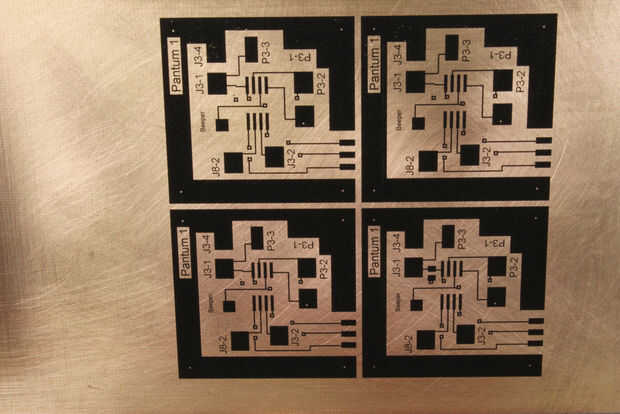

12 - quitar el PCB del portador, luego suspender en vapor de la acetona por 10 minutos para "fijar" el toner al cobre.
13 - etch en tu grabador favorito.
14 Retire el toner con acetona sobre papel absorbente.
Si usted mistime y los errores de la impresora hacia fuera, abrir la puerta y extraiga el cartucho. Luego quite el portador y sustituya el cartucho. Esto evita daños en el tambor.
Limpie la placa con acetona si cualquier toner consiguió en él durante la abortada ejecutar, luego apagar y reiniciar la impresora.
