Paso 3: Eliminar algunas cosas
Ahora vamos a desarmar a la impresora un poco (en realidad bastante) y eliminar un montón de partes que no necesitamos. En mi Instructables E260 I se proporciona un Manual de servicio completo que detalla la remoción y el reemplazo de la mayoría de los componentes clave de la impresora. Por desgracia, parece que hay no hay equivalente Manual de reparacion para Pantum 2502W, por lo que he incluido más fotos y un texto descriptivo. Si tiene problemas, mira las fotos!
Cuando quite los tornillos, pero seguro que cuenta que tornillo vino de donde para que se les pueden reemplazar correctamente cuando usted vuelva a montar la impresora.

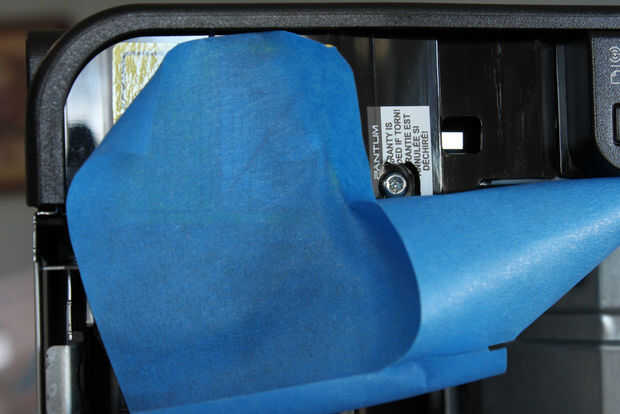

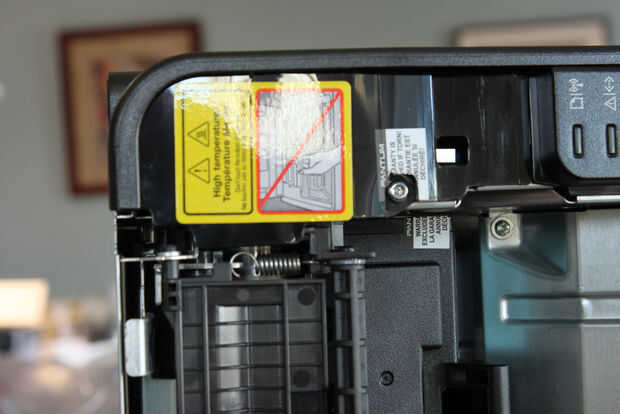

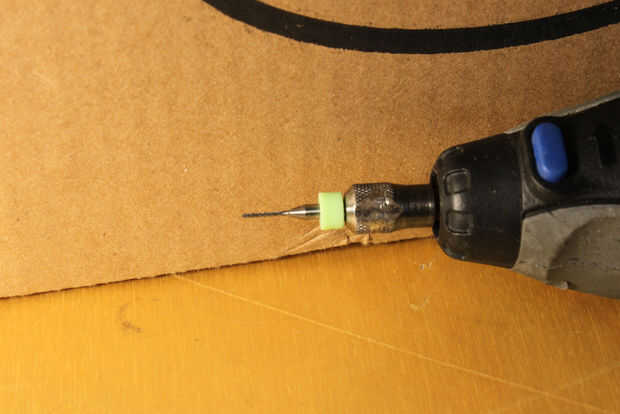

Quite el tornillo localizado en blanco y negro etiqueta de advertencia en la parte superior derecha, justo en frente de la etiqueta amarilla de advertencia. Esto es una especie de tornillo de seguridad, y no tengo nada que encaja, usé una fábrica de carburo de 1mm en una Dremel fresar una ranura áspera en la cabeza del tornillo, luego utiliza un pequeño destornillador para quitarla. Utilice cinta para proteger por lo que los chips no cae en la impresora. Este tornillo no puede ser reutilizado.
Retire la bandeja frontal de papel introduciendo un destornillador en el pivote entre la bandeja y Panel frontal. Guardar la bandeja que se utilizará más adelante.

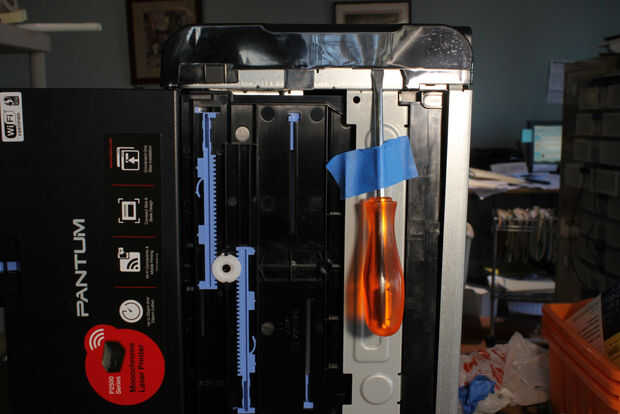

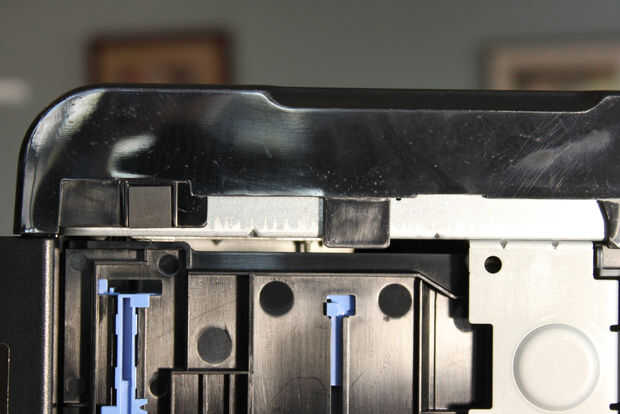

Retire la tapa del lado derecho. Este es el lado con el Panel del operador en la parte superior. Coloque la impresora en el lado izquierdo, poner un destornillador debajo del borde de la tapa entre las flechas realzadas en la parte posterior del panel (foto), luego pop los clips de las ranuras. No trate de quitar completamente la cubierta en este momento!
Suavemente con un destornillador como se muestra en la parte inferior de la impresora, pop la cubierta lateral derecha apagado, pero no tirar de él lejos de la impresora porque hay un cable que va desde la placa de circuito hasta un pequeño pcb montado en el interior de la tapa de. Este pequeño pcb es la antena para el WiFi. Quite la antena de su clip de montaje y corte el cable cerca de la pcb. No se usa WiFi.
Quitar la cubierta superior - deben colgar sueltos desde el pivote del lado izquierdo.
Retire la tapa del lado izquierdo. Primero quite el tornillo en la parte superior; Afortunadamente, este tornillo es una simple cabeza de Phillips, no un tornillo de seguridad. Luego deslice un destornillador debajo del borde de la cubierta cerca de las flechas en la parte posterior de la impresora y pop los clips hacia fuera. Use sus dedos para sacar la lengüeta cerca del centro de la parte inferior de la cubierta y la portada aparecerá justo al lado. Tenga en cuenta que el tornillo se ve como y guarde el tornillo.

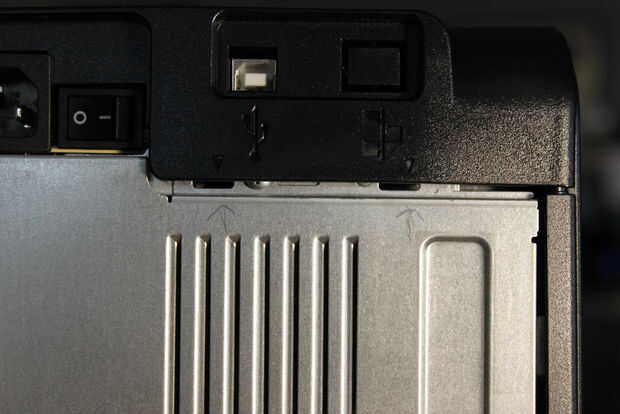

Quite los 3 tornillos que sujetan la placa metálica de la cubierta trasera en su sitio. Tenga en cuenta que el tornillo superior de la derecha, uno con la cabeza ensanchada, no necesita quitar para quitar la placa de la cubierta posterior. Guarde los tornillos. El tornillo en la parte superior de la cubierta de metal no se utilizará y puede utilizarse para reemplazar el tornillo de seguridad dañada en la cubierta del lado derecho.
Quitar los 4 tornillos que sujetan al fusor en su lugar y retire al fusor completo. Está conectado a la impresora pcb de dos cables.

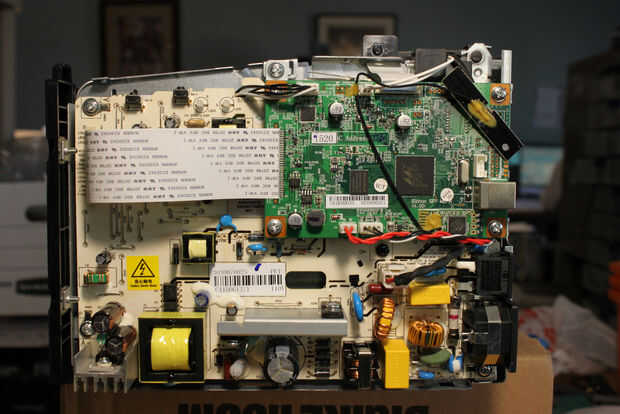

Quite el conector para el fusor. Este es el conector blanco grande justo debajo de la placa verde. Corte el cable cerca del fusor. Retire el cable del termistor en J13. Se encuentra justo a la izquierda de la pequeña FFC (Cable plano Flex). Corte los dos cables blancos cerca del fusor, dejando por lo menos una pulgada de alambre conectado al cable. El termistor se encuentra en la Asamblea de fusor. Su trabajo consiste en medir la temperatura del fusor para que el controlador puede mantener al fusor caliente para "fundir" el toner al papel. No utilizaremos al fusor, por lo que se puede descartar. Pero asegúrese que el cable del termistor.

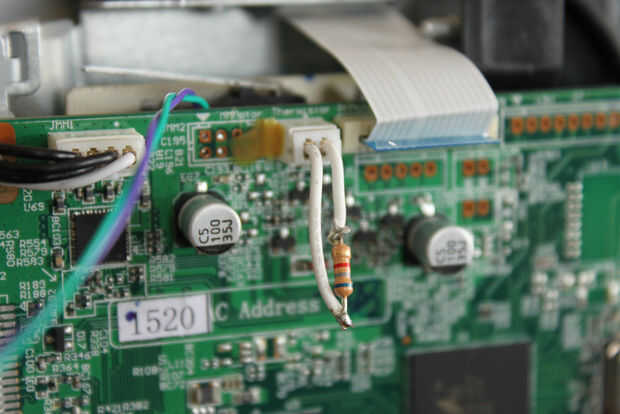

Ya que no usaremos al fusor, necesitamos utilizar una resistencia de "tonto" la impresora en el pensamiento de que el fusor está conectado y listo para ir. Afortunadamente, el valor de la resistencia no es crítico y hará cualquier cosa, desde 5K a 10K ohms - usé una resistencia de 6,8 K. Conecte la resistencia en el cable del termistor, y luego cubre la resistencia y conexiones con termocontraíbles o cinta aislante y enchufarlo en J13.
Corte y retire la atadura de cables en la parte posterior de la impresora. Corte los cables rojos cerca del solenoide del embrague en
el lado derecho, luego soltar los cables de la guía y tire de ellas hacia la carcasa del regulador.

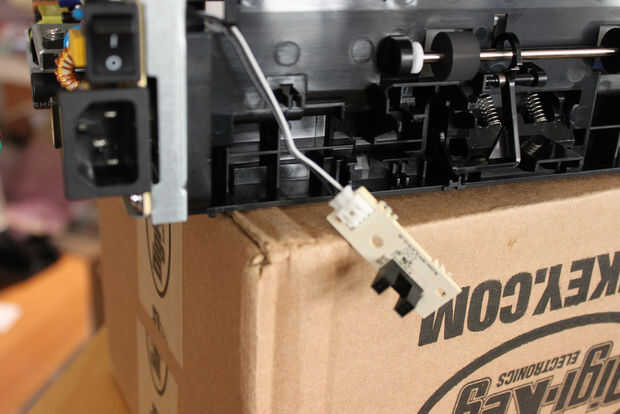

Desenganche el pequeño tablero del Sensor de la parte posterior de la impresora, desconecte el conector, no tire del cable
y el conector en la caja del controlador. Guardar el tablero de Sensor a utilizar más adelante como el NPI.
Coloque la impresora al revés. Coloque la punta de un destornillador plano entre la guía de papel de fondo
y el lado derecho de la impresora, cerca de la pivote, luego palanca hasta que salga el pivote del agujero. Lo mismo en el otro lado. Retire y deseche la guía de papel de fondo y los resortes.

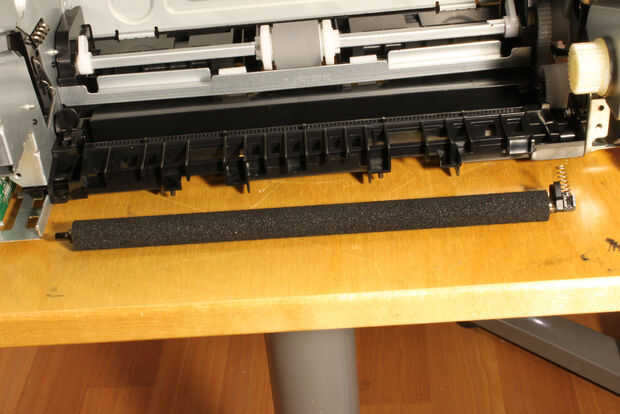

Retire el rodillo de transferencia soltando los clips de resorte en el lado derecho y deslizar el rodillo sobre
el rodamiento izquierdo. Guarde el rodillo de transferencia, bloque cojinete derecho y primavera.
Alcanzar y agarrar el soporte en forma de U con los dos rodillos blanco y tire. La brida se tire floja desde el lado del engranaje de la impresora. Sujete el extremo libre y trabajar hacia adelante y hacia atrás hasta que la ficha en el otro extremo se rompe flojamente. Sólo puede dejar la lengüeta metálica en lugar puesto que quitarla sería necesario retirar la placa de circuito principal.
Hay varias formas de sacar el rodillo de recogida de papel y su eje, pero es la manera más limpia quitar

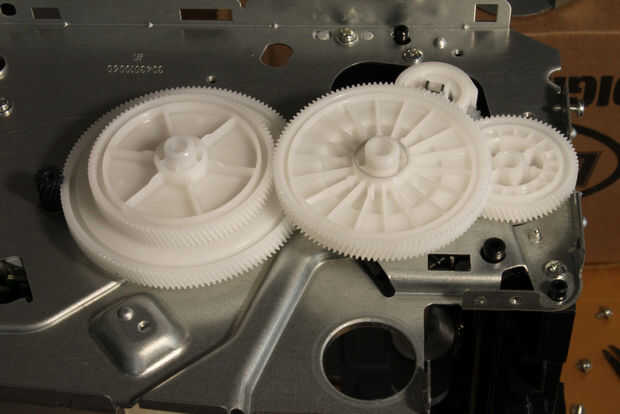

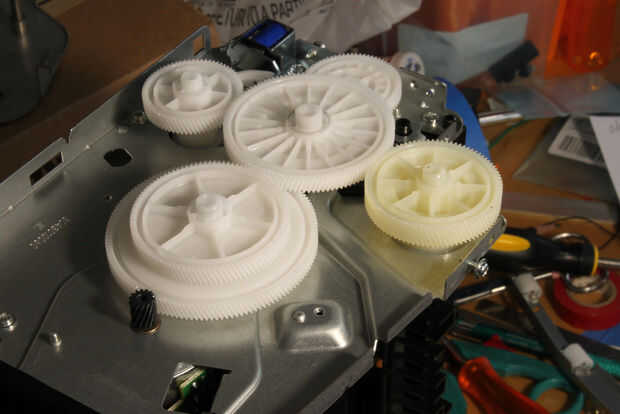

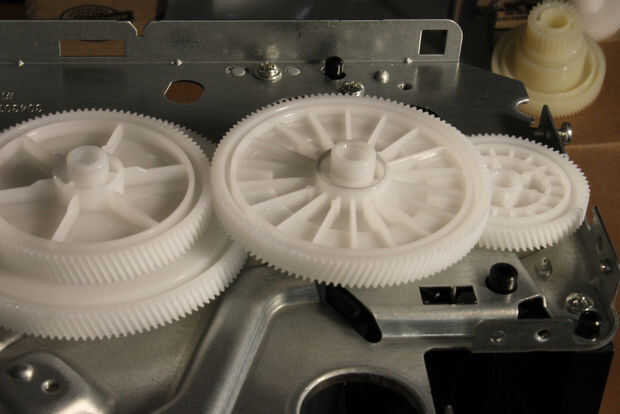

la caja de cambios. Coloque la impresora caja de cambios hacia arriba. Quitar los 4 tornillos de montaje, entonces para levantar cuidadosamente la lámina de recubrimiento. Tenga en cuenta adónde los engranajes para que usted puede volver a montar la caja de cambios más adelante. Ver las fotos.

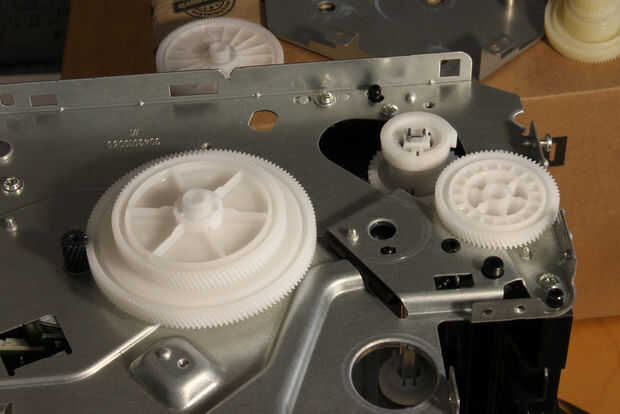

Para facilidad de montaje pueden quitar y desechar los dos engranajes que impulsan el fusor y la recogida de papel. Quite el solenoide de embrague (lo azul) y deséchelo. Retire temporalmente la marcha de gran centro para que usted puede tener acceso fácilmente al equipo de recolección de papel y el eje. Coloque un destornillador en el equipo de recogida, haga presión hacia arriba mientras suelta los clips pequeños que sujetan al eje. El mecanismo de embrague entero debe deslizarse fuera del eje cuadrado. Reemplazar el engranaje de centro grande, a continuación, alinee y vuelva a colocar la cubierta de la caja de engranajes y sus 4 tornillos.

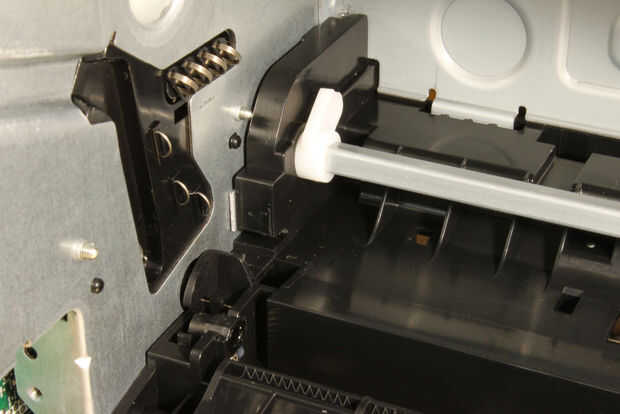

Baje la parte frontal de la impresora. Gire el blanco en el lado del engranaje de eje cuadrado y pop el clip fuera de su ranura en el eje de modo que se deslice libremente sobre el eje. Extraiga el vástago flojo, primero desde el extremo de la caja de cambios, luego invertir dirección y tire completamente libre de dentro de la impresora. No tienes que quitar la rueda recogedora de papel centro. Retirar la parte plástica del mecanismo de recolección con los dos pequeños muelles y descartar todas estas partes.

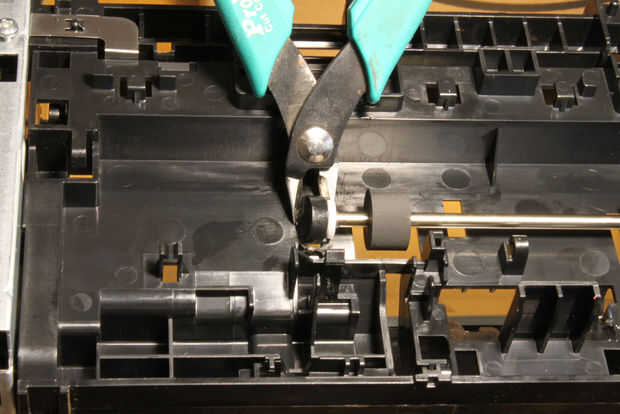

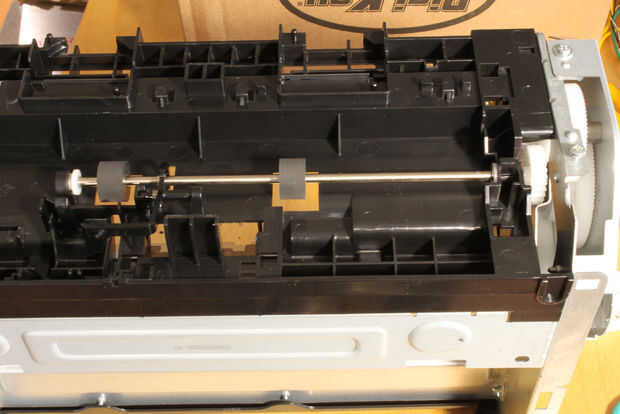

La última parte de quitar es el eje en la parte posterior de la impresora con sus rodillos de dos goma. La forma más sencilla de hacerlo es primero eliminar el mecanismo de plástico "banderita" sólo cortar o tirar flojo. Luego cortar el soporte plástico totalmente, liberando el extremo del eje. Tire el eje suelto mientras lanza la ficha en el equipo y debe deslizarse justo hacia fuera.
