Paso 5: La Junta MCU
Nota que la Junta de MCU no tiene ninguna fuente de voltaje cuando la impresora está en modo de reposo. También es apagado cuando no hay ningún cartucho de Toner del presente. Por lo tanto recomendar que programa su placa MCU antes de conectarlo a la impresora.
A diferencia de la Lexmark E260 2 embragues y 5 sensores, Pantum 2502W sólo tiene 1 embrague y 1 sensor. El papel de la alimentación embrague (PFC), atrae cuando la impresora está lista para imprimir, permitiendo el engranaje recoger un trozo de papel de la bandeja de papel y entra en la impresora. Como el papel se mueve a lo largo de la parte inferior de la impresora y luego la parte trasera de la impresora, el borde de ataque golpea el papel de Sensor (PIS), que, en esta impresora, tiene su propio tablero de circuito pequeño. Esto conduce al PIS alto, a partir de la secuencia de sincronización para la impresora.
Si bien este proceso probablemente podría ser simulado con un chip contador de tiempo (por ejemplo, el 555), es mucho más fácil hacerlo con un microprocesador (mcu). Como con el E260, usé un Atmel ATtiny13 de 8 pines en una pequeña placa de circuito. De hecho, el tablero MCU que ves en la foto es la misma Junta que utilicé en el E260, aunque los dibujos incluidos son para un nuevo pcb.
Para conectar la placa MCU:
Retire el conector J3 y J8. Corte los cables a aproximadamente 4 pulgadas de los conectores. Los conductores de la soldadura
a la Junta como se muestra en el esquema y dibujos de MCU.
Agregar extensiones de 8 pulgadas a los tres cables a la placa de sensor pequeño, después de la soldadura de los extremos libres a
la Junta MCU como se muestra en el esquema y fotos.
Vuelva a colocar los conectores en J38 y J8. Pin 1 de J8 lleva 24 voltios y no se utiliza, cortar tan cerca
el conector.

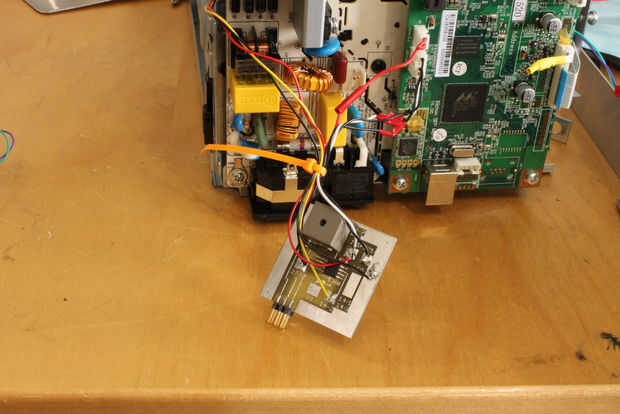

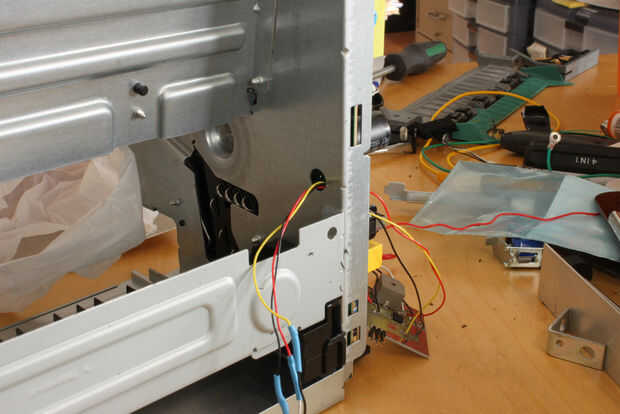

Retire el conector de P3 en el tablero de Sensor, y luego enrosque el cable del sensor en el pcb principal y a través de la abertura en el marco de acero como se muestra en la foto. Para hacer esto tienes que deslizar el conector en la placa de la parte superior y trabaje hacia la apertura. Es más fácil que hacer que describir.
El tablero MCU con cinta aislante de la cubierta y meta del camino. Asegúrese de no cubrir la abertura para la alarma porque esta seriamente atenuará el volumen.
