Paso 7: Las guías de soporte Lateral

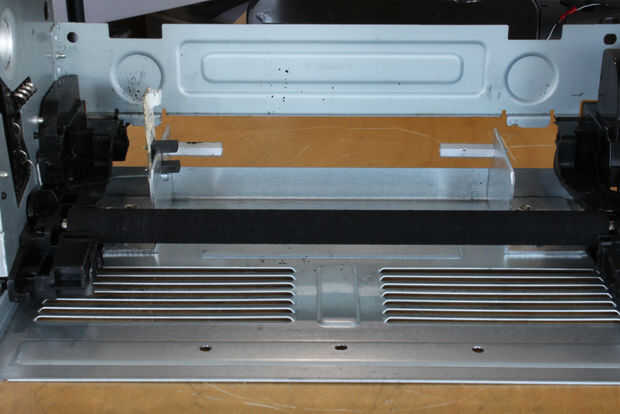

En este paso agregaremos dos trozos de ángulo de aluminio que guiarán a la compañía a través de la impresora. Como se muestra en las fotos, las guías laterales de portador (LCG) se montará en la placa trasera (ahora la placa inferior) de la impresora.
Corte dos de 2,25 pulgadas largos trozos de ángulo de 1.5 pulgadas. Cubrir la parte exterior de una pata de cada uno de los ángulos con cinta adhesiva de doble cara. Usando cinta de doble cara se puede firmemente "palillo" el ángulo en lugar de la placa, haciéndola fácil de taladrar perfectamente alineados los orificios de montaje.

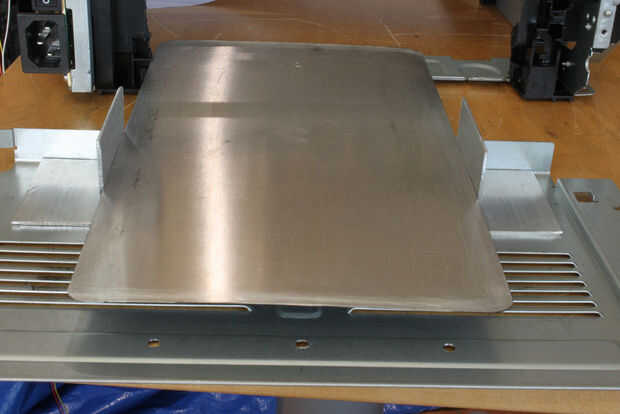

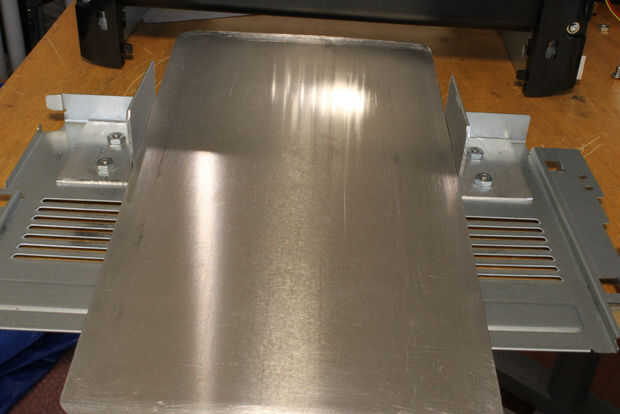

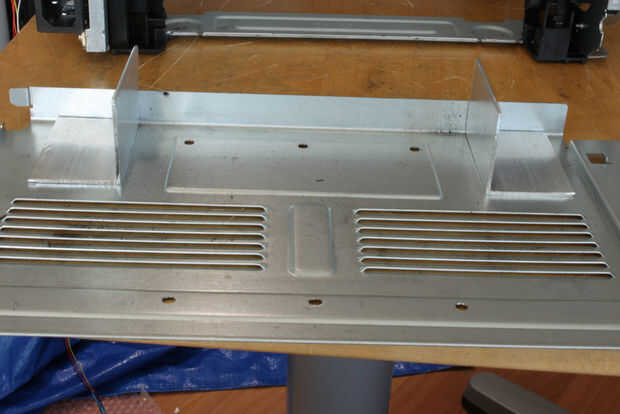

Pegarlas en su lugar como se muestra equidistante desde el centro, perpendicular al reborde, de 6 pulgadas de distancia, con las piernas hacia afuera. Las 6 pulgadas de ancho portador debe deslizarse suavemente a través de la brecha entre la GLC. Asegúrese que el GLC no estén más de 2,25 pulgadas porque nada más llegará el cartucho cuando se inserta. Biselar los bordes superiores como se muestra para asegurarse que el GLC borrará el cartucho.

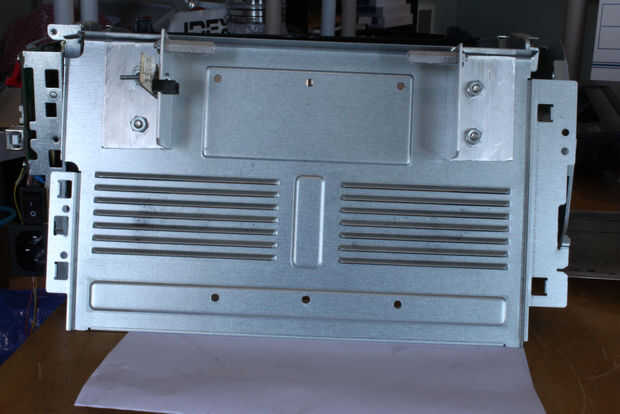

Perforar dos.172 (11/64) pulgadas agujeros cada GLC y en la placa. Marcar la derecha y luego izquierda CGs, despegar el GLC y retire la cinta adhesiva,
