Paso 2: Mantiene leyendo!

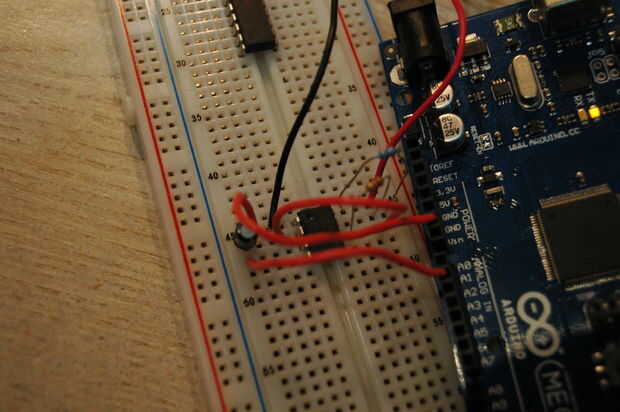

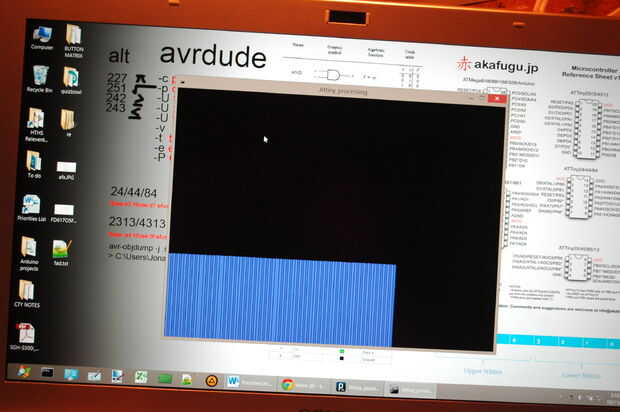

Usé un Arduino como un osciloscopio. Yo no escribí el código de procesamiento, que sólo usarlo.
Sólo tiene que enchufar en el pin 3 del 555 temporizador a un pin analógico a leer la onda cuadrada. Si está trabajando, su onda cuadrada debe verse muy bonita!
Ahora, prometió que explicaría el transistor.
En primer lugar, desarmar el mouse. Usted podría encontrar tornillos debajo de las teclas del ratón.

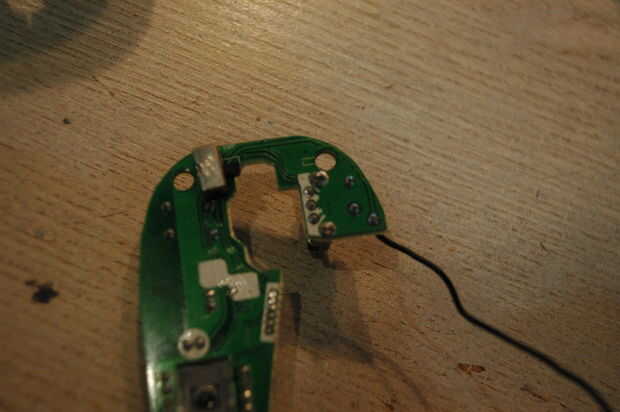

Después de eso, voltear hacia abajo la placa de circuito. Mira las dos clavijas del botón izquierdo del ratón. Uno de los pines va al procesador y otro va a una señal de.
Ahora, sobre la modificación del Temporizador 555 de ratón por cable, el procesador en los ratones generalmente recoger alto (5v) cuando se hace clic en el botón.
Para este ratón inalámbrico, el procesador recoge un bajo (0v) cuando hice clic en el botón.
Para determinar esto, leer el voltaje de las clavijas de ambos cuando hice clic en el botón. Ambos eran 0v cuando he pinchado, así que obviamente que el pin del procesador recoge un clic como baja.
No estoy seguro si esto se aplica a cada ratón inalámbrico, pero podría ser común.
