Modificación de Wiimote de inalámbrica para las personas con discapacidad (14 / 17 paso)

Paso 14: Montar y conectar la unidad de XBEE y tableros de transmisor

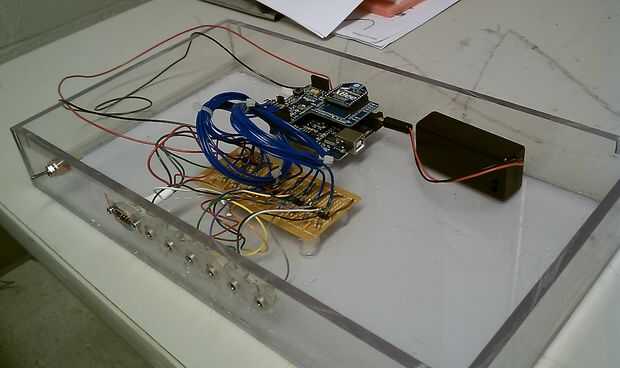

Usando los soportes de plástico de antes, montar con hotglue a la bandeja de regazo. El espacio de montaje debe corresponder a los agujeros en el XBEE. Una vez que el plástico se seca y colocado, procedemos a montar la Junta de unidad y el transmisor XBEE.

Las conexiones de la tarjeta del transmisor se deben numerar ya. Ahora toma 11 hilos y córtelos a por lo menos 6 pulgadas de largo y soldarlos a las entradas digitales de los circuitos en el tablero del transmisor. La soldadura de los extremos de los cables con terminales faston para conectar a la unidad XBEE. También asegúrese de nota que conector se conecta a que pines XBEE al conectar el tablero del transmisor... En la siguiente tabla debería prever la asignación adicional de las conexiones.

Botón || Pin Board RCVR || DB-15 Pin (macho/hembra) || Pines XBEE || Transmisor placa Pin
====================================================================
A
B
Hasta
Abajo
Izquierda
Derecho
Atrás
Hacia adelante
1
2
Página de inicio

Proceda a fijar conectores estéreo seguido por el esquema dado por el esquema de tablero transmisor y colocarlos dentro de los agujeros de la conector.
