Paso 4: Construir circuitos: transmisor
• 11 2,2 K resistencias
• 11 resistencias de 33K
• 11 resistencias de 75 ohmios
• 11 NPN transistores de conmutación
• 2 circuitos de vacío (por lo menos 3 "x 5")
• Cables eléctricos (varios colores, es decir, negro, azul, rojo)
• Herramientas para soldar
• Conectores DB-15 (macho y hembra)
• 2 interruptores de palanca
• Hoja de Lexane
• Paso encima - VPack PCB de DC a DC

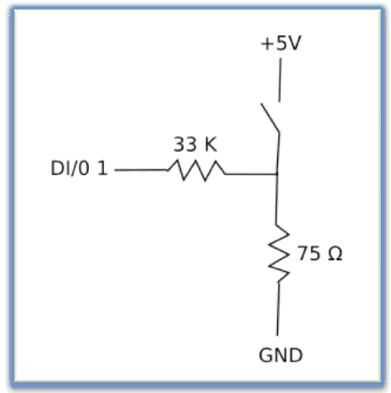

El diagrama del circuito para el transmisor puede verse en el paso actual. Este diagrama representa sólo uno de los interruptores. Este circuito fue construido para cada uno de los interruptores. Este circuito fue conectado con el transmisor de Arduino. El DI/O era digital entrada/salida de la placa Arduino. Los + 5V y tierra también vinieron de la Arduino. Este circuito es un interruptor de pull-up. La función de este circuito es que cuando el interruptor está abierto, el digital lee 0V. Cuando el interruptor está cerrado el digital lee 5V.
En un tablero de circuito de vacío, crear 11 de estos circuitos y soldar las conexiones entre sí.
