Modificación de Wiimote de inalámbrica para las personas con discapacidad (5 / 17 paso)

Paso 5: Construir circuitos: receptor

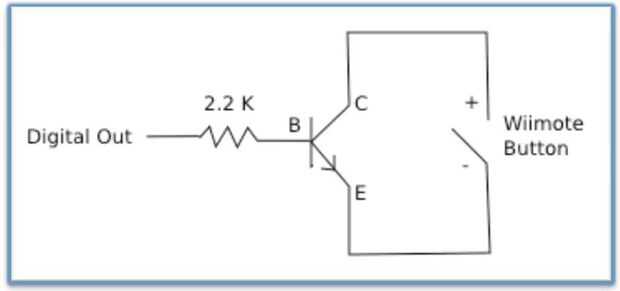

El circuito del receptor se muestra en el paso actual. Este circuito fue hecho para cada botón del Wiimote (total 11 botones). Cuando 5V se envía desde uno de los pines de entrada-salida de D en el Arduino, este circuito cierra a un botón en el Wiimote. Un transistor NPN se utiliza para este circuito al cerrar el interruptor de Wiimote cuando se recibe 5V de la salida Digital en el Arduino.

En un tablero de circuito de vacío, crear 11 de estos circuitos y soldar las conexiones entre sí.

Tenga en cuenta que es posible el poder del Wiimote de la placa Arduino desde la placa Arduino tiene un pin de salida V 3. Para ello, el pin 3V de Arduino debe conectarse al terminal en el Wiimote de batería adecuada, y la tierra debe conectarse a tierra adecuada alimentación terminal en el Wiimote.

Esto completa la configuración de los dispositivos inalámbricos. Ahora cuando un interruptor se cierra en el Arduino emisor, debe cerrar el interruptor en el Wiimote.

Tenga en cuenta que tarda unos 10 segundos para los Arduinos iniciar con éxito transmitir sin cables después de que se les ha dado poder.

Asegúrese de etiquetar cada circuito receptor empezando por 1 y terminando con 11. También, tratar de aprovechar el circuito receptor área tan poco como sea posible porque se unirá al circuito de Wiimote.
