Paso 7: Soldadura de los cables para circuitos de Wiimote
![]()
![]()

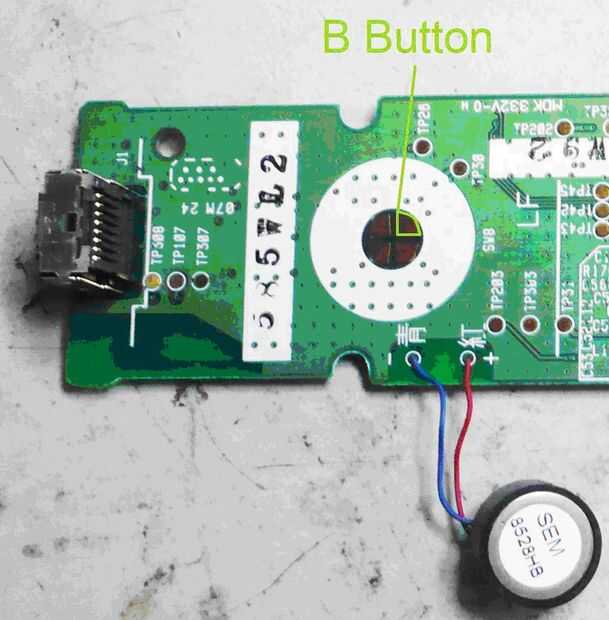

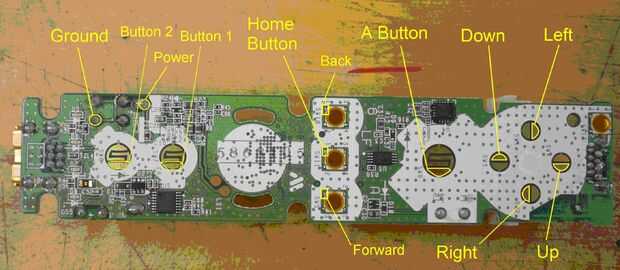

Los puntos de soldaduras para los cables para ser conectado al circuito de la exhibición de las imágenes proporcionadas. Antes de soldar, cortar 13 cables mide aproximadamente 2 pulgadas de longitud. 11 de estos cables debe ser de un color. En nuestro ejemplo, el color utilizado es de color azul. Por último, asegúrese de que el rojo y los cables negros son alimentación y tierra respectivamente. Este paso no es necesario. Sin embargo, ayuda a identificar fácilmente los cables a conectar más tarde. Además, los cables utilizados deben ser flexibles para razones mencionadas más adelante.
Use gafas de seguridad al soldar. Es importante soldar al lado correcto del contacto del botón o el botón no funcionará correctamente.
Una vez que los cables se sueldan a los botones en el tablero, tomar la placa del circuito receptor construida antes y conectar y soldar los cables a la placa del receptor como se indica en el diagrama del circuito. También, asegúrese de escribir y tenga en cuenta que botón corresponde a qué conexión en el circuito receptor.
