Modificación de Wiimote de inalámbrica para las personas con discapacidad (8 / 17 paso)

Paso 8: Conecte los cables del Wiimote al conector DB-15

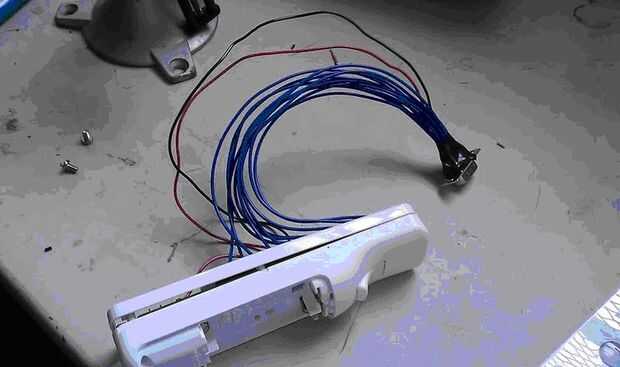

Como antes, cortar otro conjunto de 13 cables unos 6-8 pulgadas de longitud y utiliza el mismo esquema de color que fue seguido antes. 11 de los cables del botón a la entrada Digital Out de cada circuito en la placa del receptor de la soldadura. La soldadura de los cables de alimentación y tierra directamente a las conexiones de alimentación y tierra.

Ahora que los cables se sueldan a la placa del receptor, coger un conector DB-15 macho para soldar en. Antes de empezar, escriba botones que corresponden a cual cable del tablero. En el conector DB-15, deja las primeras conexiones de dos pines de alimentación y tierra. Pernos de 3-15 pueden apartar para digital conexiones.

Utilice la tabla siguiente para ayudar con información sobre la conexión.

Botón ||        Pin Board RCVR ||     DB-15 Pin (macho/hembra)
=================================================
A
B
Hasta
Abajo
Izquierda
Derecho
Atrás
Hacia adelante
1
2
Página de inicio
