Paso 10: Montar la caja de conexión externa
![]()
![]()
![]()
![]()
![]()

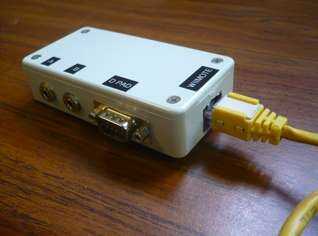

a funcionar el Wiimote modificado con botones externos, usted tendrá que crear una caja de conexión externa. La conexión externa es la caja es simplemente una caja de proyecto, disponible en cualquier RadioShack, con entrada hembra 8P8C y varía de un número de conectores de salida para dispositivos de usuario. Sólo pulsadores pasivas, normalmente abiertos, se pueden utilizar con los Wiimotes modificado. Sin embargo este tipo de botón viene en una amplia variedad de formas con tipos de conectores diferentes. Vas a tener que personalizar su caso basado en botones disponibles. Para esta caja de conexión usamos dos pulsadores individuales con tomas mono de 3,5 mm y un pad direccional con un conector serie DE 9.
Los interiores de la caja de conexiones se atado con alambre para que el azul y amarillo botones, ser los botones A y B, el botón marrón, en la figura 20, el botón Home, y el pad direccional los botones Cruz.
