Modificación FT232 para Arduino minis etc. (3 / 3 paso)

Paso 3: Modificación de FT232 para Arduino minis etc..

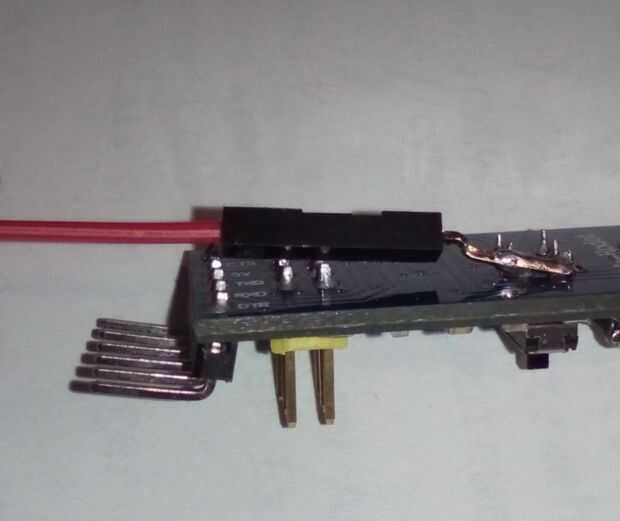

Doble comprobación visual y todo parece ok

Por lo que funciona lo hasta y hey presto tengo mi 3.3 voltios en el pin

OK ahora mueva el interruptor para comprobar no fundir cualquier cosa en este FT232 chino y es todo lo bueno

Ahora reviso las tensiones una vez más con el interruptor en ambas posiciones, comúnmente llamado una maniobra "cinturón y tirantes".

El bono es que ahora tengo un 5 voltios en el pin del jefe principal y 3,3 voltios disponibles en el nuevo pin de la cabecera.

Lo utilizo para programar flash un ESP8266 así que estoy seguro es un mod muy viable.
