Paso 1: materiales y herramientas

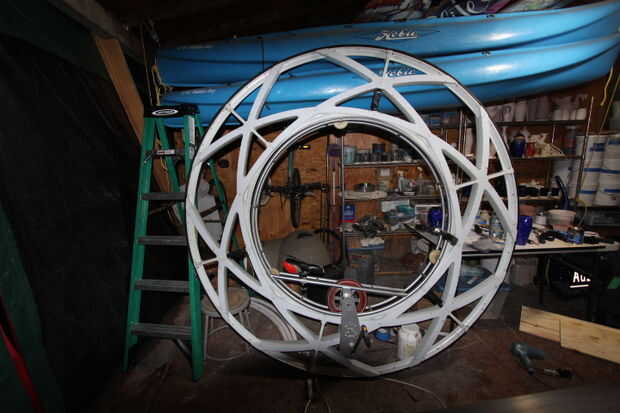

Monovelo monorrueda- Esperemos que ya tienes, pero si no puedes comprar uno de sitio de Monovelo. La parte más cara de este proyecto si no tiene uno ya.
Tiras de LED RGB direccionable - se necesitan 3 metros. He utilizado el LPD8806 que he comprado de adafruit.
Teensy 3.0- Este es el arduino, o regulador para los LEDs. Teensy sentí era lo mejor sobre otros arduinos debido a su tamaño. Aunque es tan pequeño, todavía estaba apenas pueden caber dentro de la monorrueda. Hay varios lugares para llegar a esta. Kickstarter y adafruit son algunos.
Destornillador - para quitar las cubiertas plásticas sobre monorrueda.
Pistola de soldar y soldadura- Mi esposa y yo tenemos una pistola de soldar Weller y uso alambre que es una mezcla de estaño y plomo con la base de la resina de la soldadura. Manejar la pistola de soldar con cuidado. Al final puede conseguir bastante caliente para quemar bastante bien. Mantenga la punta de tus partes del cuerpo. También, si se utiliza la soldadura que tiene plomo, lávese las manos después de manipularlo. El plomo es malo para tu cuerpo.

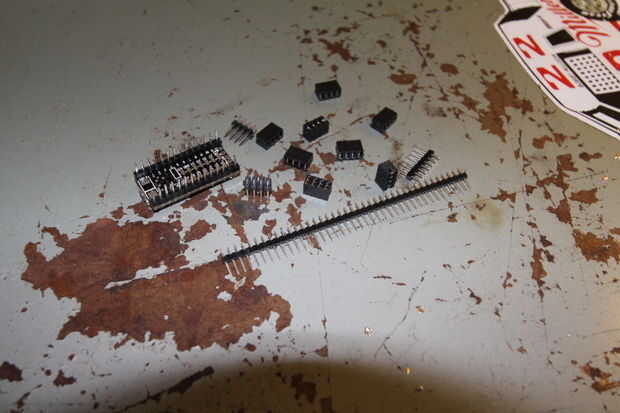

Pins de cabecera- Compré estos de la tienda de electrónica local pero adafruit vende estos. Estoy seguro que hay otros sitios web que vende más barato sin embargo. Necesita dos 14 pines los largos (para teensy) y unos alfileres extras. Estas son las barras negras largo con alfileres color plata corriente perpendicular a través de ellos en la segunda foto. Ya han sido soldadas en el teensy en esta pic.
Pins de puente- He comprado de la tienda de electrónica local también. Estoy seguro puede encontrar en línea, pero estás en tu propio aquí. Estas son las cosas de bloque rectangular en la segunda foto.
Abrazadera- Ayudó a mantener los LEDs en su lugar mientras se suelda. Usaba sólo una abrazadera para regular, pero generalmente se utilizan pinzas de cocodrilo soldadura. Y prolly mejor también.
Portapilas - 3 paquetes de 4 pilas AA que son necesarios. Mina comprados en la tienda de electrónica local, pero adafruit vende estos.
Baterías y cargador - se utilizan baterías de 12. Opté por recargables por dos razones. 1, esta rueda se chupar baterías izquierdo y derecho usando no-recargables. 2, los LEDs funcionan con una cierta tensión y 4 recargables en que rango de voltaje mientras que las baterías regulares pasar y soplarán el LED a menos resistencias se ponen en práctica. Yo no he puesto resistencias en mi configuración, así que por favor vaya con pilas, o aprender a poner resistencias en las fuentes de energía. Compré este cargador que vino con 8 pilas y 4 pilas más de eso de newegg. Tengo alrededor de 8 a 9 horas de vida brillo completo en mi monorrueda con estas baterías.
LED encendido/apagado (opcionales) - interruptores Pero realmente fresco, hace que se vea más ordenado y ayuda a montar las baterías mejor. Si usted decide hacer los interruptores, son necesarios tres. Compré de adafruit. Ellos tienen en cuatro diversos colores para su elegir. Si usted quiere un switch mejor que lo que la batería tiene que ofrecer, pero no quiere el LED en el interruptor, un interruptor regular hará y será más fácil del alambre, pero asegúrese de que esté por lo menos un interruptor de 3 amp.
multímetro (opcional)- Bueno que pesar. Se usa para la prueba de los voltios que salen de cada fuente de energía (o en el paquete de 4). El LEDs y funcionan con 5 voltios de arduino. En cualquier lugar de 4.5V a 5.5V debe estar bien. 6V y te van a soplar los LED, de bajo voltaje y los colores aparecerán fangosos. Células de NiMH (la compré por encima recargables) clasificación de 1.2 V cada uno. 4 juntos es 4.8V, que está en nuestra gama. He probado 5.1 o 5.2 V de mis baterías con el multímetro, por lo que son en realidad algo mayores que lo que son clasificados. Alcalinas pilas regular tiro lejos clasificación de 1.5V cada. 4 de esos sería 6V que es demasiado caliente para los LEDs y ardiuno.
'B' del micro usb cable y computadora- El cable se utiliza para cargar código (para controlar los LED ' s) en el teensy desde el ordenador. El ordenador puede ser un ordenador portátil o un ordenador de sobremesa, pero mucho preferiblemente un portátil porque el teensy se montará dentro del monorrueda. A menos que usted puede conseguir fácilmente un escritorio cerca de su monorrueda, un ordenador portátil es ideal.
Cortadores/pelacable- Auto explicativo. Pero como cualquier herramienta de corte, tenga cuidado. Es potencialmente peligroso si manejas incorrectamente. Mantenga los dedos fuera del camino cuando las cosas de la corte.
Papel aluminio (opcional)- Se habló en un paso posterior. Sentí ayudado, pero no es necesario y también era un poco de trabajo extra.
Pistola de pegamento caliente palos- Vas a necesitar un montón de pegamento extra. Creo que pasé por tres paquetes de palillos del pegamento para esto. Como la pistola de soldar, la punta de la pistola de pegamento es lo suficientemente caliente como para quemar. Tenga cuidado con él y mantener todas las partes del cuerpo lejos de la punta para que no se queman.
Pequeñas piezas de plástico- O en realidad, cualquier cosa que puede ser fácilmente cortado en cuadritos, es robusto, puede mantener su forma, no permiten que la luz pase a través de él y puede ser pegado en la rueda. Preferentemente algo no metálico. Cartulina sería uno bueno. He utilizado persianas plástico que el gato en mal estado. Esto se explicará más adelante, sin embargo, es necesario evitar que la luz pase a través. Eso es donde la cinta aislante negra entró en juegan para mí, pero si usas cartulina, no necesita la cinta aislante.
Cinta aislante negra- Véase arriba.
Sacador de PIN- Ayudado con el retiro del viejo LEDs.

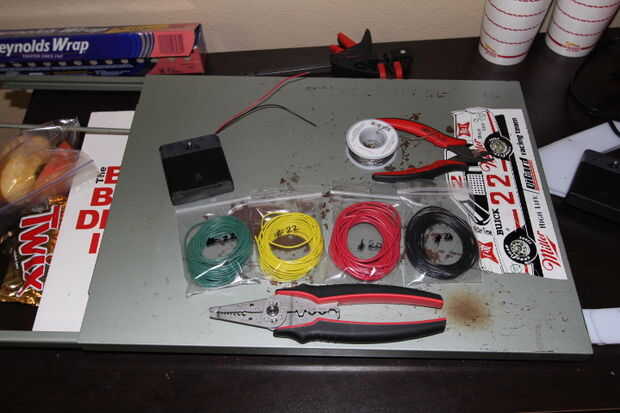

Cables eléctricos - 4 diversos colores son ideales. He utilizado el rojo, negro, verde y amarillo. No medir cuánto, pero supongo que aproximadamente 20-22 pies de cada color. Dos cables se utilizarán para la energía, estos te sugiero calibre 20 (calibre 18 podría ser mejor para la corriente sí mismo, pero encontré trabajo con 18 calibre era difícil dentro de la monorrueda.) Usé el rojo y negro para la energía. Los otros dos cables son controlar los LED ellos mismos, y funciona bien para estos calibre 22 a 24. He usado calibre 22.
Aislamiento rápido desconecta (opcional)- Realmente no uso estos, pero estoy planeando poner en el futuro. Quería alambre para que las 6 secciones de la monorrueda podrían ser tiradas apartes. Empecé con puentes de conexión machos y hembras, pero el calibre en que tengo era calibre 24 y eran endebles desechado aquellos y terminó cableado todo directo. Así que actualmente yo no puedo separar las secciones. Finalmente puse la desconecta en hacer por lo que se puede tomar aparte.
Precio de todo-
Este proyecto no es demasiado caro, suponiendo que ya tienes todas las herramientas y el monorrueda. Con todo eso en mano ya, los LEDS eran $105. El arduino aproximadamente alrededor de $22. Pasé $73 para baterías y cargador, cable eléctrico, gastó unos $15 por 96 pies de alambre. El puente alfileres, pins de cabecera y baterías fueron sólo unos pocos dólares. Necesitaba más pegamento y soldadura y esas cosas... Me imagino que gastó unos $230 en este proyecto.
¿Si no tienes el monorrueda, bien el precio de su proyecto solo había disparado otro centenar de 18 y las herramientas? No sé, teníamos todas nuestras herramientas de antes por cosas anteriores.
