Paso 4: cableado
Debe haber un PDF que puede descargar en este paso. es básicamente una versión más grande del diagrama de cableado si es necesario.

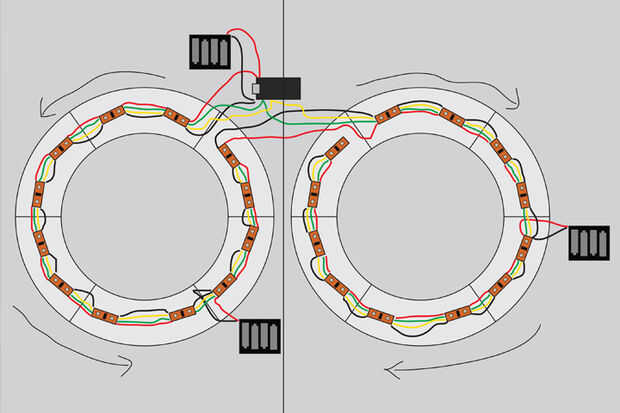

En el diagrama de cableado si se va a imaginar plegable el diagrama de abajo de esa linea negra por la mitad, sería cómo los dos lados alinean con de la monorrueda. Cada sección de LED en el diagrama está en realidad dos secciones de LED conectadas junto, pero por tiempo hacer el diagrama de ahorro me omití las mitad de las secciones de LED. Todavía debe conseguir el punto.
Hay tres fuentes de energía, cada uno con 4 baterías. La primera fuente de energía impulsa el arduino y 32 LEDs (un metro, o 16 segmentos de corte). Las segunda y tercera fuentes de alimentación de un metro de LEDs cada uno. La primera fuente de poder alimenta 2/3rds de un lado de la monorrueda, como la tercera fuente de energía pero en el otro lado, mientras que la segunda fuente de poder alimenta a 1/3 de cada lado, criss crossing inbetween. En mi diagrama, el cable rojo es de 5V, el negro es la tierra, el amarillo y el verde son datos y el reloj (reloj y datos no son ilustra correctamente en referencia a la arduino. En referencia a la arduino, ellos se cambian.)
Nota, cuando se introduce una nueva fuente de energía, la tierra, datos y reloj cables conectan entre el segmento del LED anterior y actual, pero no el cable de 5V. Cable de 5V no sale el anterior segmento del LED y el cable rojo de la batería se conecta a los 5V del segmento LED actual. El en suelo del actual segmento LED tiene ambos la tierra de la batería y el suelo de la sección anterior de LED que viene en él.
También, he programado mi arduino para el control de sólo 48 LED, a pesar de que hay 96 total en el monorrueda. Estoy partiendo los cables de datos y reloj de arduino para que cada lado de la monorrueda está recibiendo el mismo programa al mismo tiempo. Usted notará en el diagrama que los cables de datos y reloj no cruza más de lado a lado como lo dos cables. Si desea ejecutar patrones diferentes en cada lado independientemente uno del otro se puede, pero requiere cableado un poco diferente y diversa codificación dependiendo de cómo de alambre.
Usted podría ya sea: Coloque los cables de datos y reloj (a partir de la segunda cara) conectados a diferentes clavijas en el teensy (que los datos y el reloj los cables desde el primer lado se unen a). Usar estos pines en el código para hacer diferentes patrones en la segunda parte. (Usted todavía ser codificación 48 LEDs, teniendo a cada lado ejecutar códigos diferentes.)
O, cuando el poder se cruza de un lado a otro, el reloj y datos también entrecruzan aquí. No dividir los cables de datos y reloj en el comienzo de la teensy. De esta manera, usted tendrá programa 96 LEDs a la vez, y la segunda que mitad de ese programa hacer un patrón diferente.
Así que empecé con cableado sección por sección de LEDs, introducción a las fuentes de energía como llegué allí y añadiendo el arduino última. El primer LED salí con cables saliendo del lado IN, así que pude conectar a un tablero donde el arduino fue por lo que he podido probarla cuando fui a lo largo. La placa no es necesaria.
Pongo el ardiuno en último, usted puede poner en primer lugar, no veo por qué no, pero es en un paso posterior. Cada una de las secciones de LED caliente pegué en después de soldar todos los cables que... Le aconsejo no al pegamento el primer uno en hasta después de que usted tiene el ardiuno, como el teensy va detrás el primer LED y me resultaba muy difícil conseguir el teensy allí después de haber pegado ya en la primera sección de LED. También, tenga cuidado con la pistola de pegamento caliente. Como el cautín, al final puede obtener lo suficientemente caliente como para quemar. Mantenga las manos lejos de la punta para no quemarse.

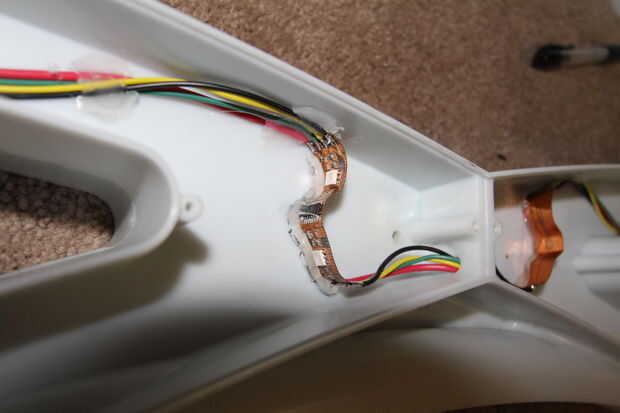

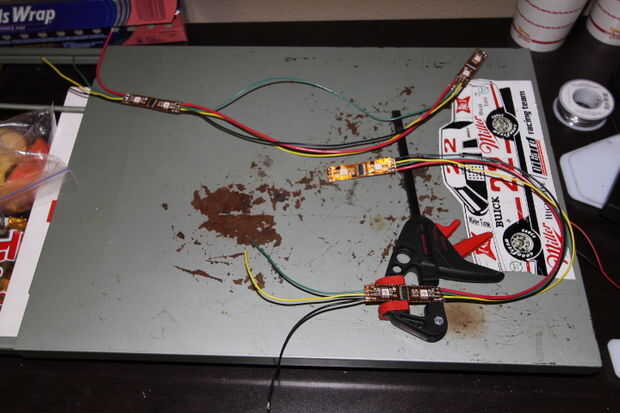

Así que para empezar, echa un vistazo en la tercera foto de arriba. Se trata de cómo cada una de las seis secciones va por cable. Medir a 4 hilos de cada color, dos que son las piernas largas entre el final de la sección monorrueda y el centro de su sección, un cable más pequeño para ir a través del agujero en el centro de la sección monorrueda y un pequeño cable para ir entre las secciones donde sus viejo tornillos conduce corriente solían ser. Corte los cables a las longitudes se siente necesario y los extremos de la tira. Después se tira de los extremos, les lata también (poner un poco de soldadura en ellos, ayuda con la soldadura a los LEDs.)

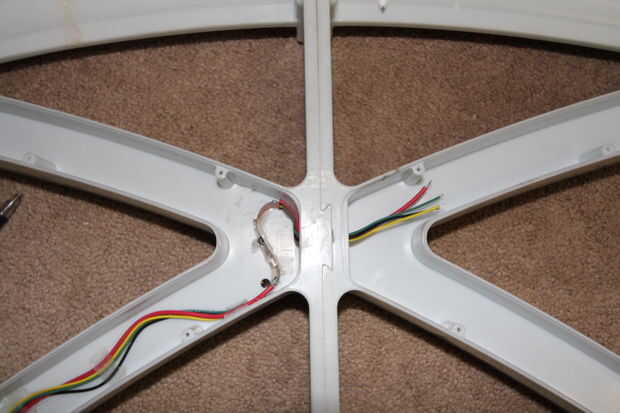

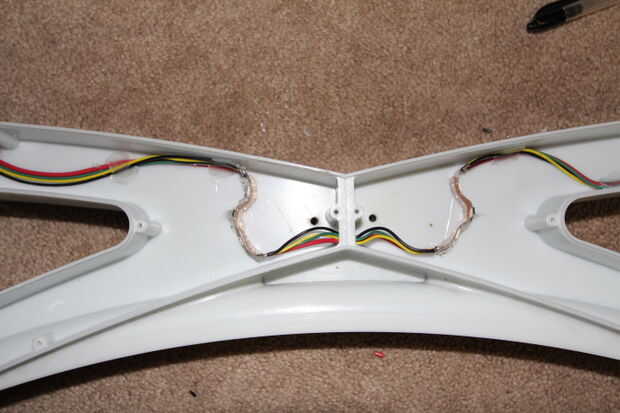

Entonces para la soldadura, la mayoría de los soldadores se puede hacer de la rueda, pero algo de él tendrá que hacerse en la rueda sí mismo. Ver la segunda imagen, soldadas las secciones de alambre largo para dos secciones led, luego agrega la sección corta de la mitad de la sección monorrueda está cableado a la parte de uno de los LEDs con cable y agregó los cables para ir entre monorrueda secciones a la de lo otros par de cableado LED.
Luego coloqué los dentro de la sección, pegar los cables a través de los agujeros y soldar las dos secciones de "Z" de la sección monorrueda juntos dentro de la rueda.
IMPORTANTE:
los LEDs IR una dirección determinada. Cerca de las almohadillas de soldadura ves y CO por un lado y DI y CI en el otro. Estos están parados para los datos de salida, OUT, data IN y el reloj pulg Asegúrese de que el lateral de la primera sección de LED es soldado a la parte IN de la siguiente sección de LED y así sucesivamente.
SIGUIENTE:

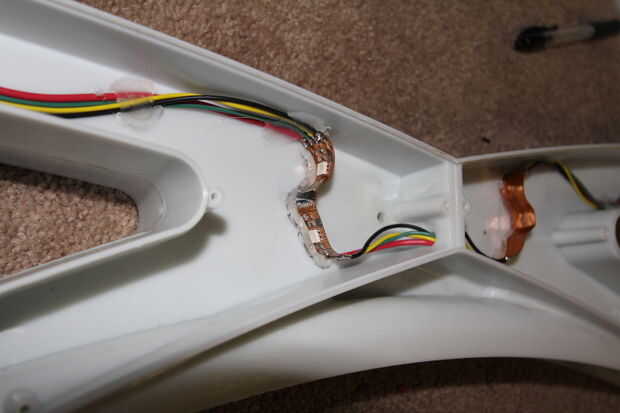

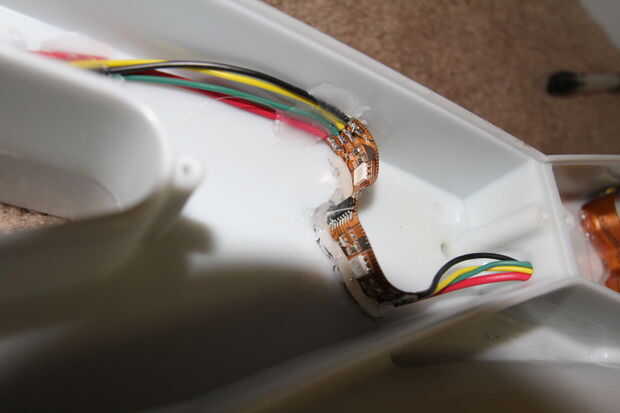

Los LEDs son flexibles. Doblar en forma para que los LEDs se apuntará hacia abajo de los canales. Luego pegamento caliente en. Para ello sostenía el LED en su lugar, trazó una línea con un rotulador donde el LED fue movido el led, establecido de un montón de pegamento caliente, luego emparejó el LED a la línea. Hacer lo que funcione para usted.
Usted puede ver esta línea de sharpie en una de las imágenes y las imágenes muestran cómo había doblado los LEDs.

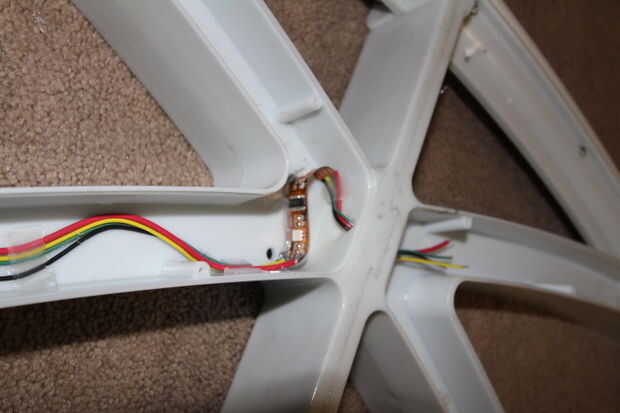

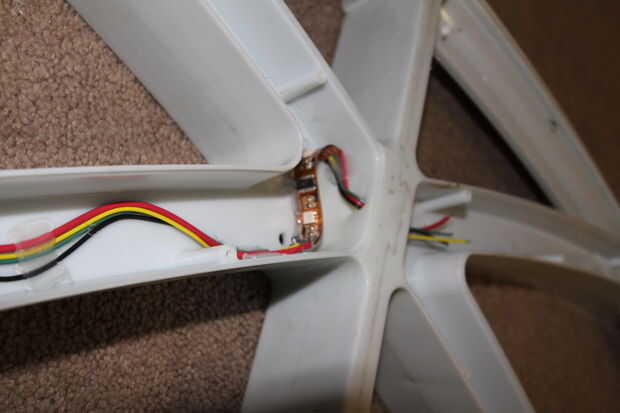

Nota la cuarta foto es el comienzo de la segunda parte. Que la batería es alimentar el arduino en el lado hacia el piso en esa foto. Ves los cables de alimentación en realidad vienen de la sección a la izquierda, sino de la parte trasera, donde los cables de datos y reloj vienen de arduino directamente detrás de esa sección. En la mayoría de los casos todos los cuatro cables vendrá de la sección monorrueda directamente a la izquierda de esta sección.
Las baterías son simplemente calientes pegado al exterior de la llanta, como se ve en la foto, un agujero es perforado en el marco donde los cables necesitan alimentarse a través de, y después alimentadas a través del agujero y estén soldadas en su lugar, el agujero se llena con pegamento caliente. También los cables de sí mismos son caliente pegado hasta el marco a permanecer alejados de la luz de los LEDs y para evitar moverse mientras que monta.
Actualmente tengo los paquetes de baterías calientes pegados en su lugar temporalmente. El interruptor de encendido en los paquetes están en el lado principal del paquete. Así para tener acceso al interruptor que tenemos que montar la cubierta del otro de la manada a la rueda. No les gusta esto.
En última instancia voy a eliminar completamente el interruptor de la batería y el actual directo en todo el tiempo de la soldadura. Se montará el lado principal de la batería permanentemente atornillándolo en (que ahora será bien porque no hay ningún interruptor). Luego pulse en la línea de alimentación y añadir algunos interruptores de encendido/apagado con LED en ellos que se montará en el marco de la rueda.
Ayuda a mantener los cables del mismo color para cada uno de los 5V, datos, reloj y suelo y siga el diagrama de cableado! Estas fotos no empezar desde el principio.

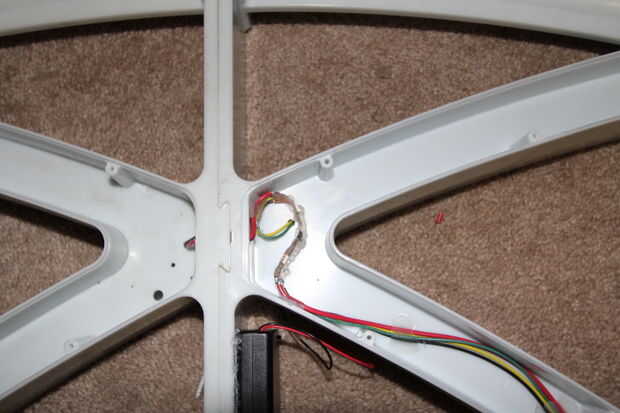

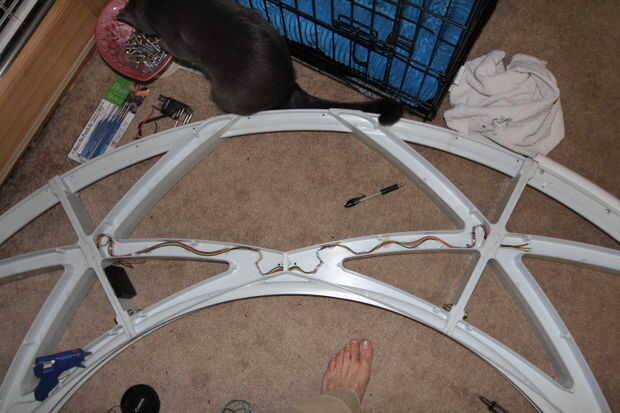

Fui apartado de la rueda por la sección de la rueda de principio a fin. Puede hacerlo de esta manera, y conseguir la configuración de arduino (en el paso 7) de modo que usted puede comprobarlo para asegurarse de que su trabajo correctamente después de haber terminado cada sección. Pero usted puede atar con alambre todo si te gusta antes de pasar a los siguientes pasos también. Como quieras.
