Paso 5: Baterías e interruptores

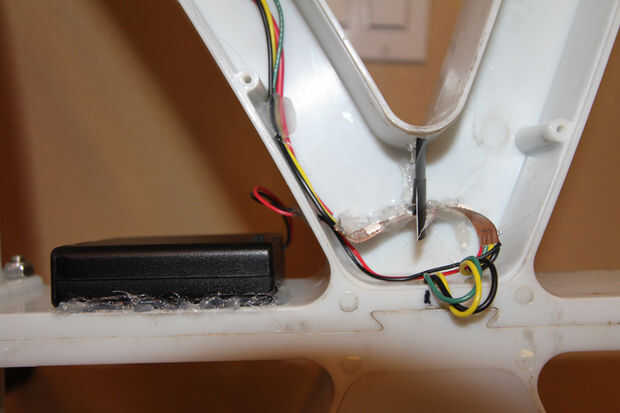

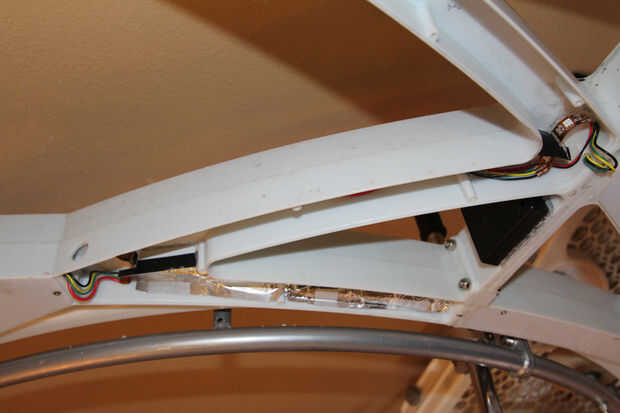

La primera imagen muestra un montaje temporal de la manada hasta que recibí mi interruptores encendido/apagado en el correo. Caliente pegué la tapa de la mochila a la rueda para que el interruptor de encendido en el paquete estaba disponible. El paquete no estaba muy seguro de esta manera aunque, y tenía cinta adhesiva en la rueda temporalmente mientras viajaba para mantenerlo en su lugar. Esta primera foto muestra también el cable de 5V y tierra va de la manada a los LEDs. (Así como el reloj, los datos y tierra de los LED anteriores en la sección de la rueda anterior. Este cuadro es el inicio de la segunda fuente de energía). Si desea montar esta forma y no uso el extra LED encendido interruptores he utilizado le pueden, pero usted tendrá que encontrar una forma mejor de montar los paquetes de forma segura.

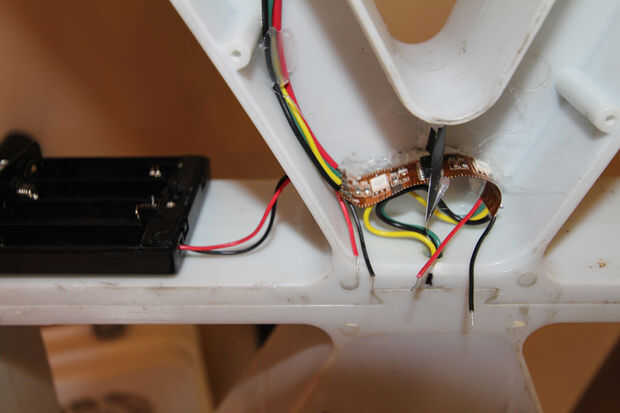

De todos modos, he quitado el interruptor de mis baterías y aprovechado un LED separado encendido interruptor de encendido en la línea. Esto es como lo hice... Quité la tapa sobre el interruptor en la parte principal de la batería. La segunda foto muestra el interruptor de exposición. Saque el tornillo y pop de las tres piezas de plástico derretidas en los alfileres para quitar esta tapa. (Cuando termines y poner la tapa, refundido los pernos con la pistola de soldar para sostener que cubren en su lugar otra vez.)

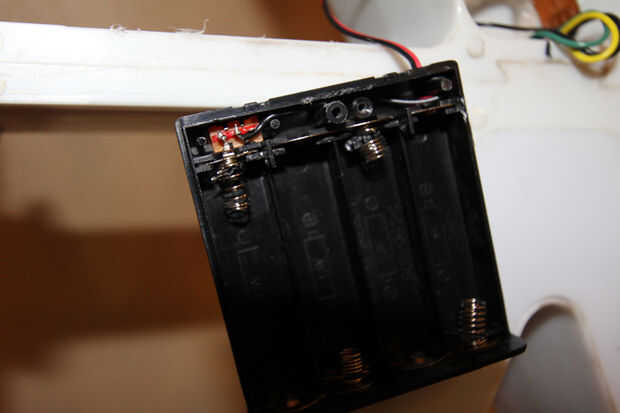

Esta segunda imagen muestra cómo hice los resortes mejor, aunque difícil de ver... Empujó a los pasadores de encabezado adicional en los resortes para que cuando las pilas están puestas en su lugar se puedan mover. Nada hará, siempre y cuando usted todavía puede obtener la batería allí, y sostiene perfectamente. O si tienes una mejor idea, hacerlo.

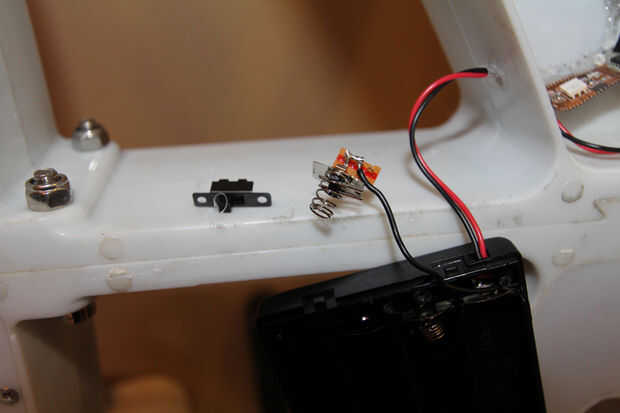

Tire de la parte con el interruptor, retire el interruptor y suelde la conexión del cable de tierra negro a la parte posterior de la primavera. La tercera foto muestra esto. Acaba de quitar el interruptor del tablero, pero supongo que podría cortar el cable y el resorte del tablero luego soldar el cable a la primavera. Tanto va a hacer. Continuación, poner todo detrás junto.
Luego perforé un orificio grande para que mi nuevo LED interruptor on/off caber comodamente en. No me di cuenta de que los interruptores eran tan grandes como lo fueron cuando las compré (mi mala para no comprobar las especificaciones). No encajan en la rueda por los paquetes de baterías con los LEDs ya de allí (pueden tener si poner el LED después de que hice el switch, pero lo no hice de esa manera por lo que ya era demasiado tarde para mí.) Así que los pongo en el otro extremo de la sección de 'Z', que se muestra en la cuarta foto, donde se perfora el agujero. Quinta foto muestra el interruptor en su lugar, pero no cableado aún.

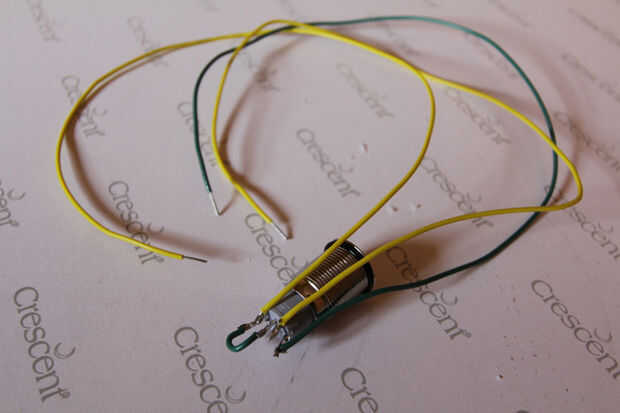

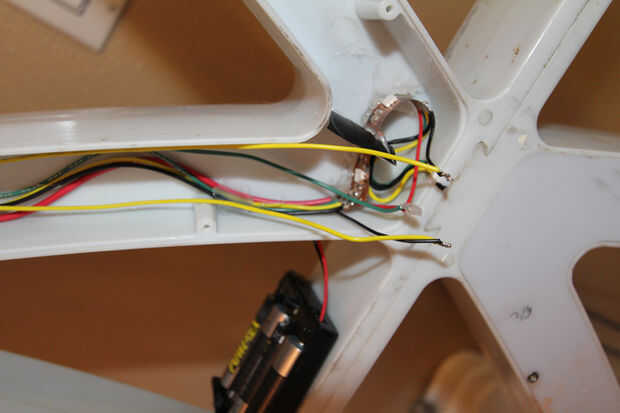

Cortar los 5V y la tierra de la batería los cables de soporte dentro de la rueda y me desnudaron los extremos, que se muestra en la foto sexta. Entonces alambré el interruptor, que se muestra en la foto séptima. Usé alambre verde y amarillo porque corrí fuera de rojo y negro. Había soldado los cables a cada uno de los extremos del interruptor. Observe los cables se sueldan por lo que volver a subir hacia la parte superior del interruptor, así que mejor trabajaron en la rueda.
Lo cool de estos interruptores es que pueden ser conectados sin embargo te gusta. Alambré mina para que el interruptor LED está encendido cuando la rueda LED están apagados, y el interruptor está apagado cuando la rueda está en. Cuando el interruptor está encendido, se presiona, cuando la rueda está encendido, está deprimido. A continuación se presentan las posibles maneras de elctronico...
El interruptor tiene 5 entradas. Positivo del LED (marcados por '+'), LED negativo (por '-'), común (marcado por 'C1'), normalmente abierto (marcado por '1') y normalmente cerrado (marcado por 'NC1').
Para elctronico:
Encender cuando presiona la rueda al...
Tierra de la batería paquete común (C1) del interruptor.
5V de 5V de la rueda LED, batería y '+' del interruptor, todo atado con alambre junto en el mismo lugar.
'-' del interruptor a '1' del interruptor.
'NC1' a tierra de la rueda LED.
Encienda cuando deprimido cuando presiona la rueda de...
Cambiar el '1' y 'NC1' del ejemplo anterior.
Tanto cambiar la rueda al y ambos de cuando presiona...
Tierra de la batería para 'C1' del interruptor.
5V de 5V de la rueda LED, batería y '+' del interruptor, todo atado con alambre junto en el mismo lugar.
'1' no está conectado a nada.
'NC1' y '-' ambos con cable a tierra de la rueda LED.
Tanto cambiar la rueda en cuando presiona y ambos de cuando deprimido...
Cambiar el '1' y 'NC1' del ejemplo anterior.
Interruptor de siempre...
Alguna de las versiones anteriores, pero el alambre '-' del interruptor a tierra de la batería.
Interruptor de apagado siempre...
Si vas a hacer esto que usted puede también conseguir interruptores más baratos que sólo tienen dos entradas y no luz para arriba.

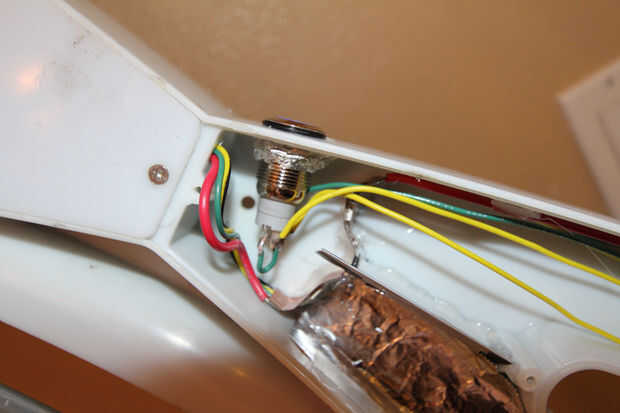

Después de soldar los cables al interruptor, poner en su lugar, trabajó la cosa de la tuerca hexagonal metal alrededor de los cables y había atornillado en. Yo entonces caliente pegué en el interior para evitar que se desenrosque. (Octavo pic.) A continuación soldado todos los extremos de los cables del interruptor a sus lugares apropiados (a batería y LED, como se muestra en la foto novena de la rueda.) Caliente pegué los extremos soldados para que no entran en contacto con otro y fuera corto. Puede ver pegamento caliente en la conexión de los dos cables rojo y un cable verde, de 5V de la rueda LED, los 5V de la batería y el '+' del interruptor. Luego pegamento caliente todos los alambres de la rueda por lo que se de en medio de los LEDs. Montar la batería (ahora sin su propio interruptor) sin embargo te gusta así que ahora puede ser atornillada en la tapa y pone la tapa de 'Z' la rueda sección de espalda en la.

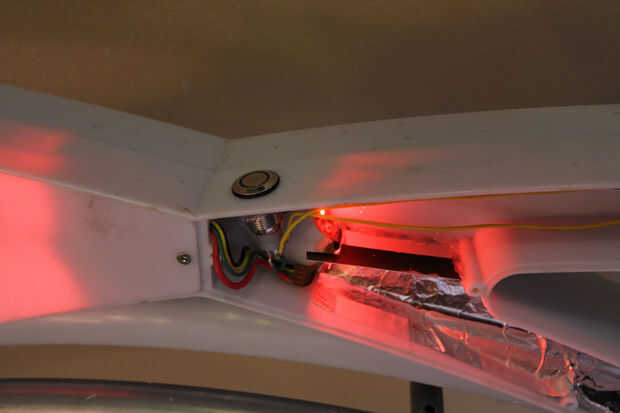

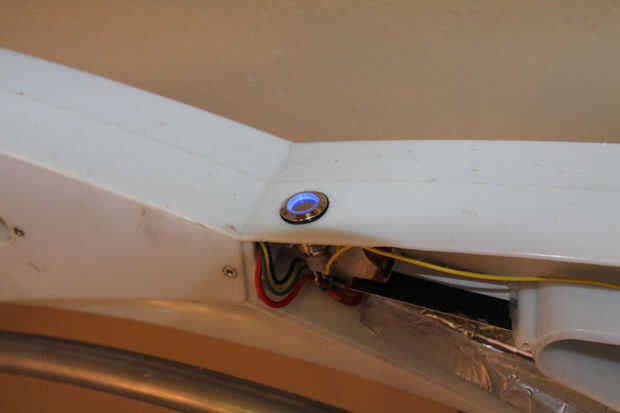

Eso es todo! Las dos últimas fotos muestran el interruptor en mientras que la rueda y viceversa.
Me doy cuenta de los interruptores de vaciar la batería cuando no se usa, pero le gustaba los interruptores LED y quise usarlos, pero no quería que la luz de ellos en conflicto con LEDs de la rueda. Es por eso con cable lo hice. Que tire las pilas cuando realmente no esté en uso.
