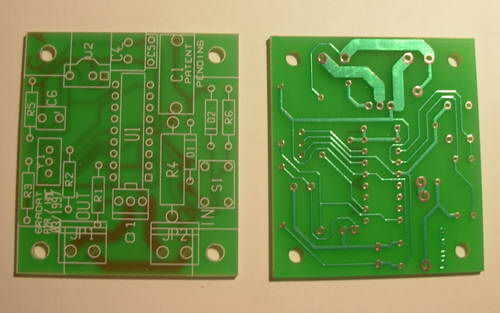

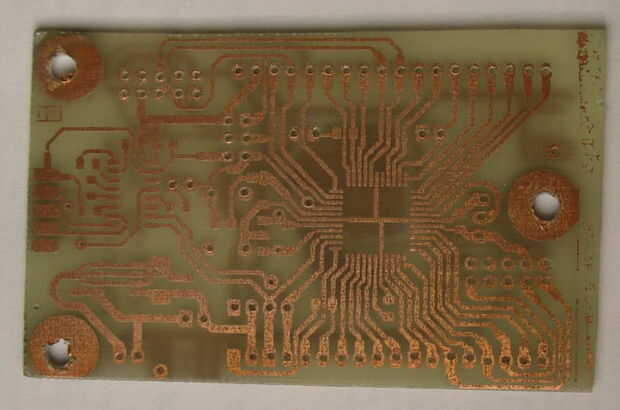

Transferencia de toner es mi método favorito para creación rápida de prototipos PCB hasta 10 rastros de mil. Los pasos básicos ya están descritos minuciosamente, puede encontrar algunos buenos tutoriales en la red:
- Láser imprimir los dibujos en un papel adecuado (de inyección de tinta impresión en un papel muy brillante luego mojado de rociadura del polvo de toner en rastros y desempolvando el exceso de tóner es un método que he probado con éxito, muy conveniente ya que funciona con cualquier página de inyección de tinta)
- Planche el papel en las caras de cobre del PCB
- Sumerja en agua para quitar el papel
- Etch

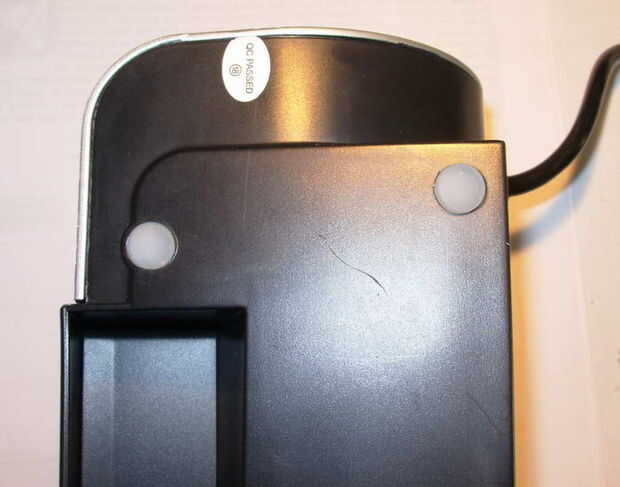

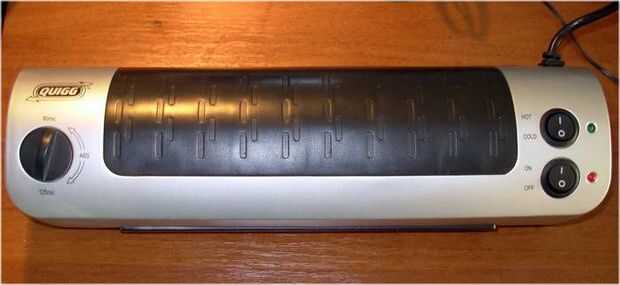

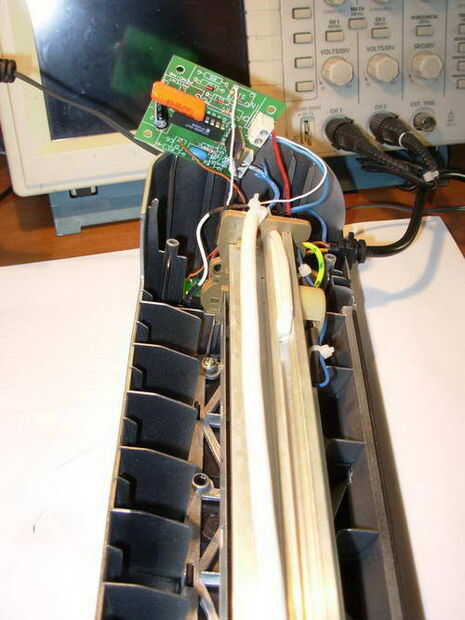

Paso 2 puede ser muy frustrante usar una plancha. Lo he intentado muchas veces pero aun con trucos inteligentes como transferencia de tóner con pasador , mi tasa de éxito es bastante bajo. Con una laminadora, los resultados son mucho más reproducibles pero tienes que laminar la placa varias veces para fundir el toner sólidamente sobre el cobre, «varios» significa «hasta que estés cansado» (15 a 20 pasos).
