Modificado para requisitos particulares Scart acoplador para la extracción de Audio (3 / 4 paso)

Paso 3: Soldar los cables

Comience soldando los 3 cables a los terminales del conector de mini gato. Debe haber 3 terminales, derecha, izquierdos y de tierra. (Es la tierra en el medio, si usted necesita comprobar que de los otros es la izquierda o derecha, podría hacer esto se pegan en el set de auriculares y aplicando una pequeña corriente - como de una pila - y escuchar a lado de los auriculares hace un sonido)

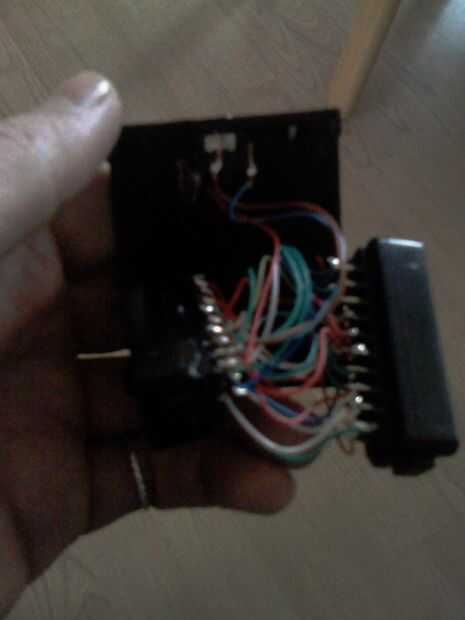

Ahora básicamente sólo se de soldar estos cables nuevos con sus cables correspondientes en el acoplador de scart, derecha a la derecha, a izquierda y a la tierra.

Mirando el diagrama en la Wikipedia, debe ser capaz de ver que las conexiones a utilizar. Ten en cuenta, sin embargo: sería tentador utilizar las conexiones de salida de Audio izquierdas y derecha, pero que está mal. Es necesario ver esto desde el punto de vista de la TV. El sonido que sale en la TV es el sonido que estamos tratando de aprovechar, por lo que necesita la entrada de Audio en su lugar. Derecho es conexión 2, izquierda es conexión 6 y la tierra es la conexión 4.
