Paso 5: Montar e instalar el control de volumen

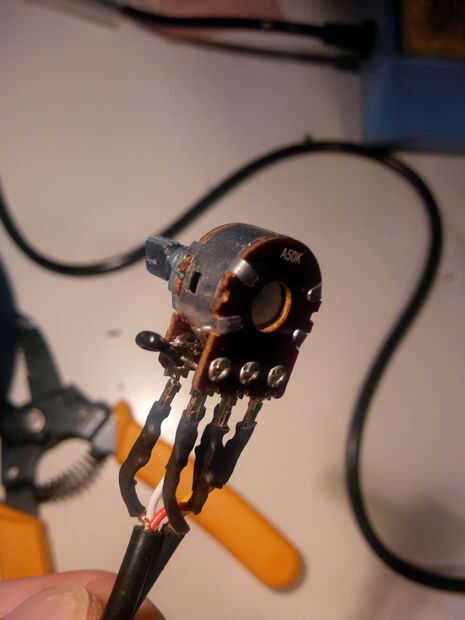

El potenciómetro debe tener seis patas en una configuración de 2 x 3 (ver foto). Las dos clavijas en un extremo será tierra, y los dos pasadores en el otro extremo son para la entrada de audio. Las dos clavijas en el medio son la salida de audio. Al final que decide ser la entrada de audio corresponde al máximo volumen. Si eliges mal, sólo significa que las marcas de volumen en el altavoz se invertirá.
En la parte superior de esta página es un diagrama que muestra las conexiones en el potenciómetro.
- Un pequeño puente de alambre entre los interiores de dos pasadores que optó por ser la tierra de la soldadura. En el interior es mejor porque el cable no interfiera con el deslizamiento en las conexiones.
- Con el cable de audio, conecte la conexión a tierra a un conector de tierra y los otros dos a cada uno de los pines en el extremo de la entrada audio del potenciómetro.
- Con el cable de enlace utilice el extremo con la tierra solo. Coloque la conexión a tierra en el otro conector de tierra y los otros dos a cada uno de los pines del potenciómetro medio.
- Poner el disco de plástico sobre el potenciómetro, inserte el ensamble en el altavoz para los golpes, luego fijarla atornillando la tuerca hexagonal.
- Ponga la perilla de volumen en el post.
Nota: Tome nota de que los alambres del cable de enlace son para los canales de audio izquierdos y derecho.
