Paso 6: Ensamble del amplificador

Esta es la página oficial de Adafruit para hacerlo. Básicamente sólo soldadura en algunos pernos de cabecera y terminal de bloques, pero aquí está algunas notas:

• Reemplacé las patas de la cabecera recta en las entradas con ángulo recto los (ver fotografía). Pensé que esto sería mejor dirigir los cables al instalar el amplificador en el altavoz. Funcionó, pero el enrutamiento de los cables puede ser más fácil si sólo había utilizado los pernos rectos.
• Puse el puente de ganancia en la posición de 18 dB, pero usted puede elegir lo que quieras. Pensé que tenía una perilla de volumen a las cosas de control, así que la amplificación máxima debe ser fineza. Siempre puede jugar con ella una vez que todo está conectado, pero no cerrado.

También vas a tener que modificar el cable USB para alimentar el amplificador:

1. Pelar el cable USB para exponer los alambres internos. Debe haber cinco, pero sólo nos preocupamos por la alimentación y la tierra.
2. Según el

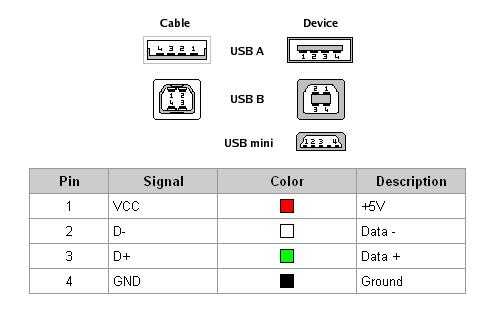

   de la USB, el cable rojo debe corresponder al pin de 5V en la derecha exterior del conector USB y el negro con el conector de tierra a la izquierda exterior. Puedes confirmar esto con un cheque de continuidad.
3. Eliminar los extremos de los otros tres hilos ya que no son necesarios.
4. Pele los extremos de los 5V y los cables de tierra y de la soldadura en los conectores de presión.

5. Añadir tubo termocontraíble alrededor de los cables para asegurar las conexiones crimp.

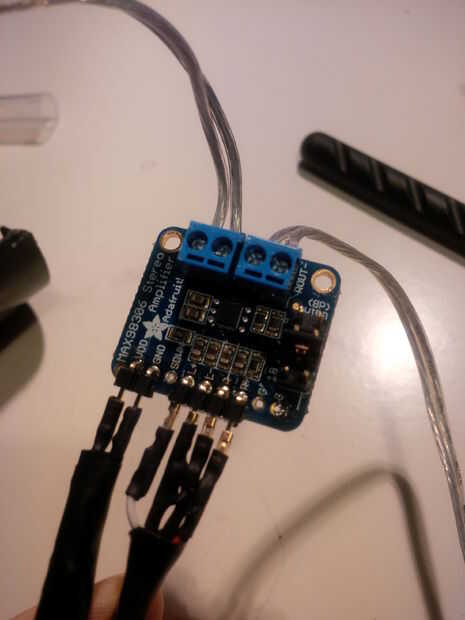

Ahora puede conectar el USB y los cables enlaces con el amplificador. El resultado se parece a la fotografía.
