Paso 4: Modificar 1

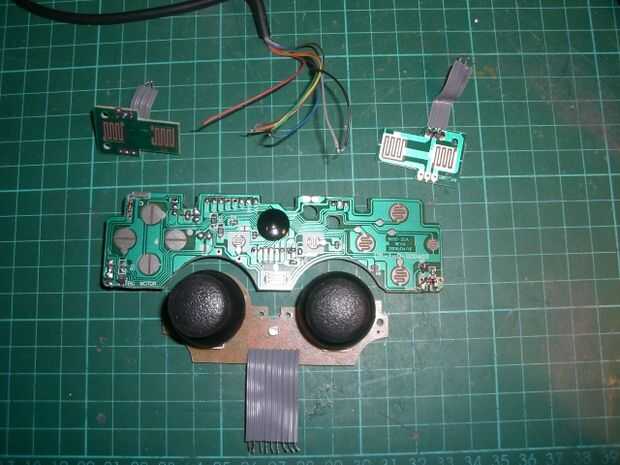

Volviendo al controlador, desoldar todos los cables y separar los PCB. Hay cuatro-es la placa principal con los contactos de la tecla de navegación, uno para los dos joysticks y dos pequeños para los botones del hombro. Es probablemente mejor evitar tocar los contactos plateados y grasa de dedos pueda afectar negativamente a los botones.

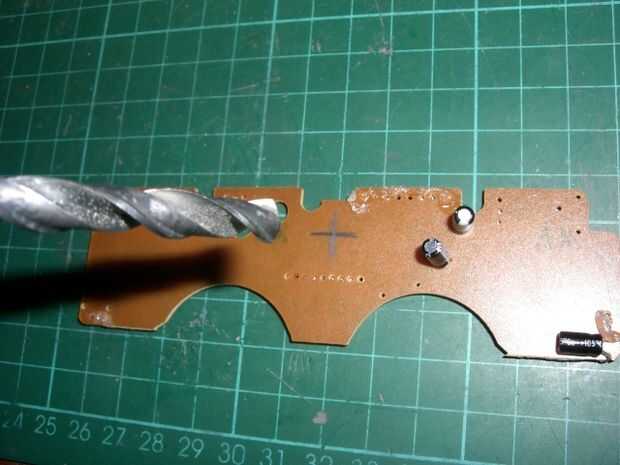

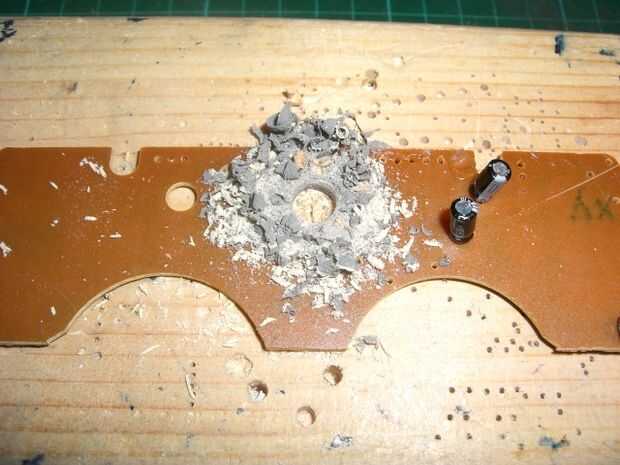

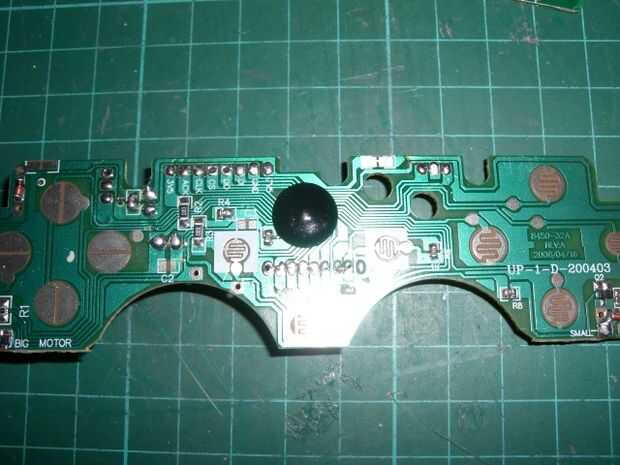

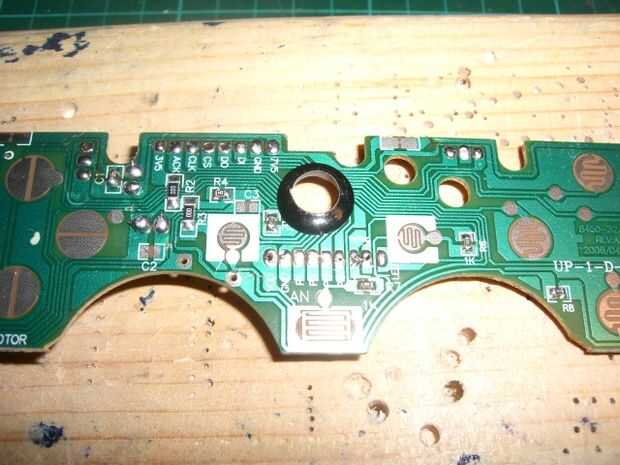

La placa principal tiene otro 'glop-top' IC significó para interfaces de todos los botones y controles analógicos a un Playstation. Esto debe deshabilitarse para evitar posiblemente interfiriendo con la Vectrex.

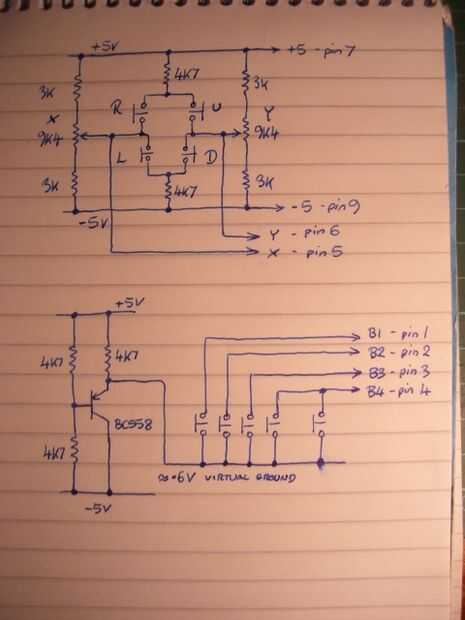

El Vectrex suministra tres voltajes para alimentar el controlador: + 5V, - 5V y 0V (tierra). El +-5V carriles son para los controles analógicos, y la tierra es para los cuatro botones. Como sólo teníamos ocho hilos en el cable de la PSX, omite tierra, para que una tierra virtual tiene que ser creado en esta final. Esto se hace con un circuito de 'seguidores de la emisor'.
El Vectrex "tira-para arriba" en sus entradas de botón digital, necesitamos un transistor PNP para esto. Un par de 4K 7 resistencias se utiliza para formar un divisor de potencial entre los + 5V y - 5V carriles. Esto alimenta la base del transistor. El colector se conecta directamente al riel - 5V y el emisor se carga con otra resistencia. Usted podría poner el LED en serie con el emisor si lo prefiere, aunque la resistencia tendrá que reducirse para obtener suficiente flujo actual para encenderla.
El emisor ahora también se conecta al común de los botones numerados (el plano de tierra en el curcuit original), y los cables de cuatro botón (pines 1 y 4 en el conector 9 vías) se conectan directamente a las respectivas pastillas.
