Modificar la salida de voltaje de un convertidor DC-DC ajustable (corte del cargador de teléfono) (2 / 3 paso)

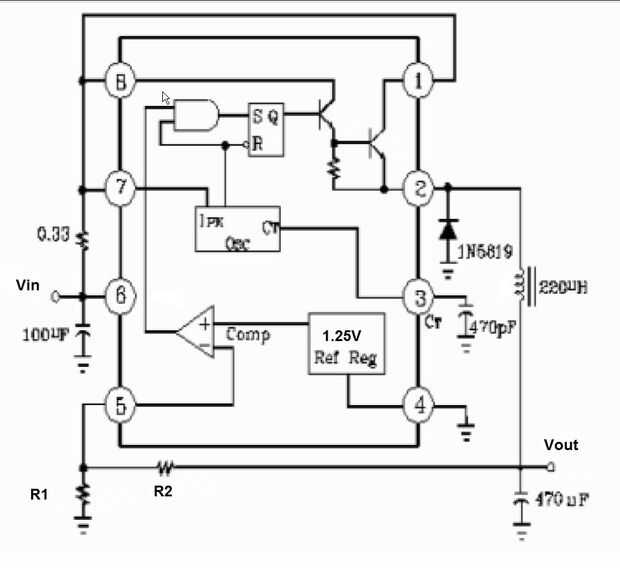

Paso 2: Revisar la hoja de datos

Vout = 1,25 * (1 + (R2/R1))

Sistema Vout a 3.5V modificamos R2

Después de un poco de matemáticas y vea

R2 = R1 (Vout - 1.25) / 1.25

Y enchufar los valores para R1 y el Vout obtenemos el valor de R2

R2 = 2,47 k (3.5-1.25) / 1.25 = 4,44 k

No tengo un 4.44 resistencia k pero encontré un 4,7 K así que vamos a ver si eso funciona

Vout = 1,25 * (1 + (k 4.7 / 2,47 k)) = 3.6V... que es lo suficientemente :)
