Paso 2: Vamos a empezar el proceso de desmantelamiento.

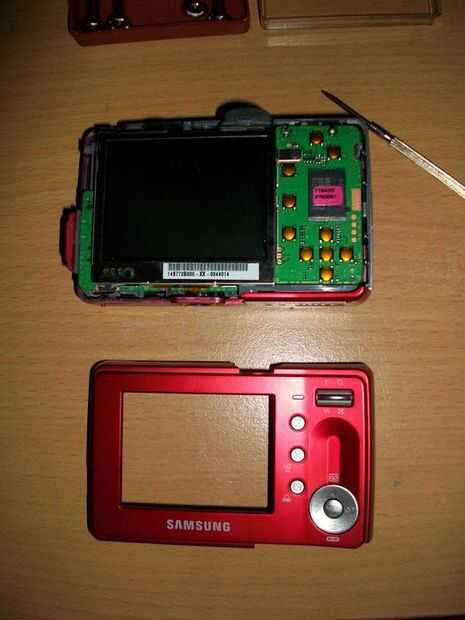

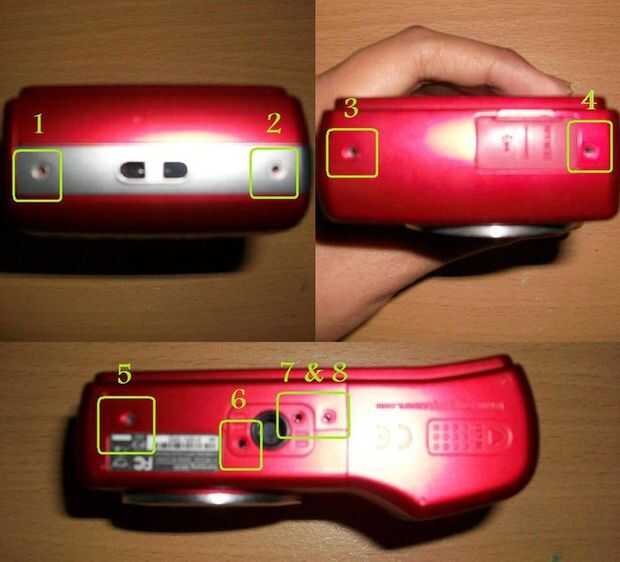

2) cuidadosamente retire la cubierta inferior, uno de la pantalla LCD. Hay unos pestillos que usted necesita para comprobar para quitar la tapa entera.

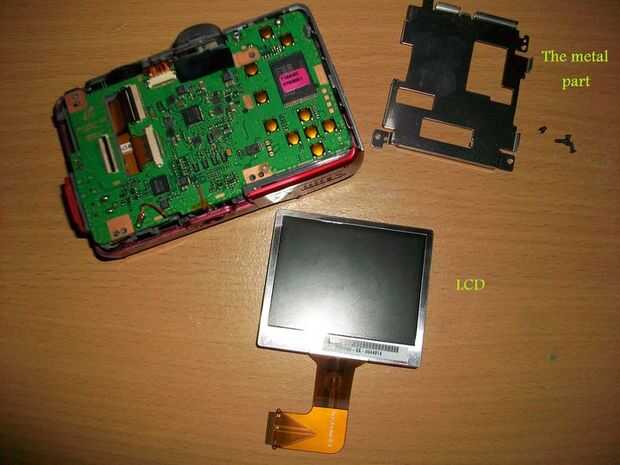

3) Levante suavemente la pantalla y suelte la cinta plana. Puede que necesite para Levante el pestillo de plástico negro para liberar el cable de cinta plana y retire la pantalla LCD del dispositivo y luego desenroscar todo, desde la parte metálica donde la pantalla fue unida a.

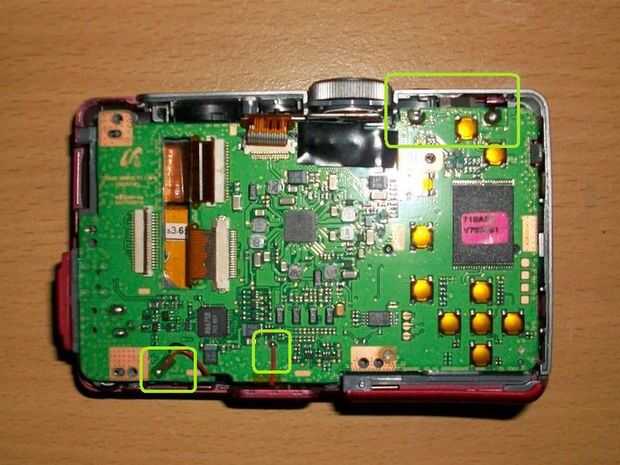

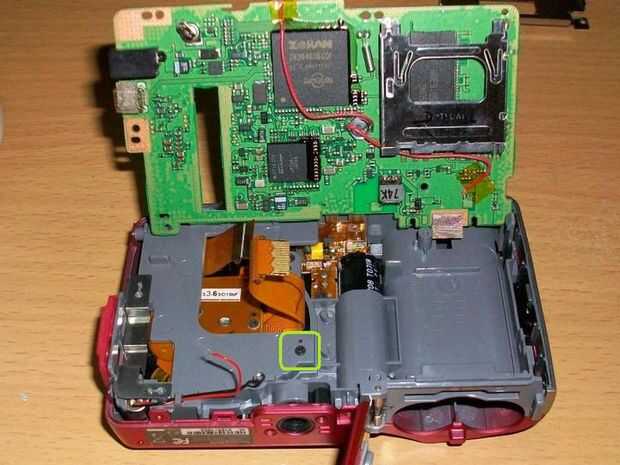

4) Extraiga el tornillo restante y luego desoldar el siguiente por encima para que levante la placa de circuito arriba Usted puede elegir desoldar la conexión entre la Junta y el flash pero el proceso es un poco complicado así que le sugiero que sólo Levante la Junta hasta para Desenroscar la carcasa de plástico y exponer la parte del lente de la cámara.
5) Levante la placa de circuito con cuidado y desenrosque la tapa de plástico gris de la cubierta para retirar la cubierta y exponga el lente donde el CCD está conectado a. Tornillos que quedan ocultos en algún lugar pero es torcedura apenas visible, la cámara puede detectarlos.

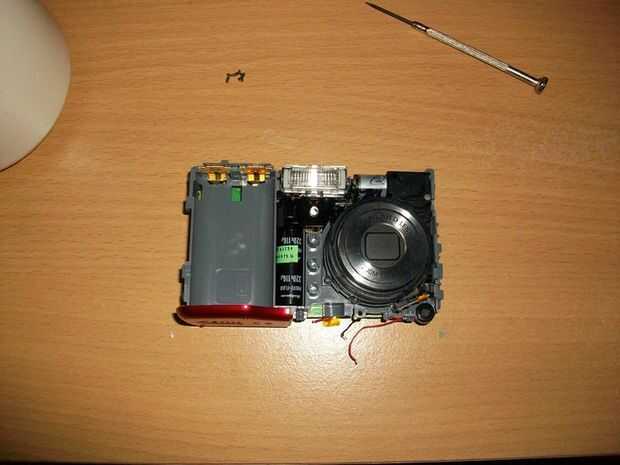

6) ligeramente, quite la cubierta delantera. Tenga cuidado en la eliminación de la cubierta frontal especialmente al tocar el tablero donde está el tubo de flash. El tubo de flash descargado y estaba sosteniendo la cosa para recibir un golpe. Que lastima realmente (ouch! o_O).

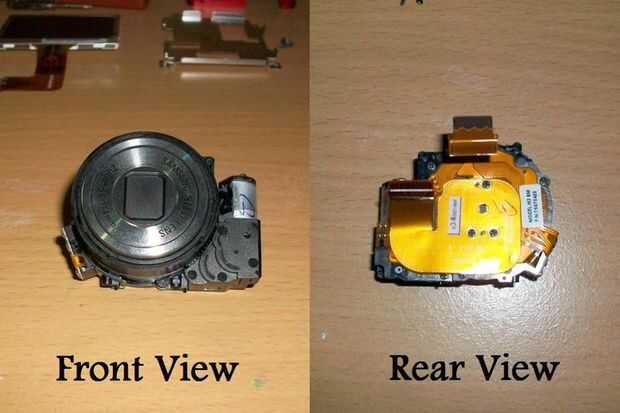

7) Desatornille el flash de la lente y tomar cuidadosamente el lente del aparato. Por favor tenga cuidado en la toma de nuestro objetivo.

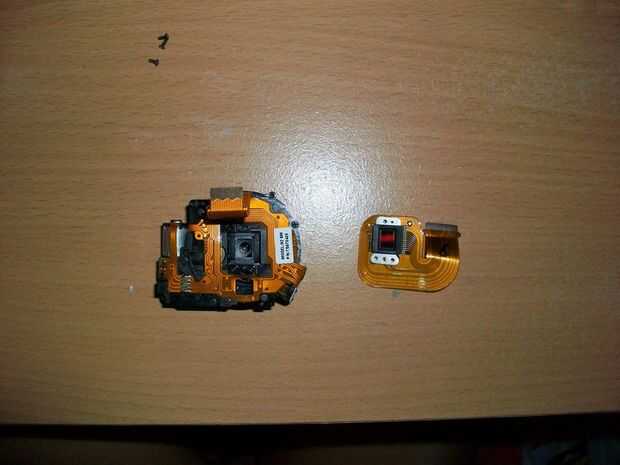

8) Desatornille el CCD de la lente. Usted sería capaz de recoger tres tornillos al final de este paso.

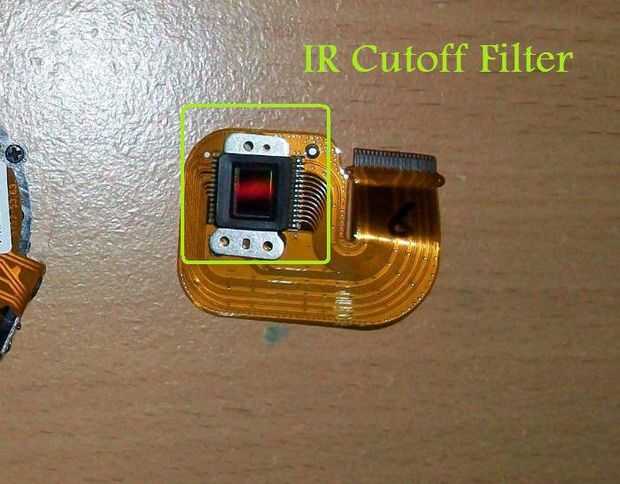

9) desde este punto usted podrá ver el filtro de corte IR sentados sobre el CCD. Observe el color "rojizo" del filer.

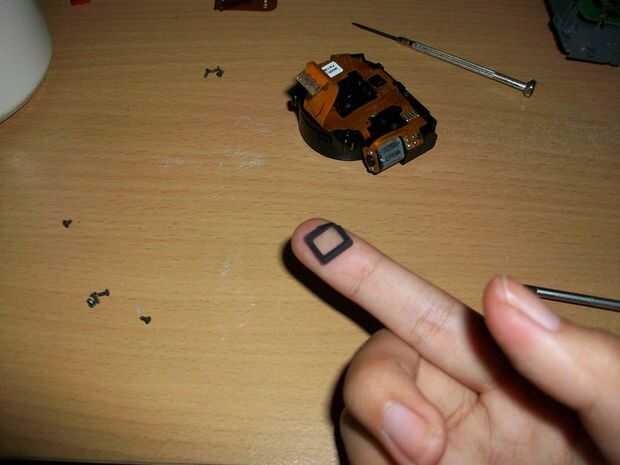

10) Retire con cuidado el filtro de corte IR. Es sólo un plástico translúcido como cosa unida a una goma y sacarlos fuera no sería un problema. Basta con aplicar un poco de fuerza. No hay necesidad de preocuparse si rompe porque esa es nuestra meta de todos modos.
Una vez hecho esto con todos los pasos, felicitaciones!!! ESTÁS MEDIO CAMINO ALLÍ. Ahora, todo lo que necesitas hacer es juntar todo lo nuevo que es la parte más difícil en mi opinión honesta.
