Paso 2: desmontaje
1. no forzar - sea paciente, tómese su tiempo y evaluar la situación.

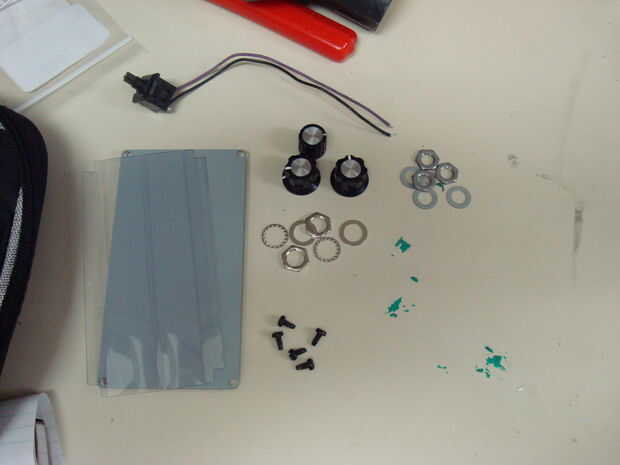

2. no perder ti-realiza un seguimiento de todo lo que eliminas. Este tornillo incluyen, cubiertas, quitar los condensadores, resistencias, ect.
3. no se olvide de ti-su siempre una buena idea para documentar cómo lo encaja; dibujar diagramas, grabar video, tomar fotos. Mejor prevenir que lamentar.
Ahora usted está listo para desarmar su DS-1...

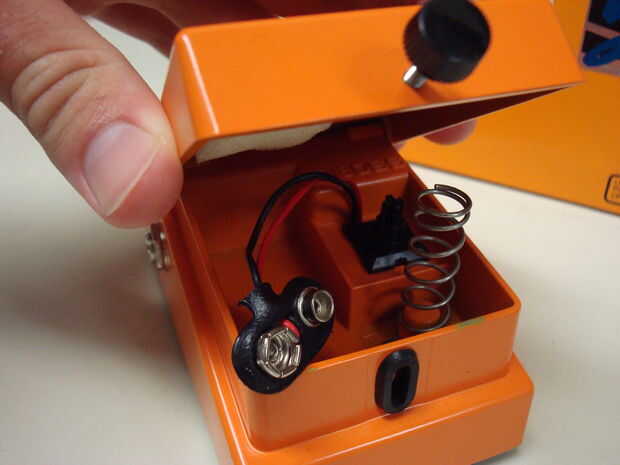

1. Quite la batería o desconecte el pedal. Siempre retire la fuente de energía cuando se trabaja en cualquier cosa electrónica. Accidentalmente puede freír partes o incluso a ti mismo.

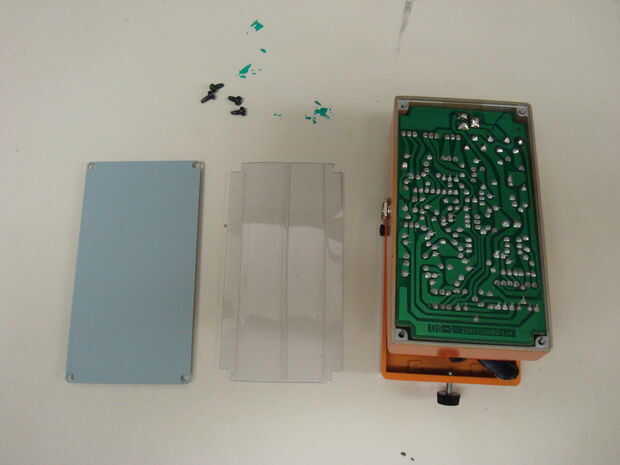

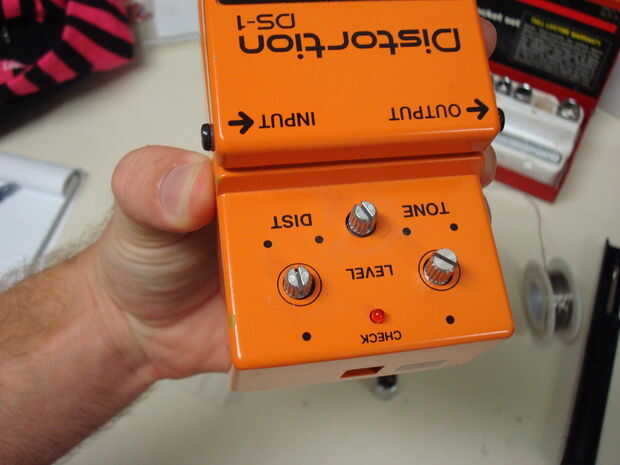

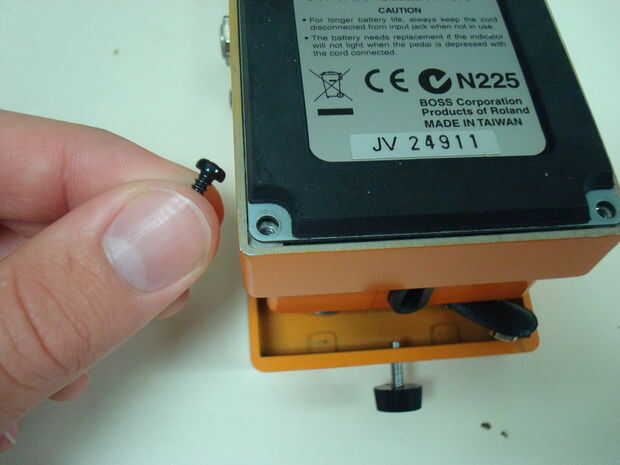

2. Voltee su pedal y retire los cuatro tornillos que sujetan en el plato.

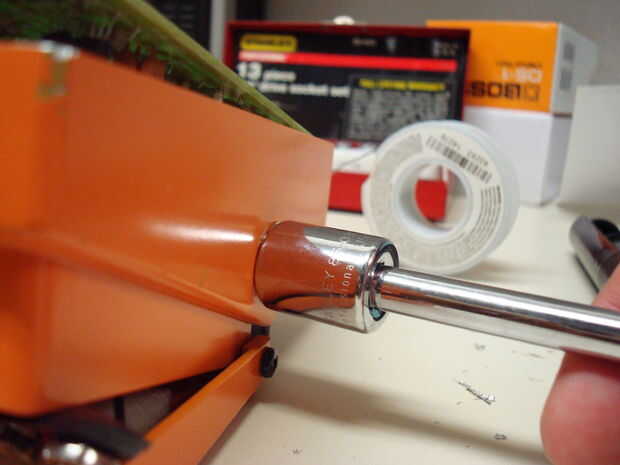

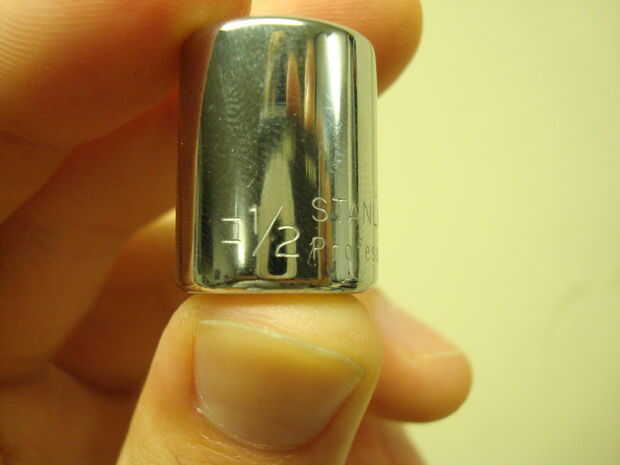

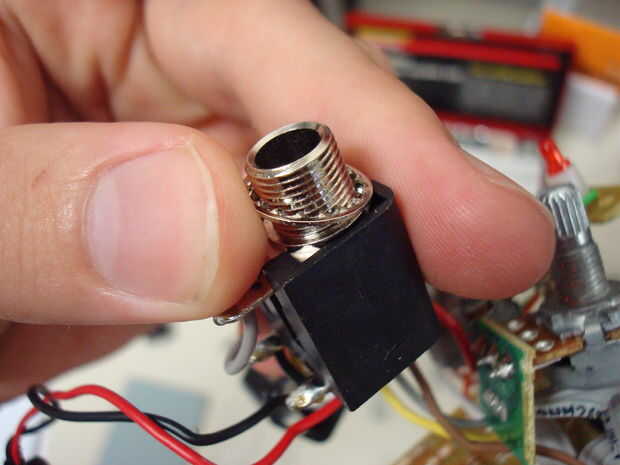

3. ahora utilice su llave de 1/2 pulgadas para Quite las 2 tuercas que sostienen los jacks de entrada y salidos en su lugar.

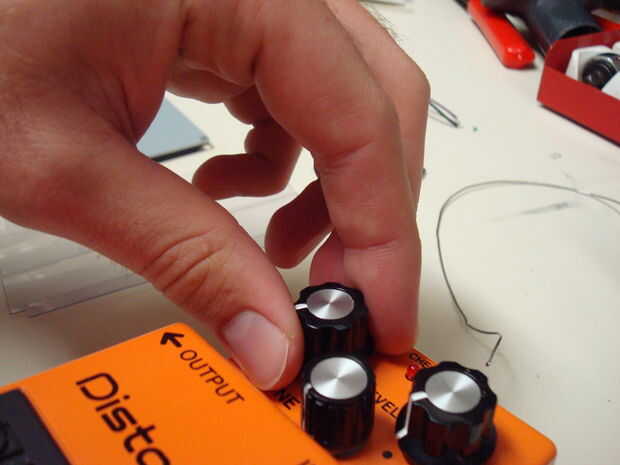

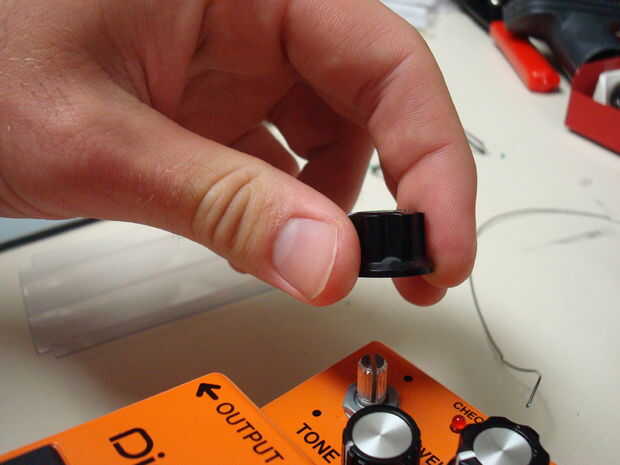

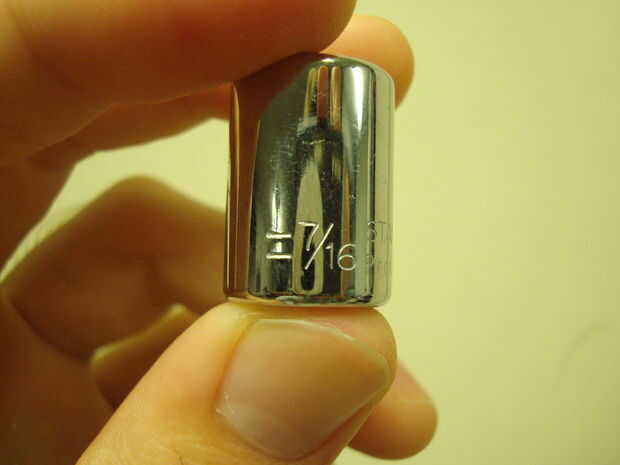

4. Retire las perillas de tono y nos la llave inglesa de 7/16 pulg para quitar las 3 tuercas que sujetan los potenciómetros en el lugar.

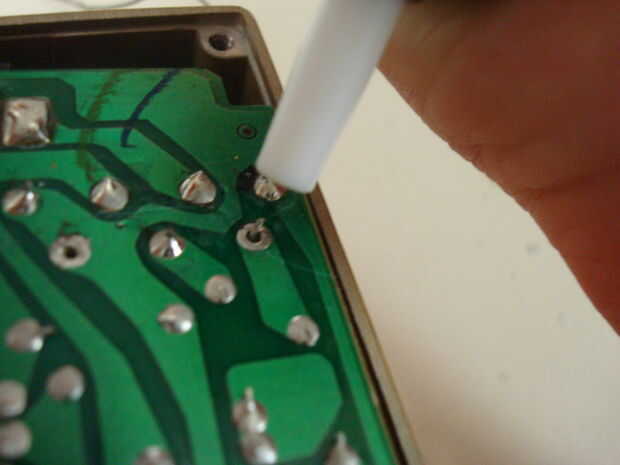

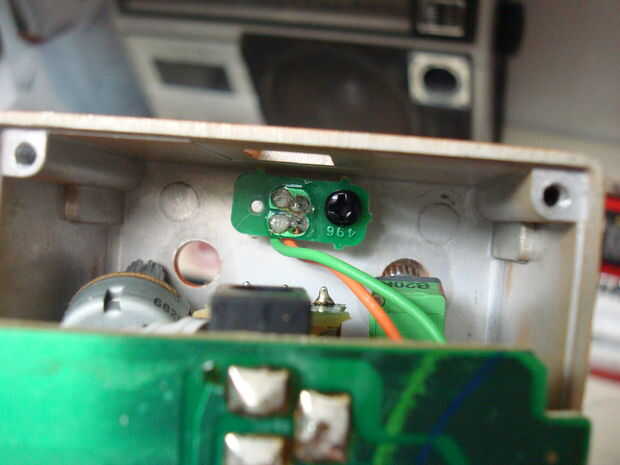

5. Retire el tornillo que sostiene el conjunto LED situado debajo de la placa de circuito. Para mover fuera del camino tomar ascensor y uñas del dedo pulgar la parte inferior entonces tire el enchufe de alimentación hacia atrás y fuera de su ranura. Ahora debería ver el tornillo. Elimínela.

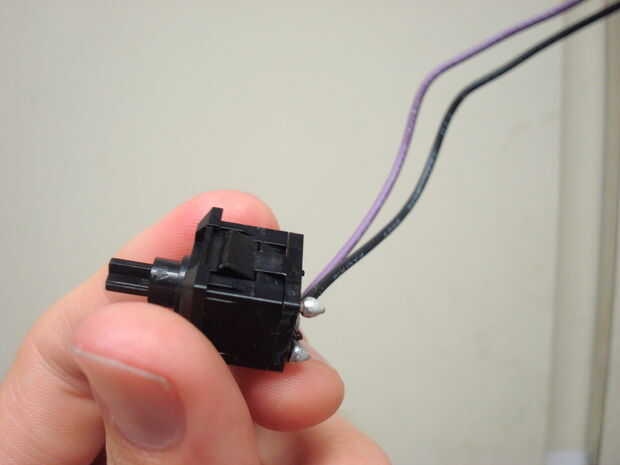

6. ahora tienes que desoldar el morado y negro plomos para poder pasar de la Junta. Antes de usted incluso recoger el hierro ver estos dos videos sobre cómo soldar y desoldar correctamente. Incluso si usted ha estado haciendo esto por un tiempo. Estos son unos buenos videos.

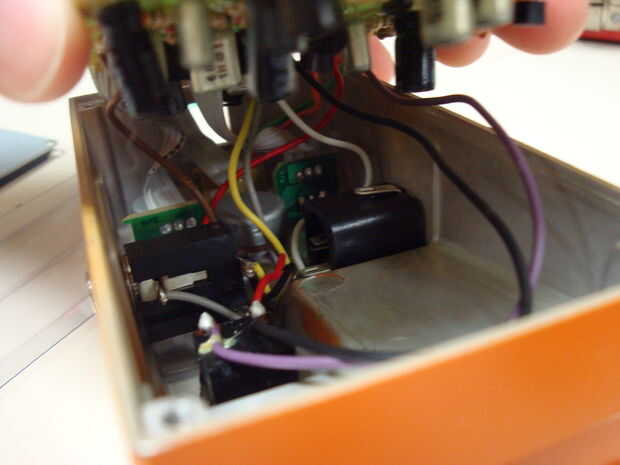

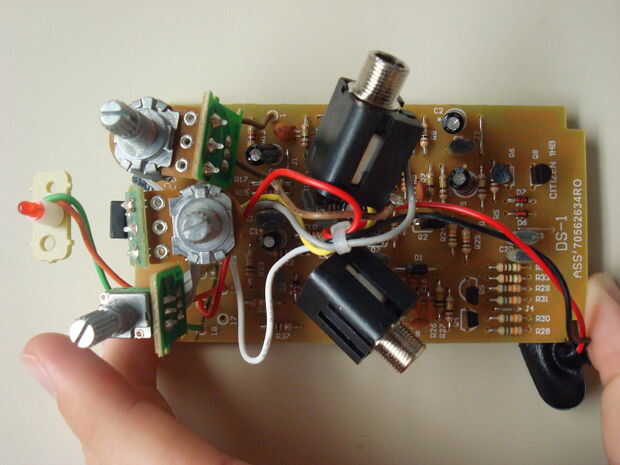

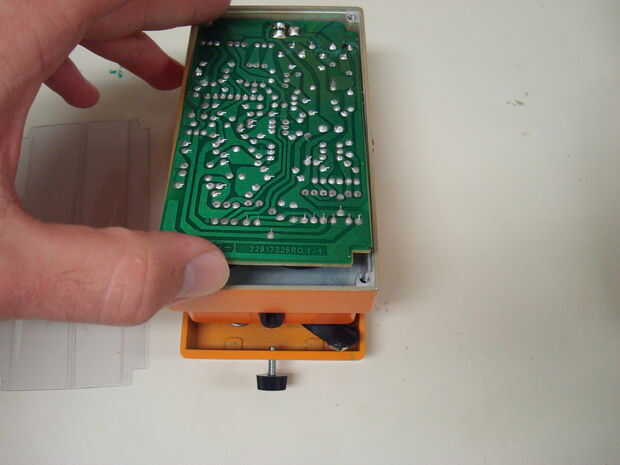

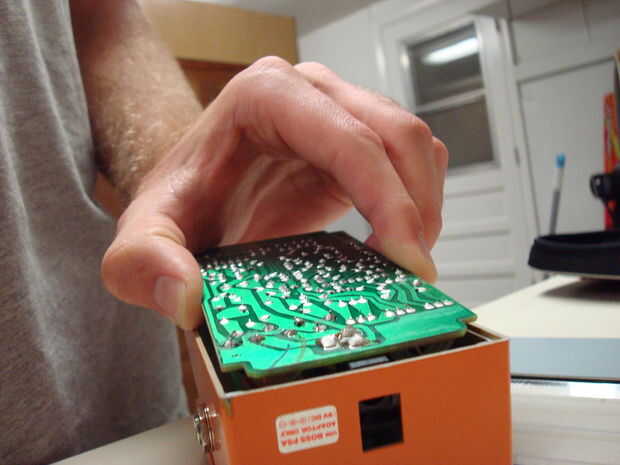

7 empuje los conectores, ollas y el LED en. suavemente y retire la placa de circuito. Usted necesitará sacar el clip de la batería aunque el agujero del interruptor.

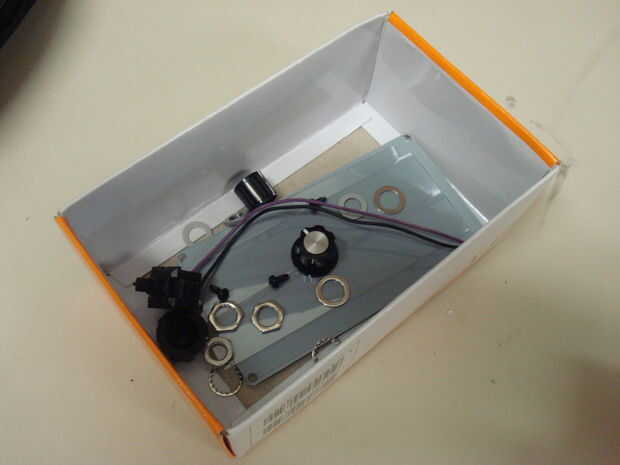

* Desmontaje completo
