Paso 2: Podemos reconstruirlo, tenemos la tecnología

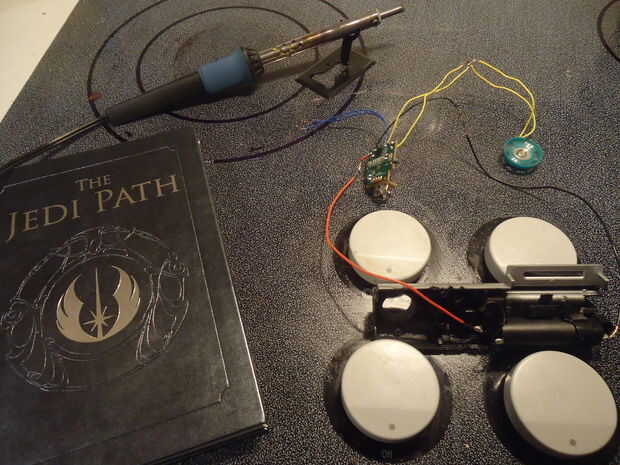

Si ya tienes tus luces, sonido y trabajo de sensor de giro, podemos seguir adelante y comenzar a planificar cuánto tiempo el cableado debe ser a fin de no sólo encajar todo en su nuevo lugar, sino también para desmontar la cosa y cambie las pilas. Como se puede ver en una de las fotos de arriba, yo no escatimaron en gastos a la longitud de mi cableado. Mi plan era mantener el circuito y LEDs como ahora a la parte delantera del emisor como sea posible, los cables de conmutación a través del agujero convenientemente colocado, sientan la batería hasta la mitad el tubo inferior y tienen el sensor y el altavoz en la parte baja de la mitad de ese tubo. Porque también quería ser capaz de tirar de la empuñadura para mantenimiento, evité usando demasiado corta tramos de alambre.

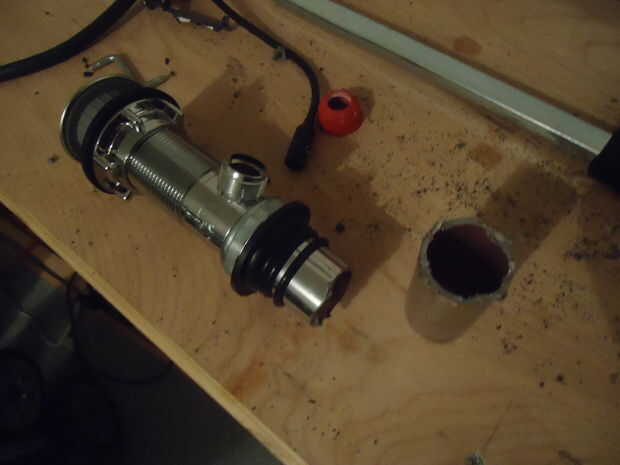

Para hacer todo este trabajo, tuve que cortar la sección de la tubería de desague que va en el más amplio por lo que habría espacio para las baterías. Al hacer esto, asegúrese de que usted deje suficiente espacio para que el tubo más pequeño todavía tiene suficiente longitud para sentarse firmemente en el tubo de mayor diámetro. Si deja aproximadamente 2 pulgadas debajo de la tuerca, usted debería estar bien.
Los contactos del interruptor

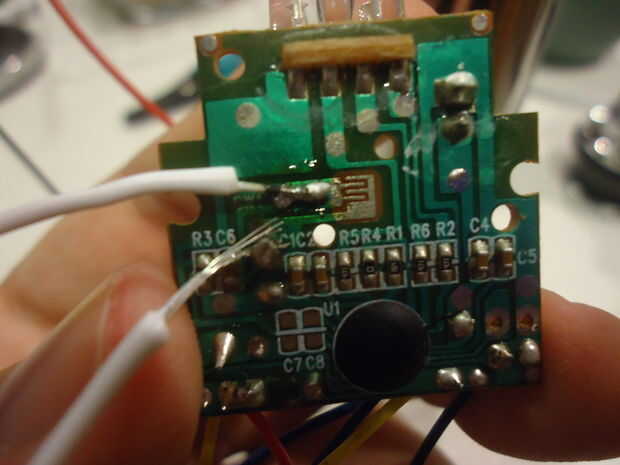

Lo primero que debemos abordar antes que nada es el interruptor. Al parecer la Junta Darth Vader viene con los cables ya soldados a la placa, pero el Anakin utiliza un botón de contacto, que significa que tendremos que hacer un alambre en contacto con nosotros mismos. En la foto de primer plano de la Junta, se puede ver lo que hice para hacer este trabajo. Afortunadamente, para uno de los cables de conmutación puede usar la conexión al lado de C6 que ya está soldado. (Prometo que volví y limpiar que mal hecho conexión antes de que todo fue hecho.)
Para el otro cable, tenemos que hacer nuestro propio contacto de la zona por encima de donde esté solo con el cable. Si intenta conseguir un pegote de soldadura en allí ahora, va solo pop espalda derecha otra vez. Para hacer palillo, deberás rasguño la capa apagado el rastro hasta que vea la parte Brillante de la placa por debajo de ella. Usé la punta de un cuchillo de bolsillo. Tenga cuidado porque usted podría sea cero a través de la Junta o hacer una conexión que no debe existir ninguna conexión. Una vez que tienes una zona para trabajar con, poner la punta de la plancha a nuevo contacto y derretir un pegote de estaño hay. Luego tome el extremo de su cable y conéctelo a la Junta. Asegúrese de que ambas conexiones son realmente sólidos (a diferencia del descuidado en mi foto). Ojala las fotos te dan una idea clara de donde todo debe ser ahora.
Extensiones de cableado

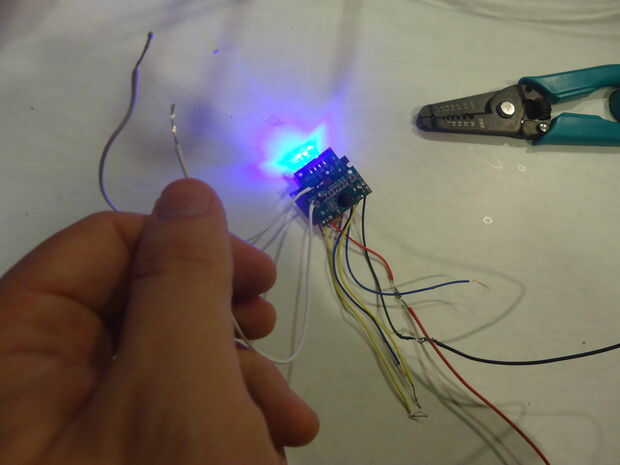

Puede adjuntar extensiones a los cables en el tablero mientras está todavía fuera de la empuñadura. Una vez que tienes cada cable extendido, conseguir el circuito y hilo de rosca los cables a través de la mitad superior de la empuñadura. Ahora usted puede completar los cables soldando las extensiones de sus respectivas partes. Ahora debe tener la placa de circuito en la empuñadura con todos los cables sueltos conectados a sus respectivas componentes.
