Paso 5: Cableado de los enchufes de auriculares
Marque estos en un pedazo de papel recordar cuál es cuál. Como sigue:
La punta es el canal izquierdo.
El medio es el canal derecho.
La BASE es el suelo.
La siguiente ilustración de jack es de http://www.ehow.com/how_114206_replace-headphone-plug.html
Tomar sus enchufes de auriculares y soldadura 3 pulgadas longitudes de cable para cada conexión en ellos. Soldar un cable negro a la conexión a tierra y dos rojas a las conexiones de izquierda y derecha.

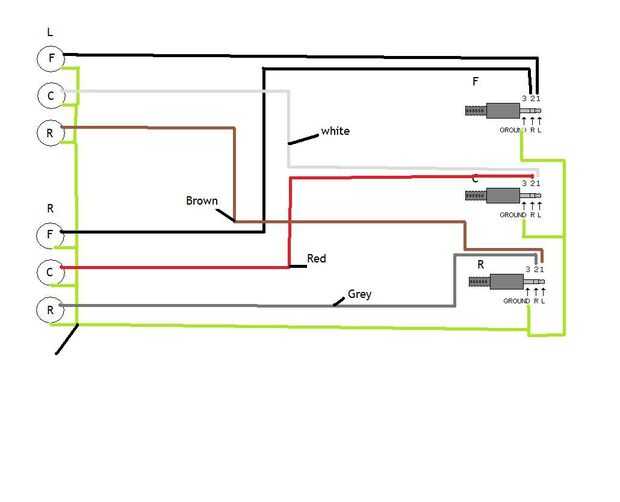

La soldadura de estos hilos en su lugar en el cable del auricular. Soldadura todos los cables de tierra de tres enchufe al cable de tierra solo por los auriculares. El siguiente diagrama muestra las conexiones.

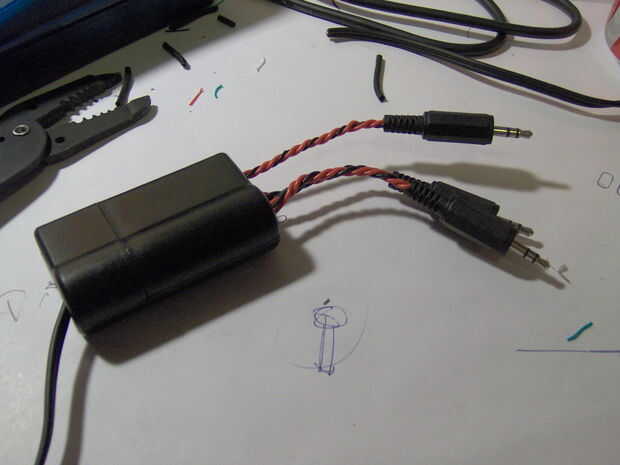

Cuando estaba completo mina había encerrado en un recipiente plástico pequeño. Un tubo termo-retráctil de diámetro grande trabajaría bien también. Enchufe cada uno en un reproductor de MP3, uno por uno, para asegurarse de que funcionan. Debe oír cierta cantidad de sonido en cada oído como prueba de ellos. Si usted está preocupado acerca de dañar el reproductor de MP3, poner el multímetro en cada conexión de jack y el altavoz sí mismo y vuelva a verificar que cada conexión sólo se conecta una vez, y que no haya cortocircuitos en las conexiones a tierra.
