Paso 4: Hoja de datos para el control de IC

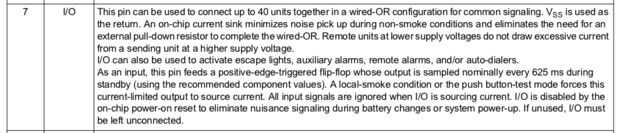

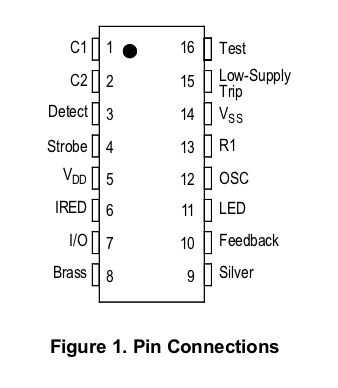

El pin de I/O de este chip en particular es #7 y efectivamente, la hoja de datos detallada de un pin de entrada/salida de señal de alarma diseñado para conectar unidades externas, luces de emergencia y auto-dialers. Perfecto!
Encontré que todas las fichas siguientes tienen I/O en el pin 7 (realmente el exacto mismo pinout!) por lo que debe todo el trabajo:
BL59A10/BL59S10
M75010/M75012
-A5358CA
RE46C141/RE46C143
-MC146010/MC146012 series
El CS235 tiene un pestillo de salida en el pin 3 (Vcc) que puede fuente de 100mA, pero ninguna indemnización por capacitancia a lo largo de cables. Si usas este chip debe utilizar un búfer de transistor, MOSFET o convertidor de señal de nivel.
Si tu chip no tiene un pestillo o pasador de I/O, tendrás cualquier necesidad para probar un detector modelo diferente o experimentar con el cableado de la base de un transistor a la salida del detector piezoeléctrico.
Tenga en cuenta que a veces la E/S es denominado "interconectar" en algunas fichas técnicas.
Desafortunadamente, la mayoría de las fichas que he visto para detectores de ionización no tienen una línea de I/O o similar característica, sin embargo, si el deber de 2/3 ciclo de señal del cuerno es seleccionada, un circuito RC simple o alguna programación inteligente debe ser capaz de suavizar la salida en una señal utilizable de alta y baja.
Actualización: la serie A5350/A53560 tiene de I/O en el pin 2. Las reclamaciones de la hoja de datos que interconectan es posible con hasta 125 unidades.
