Modificar un juego de mano Retro de los años 80 mediante la adición de un reproductor de MP3/MP4 (4 / 5 paso)

Paso 4: Adición de un interruptor y asegurar los botones de goma.

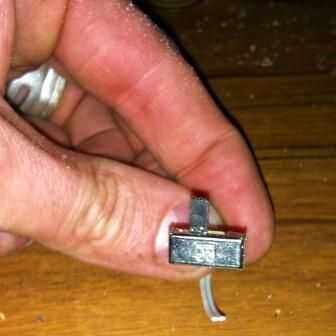

Esta fue una de las partes más difíciles del proyecto, tratando de encontrar el interruptor de la derecha!  Necesitaba algo que va ser lo suficientemente pequeño como para caber y también tenía que ser una DTDP (swich que lamentablemente no vienen en "pequeño" encendido/apagado).  Capaces de encontrar un pequeño swich de encendido en mi cubo de piezas que haría el trabajo.

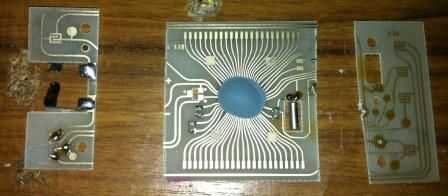

1. BOTONES de goma - corte la placa de circuito como se muestra.  Puede utilizar lo extremos tto seguro los interruptores originales dentro del juego.

1. INTERRUPTOR de encendido - calcular donde vas a ubicar el interruptor.  Usé uno de los agujeros de botón existente en el juego.  Inicialmente no quería remaove el botón de goma, pero he podido encontrar un botón lo suficientemente pequeño como para utilizar.

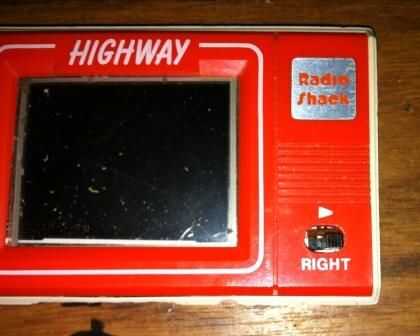

2. Modificar el agujero de botón para permitir que el interruptor de ajuste apretado en su posición.

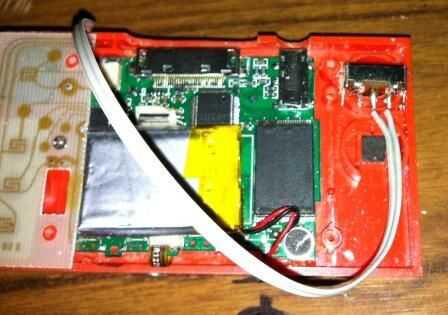

3. Soldar unos cables en el interruptor.  Usé un alambre de la cinta de ordenador para ello.

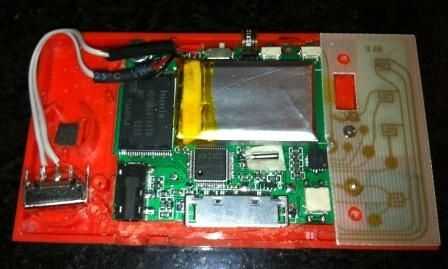

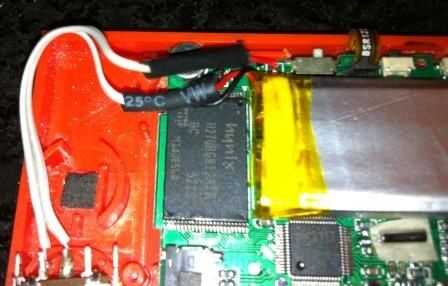

4. Cuidadosamente corte uno de los cables de la batería y de la soldadura de los cables en el interruptor - vea el diagrama.  Hice esto es el interruptor en el MP4 pequeña - tan pequeña de hecho que no había manera que yo sería capaz de quitarlo y conectar cables a los puntos de soldadura. Utilizar termo retráctil para cubrir los cables desnudos.
5. Asegúrese de que el reproductor de MP3 se prende con el swich.  Tendrá que dejar el interruptor en la posición "on" en el MP3 player.
