Mods de pantalla HDMI-Pi PInebox (6 / 8 paso)

Paso 6: PCB los agujeros de montaje

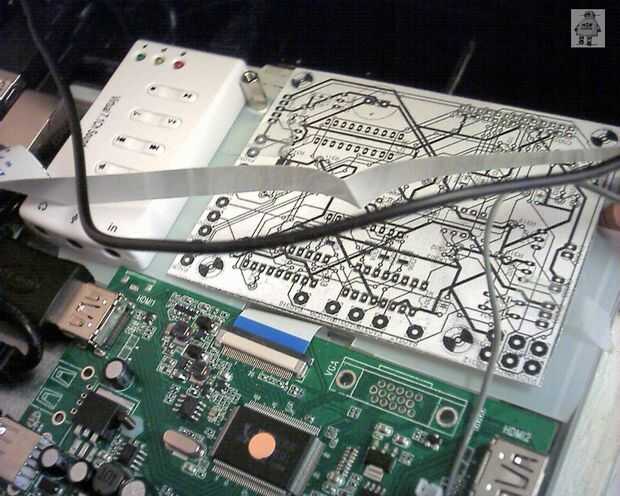

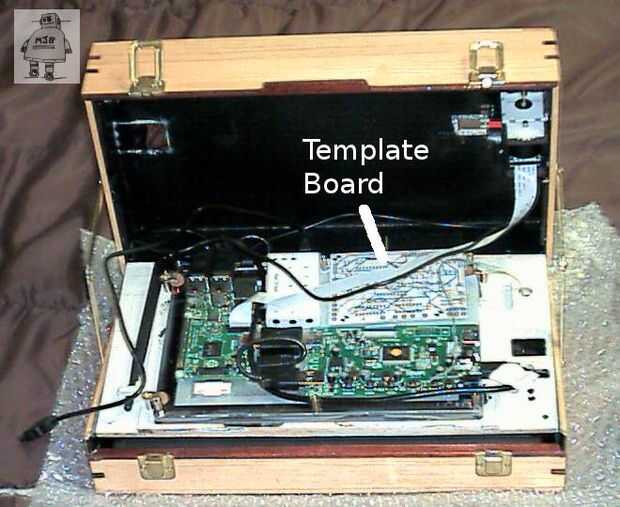

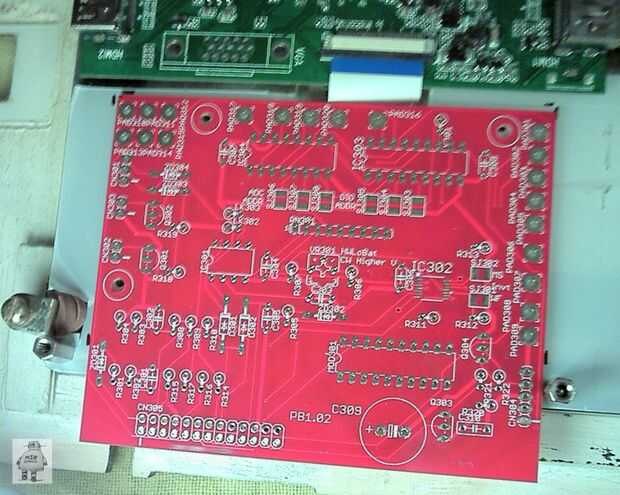

Usando la plantilla de cartón del diseño PCB (y más tarde, el real PCB) puse los tres agujeros de montaje para mi extra PCB. Este PCB tiene cerca frambuesa PI relacionadas con electrónica (analógica y digital IO, flash de cámara control, controlador de LIRC etc..). Todavía hay espacio para la tarjeta audio de USB, sonido a su lado. Se puede ver que espacio se ha llenado en la tapa!

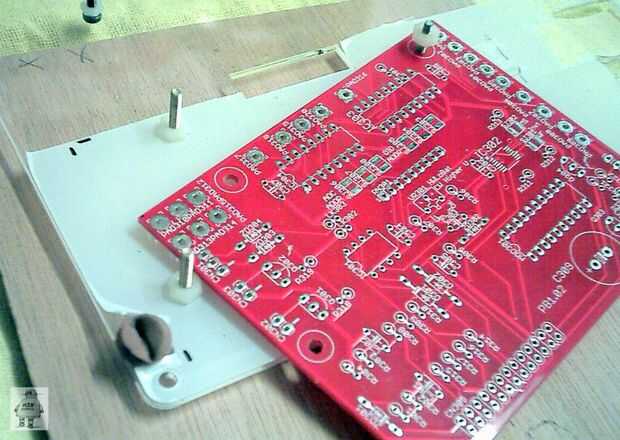

El PCB está montado sobre tres tornillos M3, con tuercas de nylon M3 como separadores.
