Mods de pantalla HDMI-Pi PInebox (7 / 8 paso)

Paso 7: Audio HDMI Pi

Mi plan era poner un conector en la salida de audio HDMI PI, conducir mi construido en altavoces. Lamentablemente, el espacio es apretado, incluso para un enchufe de ángulo recto. Así que secuestraron el audio directamente de la toma jack.

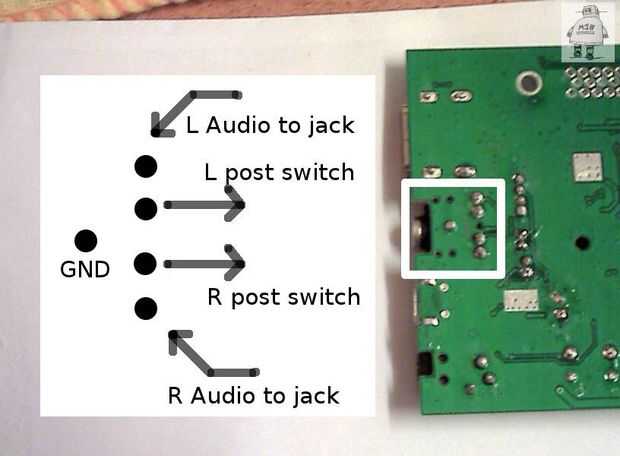

Zumbó-hacia fuera (probador de continuidad) donde los pines de audio izquierdos y derecho terminan en el PCB, con un cable jack repuesto conectado, asegurándose de tener el lado correcto de la "contactos en marcha" en la toma.

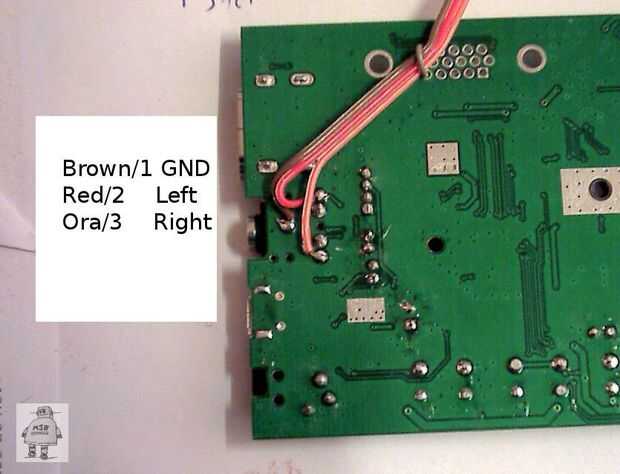

Entonces añadí una cola corta alambre atado a él. Se fija en la toma de "VGA" con un lazo de alambre aislado, de resistencia mecánica.
