Modular Organizador magnético (7 / 20 paso)

Paso 7: Marcar los bloques de perforación

diseñé cada pieza a un punto específico de la función, es decir, lápiz titular, reloj, maceta, etc.. Taladré agujeros en casi todas las piezas para crear su funcionalidad. Por ejemplo, perforé un agujero grande en el 3 "X 3" X 3 "bloque para crear una jardinera. Y taladré agujeros más pequeños para bolígrafos y lápices. A continuación, enumeré los orificios específicos para todas las piezas que fueron cortadas en el paso 5. Estas especificaciones del agujero también se enumeran en el paso 2.

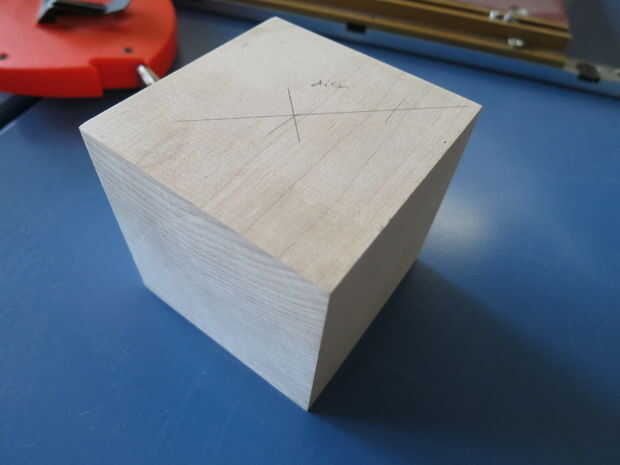

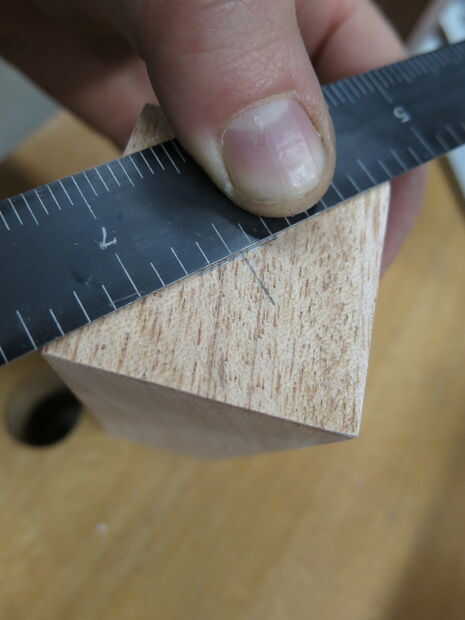

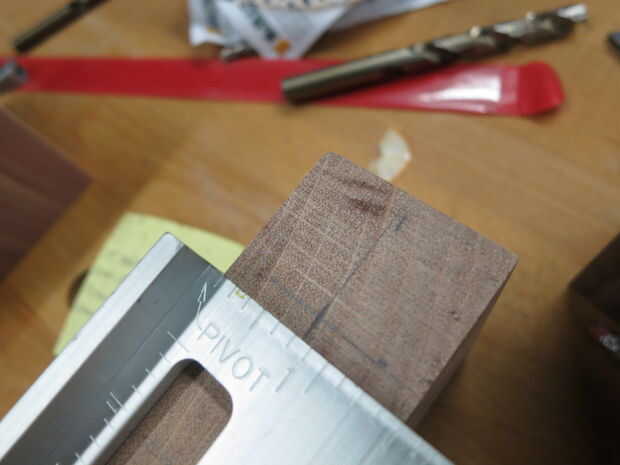

Usando la técnica explicada en el paso anterior (cómo encontrar el centro de una plaza), marqué todos los bloques que se enumeran a continuación. Los bloques siguientes todos tienen un agujero central.

Reloj - (2)
4.5 "X 3" X 1.5 "
2 1/4" Ø agujero en el centro del bloque (para la cara de reloj)

Bandeja pequeña (2)
1,5 "X 3" X 3 "
2 1/2" Ø agujero en el centro del bloque

Maceta pequeña (2)
3 "X 3" X 3 "
2 1/2" Ø agujero en el centro de las plantas

Plantador/plato micro (8)
1,5 "X 1,5" X 1,5 "
1 1/8" Ø agujero en el centro

Tubo de ensayo pequeño flor florero soporte (2)
1,5 "X 3" X 1.5 "
orificio de 13 mm Ø en centro

Tubo de ensayo grande flor florero soporte (2)
4.5 "X 4,5" X 1,5 "
orificios de 13 mm Ø (3)

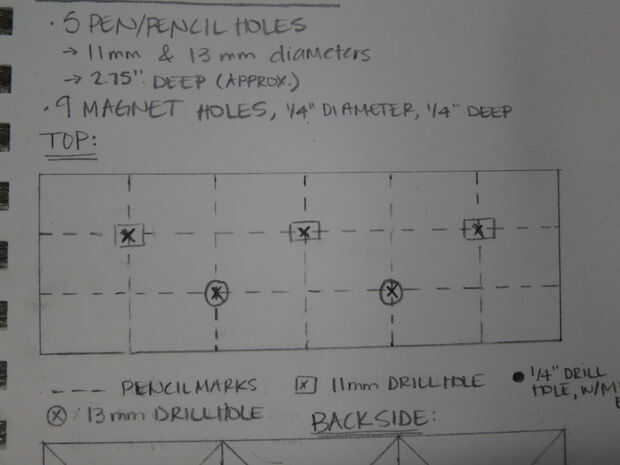

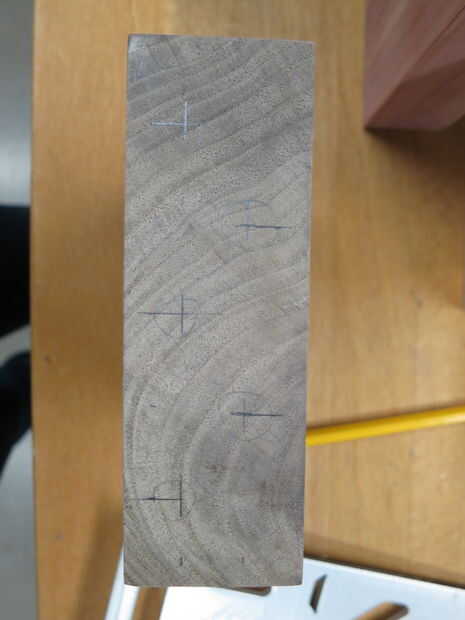

Los dos bloques tienen más de un agujero. Para el portalápices, quería que los orificios de 13 mm para ser espaciados uniformemente a través de la parte inferior tercera de la parte superior y los orificios de 10 mm para ser espaciados uniformemente en todo el tercio superior de la parte superior. Ver la segunda foto para un dibujo detallado.

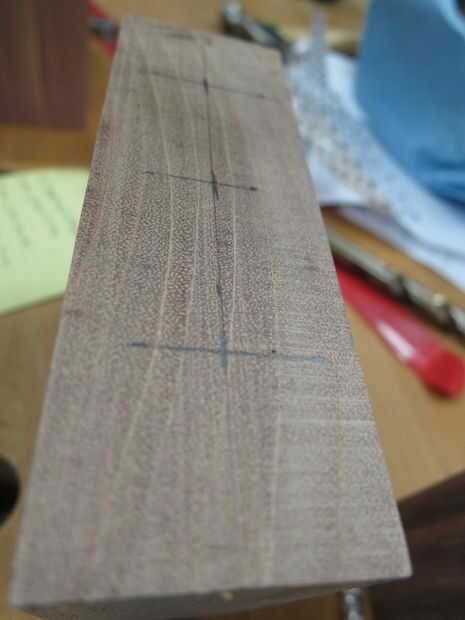

Para la bandeja de clip de papel divide el bloque en tercios y taladrar cada agujero en el centro de cada tercio, es decir, perforé tres agujeros uniformemente espaciados.

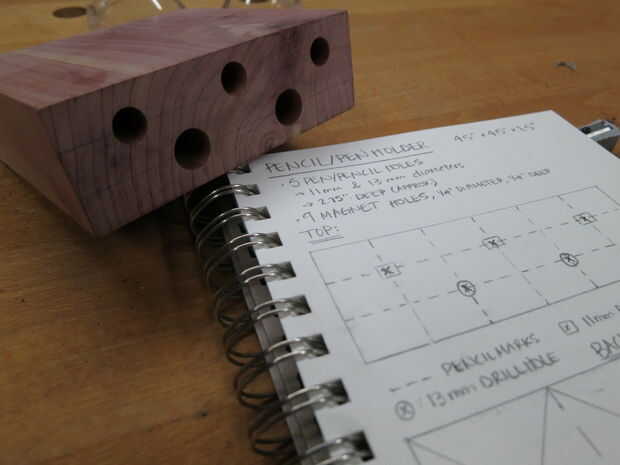

Sostenedor de la pluma/del lápiz (2)
4.5 "X 4,5" X 1,5 "
orificios de 13 mm Ø (2)
orificios de 10 mm Ø (3)

Bandeja de Clip de papel (2)
1,5 "X 4.5" X 1.5 "
1 1/8" Ø agujero (3)
