Paso 2: Construcción:-

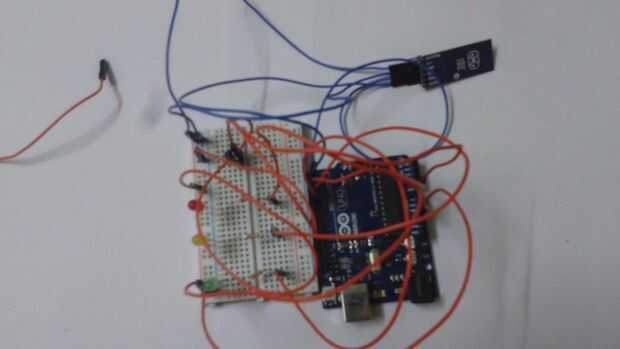

Conexiones:
Paso 1): suelo conectar y 5V de Arduino protoboard. Paso 2): colocar los LEDs en la protoboard y conectar su catodes a la tierra; conectar los ánodos a los pines digitales a través de un resistor de 220 Ohmios cada: amarillo a rojo al Pin 5, verde al Pin 4 y Pin 3. Paso 3): Coloque el sensor TMP36 en el protoboard y conectar sus pernos a 5V, tierra y pines de Arduino A0. Paso 4): Conecte el cable suministrado para el módulo Bluetooth de JY-MCU en un lado y la placa a la otra parte. las conexiones son las siguientes: VCC <> – 5V GND <> – GND TXD <> – Pin 0 (Rx) RXD <> – Pin 1 (Tx) el bosquejo también hará uso de Arduino incorporado LED Digital Pin 13. Las conexiones del módulo Bluetooth pueden ser un poco confusas ya TXD va al Rx y RXD va a Tx: aquí hay una explicación. Transmitir y recibir se refieren a cada dispositivo, por lo tanto debe recibir una transmisión que sale pin TXD del módulo Bluetooth de Arduino en el Pin Rx 0; del mismo modo una transmisión de Arduino Tx Pin 1 debe alcanzar el módulo Bluetooth de JY-MCU en su pin RXD. ADVERTENCIA: El módulo de Bluetooth puede interferir con la PC a la comunicación de Arduino: desconectar VCC cuando la Junta de programación. (en mis pruebas no ha sido el caso, pero seguro que no hará ningún daño).
