Módulo de astable 555 (2 / 4 paso)

Paso 2: Cortar el protoboard

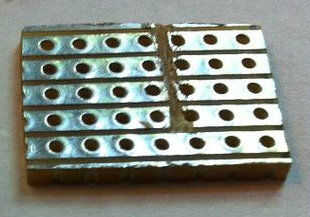

Cortar un trozo de 5 x 7 del protoboard como se muestra usando una Dremel equipada con un disco de corte. Asegúrese de que usted cortar en la orientación correcta. Con un cortador, corte los cuatro primeros rastros como se ilustra. No te olvides que puedes ver el tablero boca abajo al hacer este corte a diferencia de la imagen de diseño en la sección de introducción.
