Módulo de astable 555 (3 / 4 paso)

Paso 3: Soldar y agregar componentes

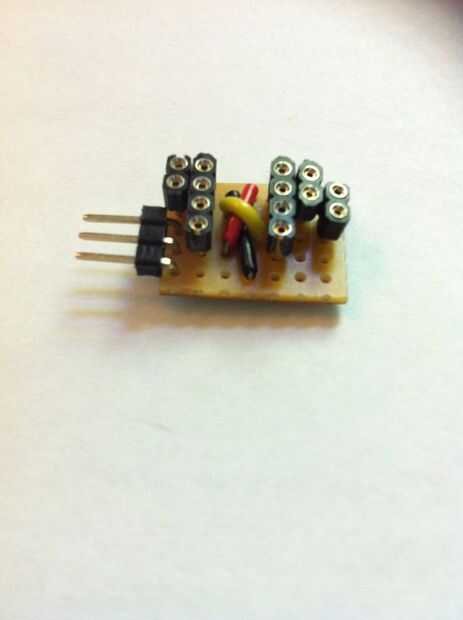

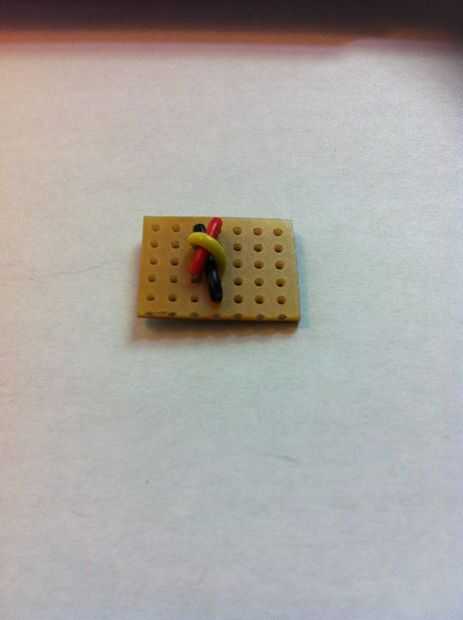

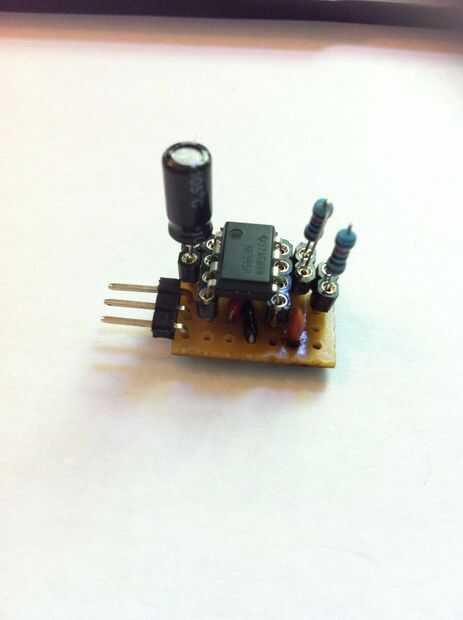

Comience soldando los cables, enchufes de la SIP, 3 pines y condensador de 10 nF en su lugar. Luego inserte el 555 condensador IC, resistencias y electrolithic en sus respectivas cavidades. Respetar la polaridad del condensador electrolithic. El pin negativo del condensador debe conectarse a la huella superior izquierda.
