Paso 9: Tablero de distribución de energía
No hay mucho más simple que esto. Esta placa no es algunas conexiones paralelo a Vbat y 5v de la fuente.

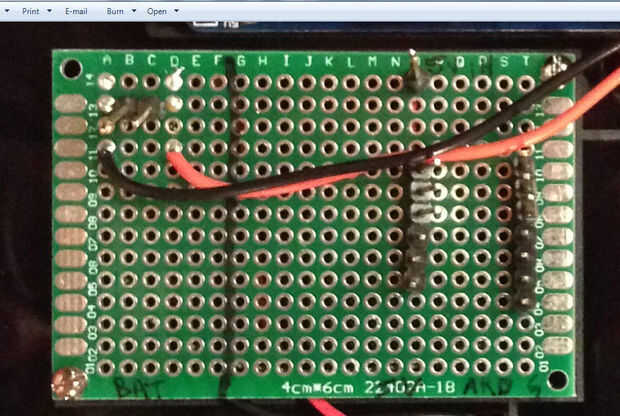

La parte superior izquierda muestra dos pasadores que se enchufe la batería. Los cables rojo y negro que atraviesa la Junta van a un tapón del cañón que suministra el Arduino 9v en su conector de barril donde entonces está regulada a 5v para el control del procesador.
El pin de top-rightish-medio es 5v desde el riel de 5v de Arduino. Luego se conecta a la fila de pines directamente a continuación que se utilizan más adelante en la distribución de 5v alrededor a los otros tableros y módulos. En el extremo derecho es un conjunto de pines GND que puntea en el GND de la conexión de la batería en el extremo izquierdo. Tierra es común en el Arduino, nuestra batería y todos los otros circuitos que operan a nivel de 5v.
Dibujé la línea vertical negra en el tablero al servir como un recordatorio de que estos no se mezclan!
Dije que era simple.
