Paso 14: Construir el tablero de Control de fuegos artificiales
No estamos dispuestos a construir el panel de control para los "cerebros" del lanzador. Decidí hacer mi panel de acrílico. He descargado todos los de la pajina de mis componentes (la mayoría de Jameco) y todos los botones, teclas y conmutadores tenían dimensión etiquetado dibujos para montaje en panel. Traduje esas dimensiones en Inkscape, medido hacia fuera donde mi panel iría dentro de la caja y sacó todo. También dibujé las plantillas para las piernas sujetar el panel de la parte inferior de la caja y un "estante" de clases que todos los módulos/tableros. De esta manera el panel de control todo con cerebros conectados fácilmente levantaría dentro y fuera de la caja juntos.
Panel de control

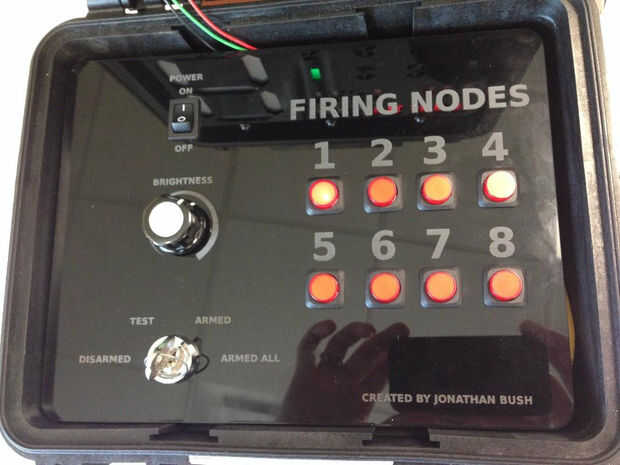

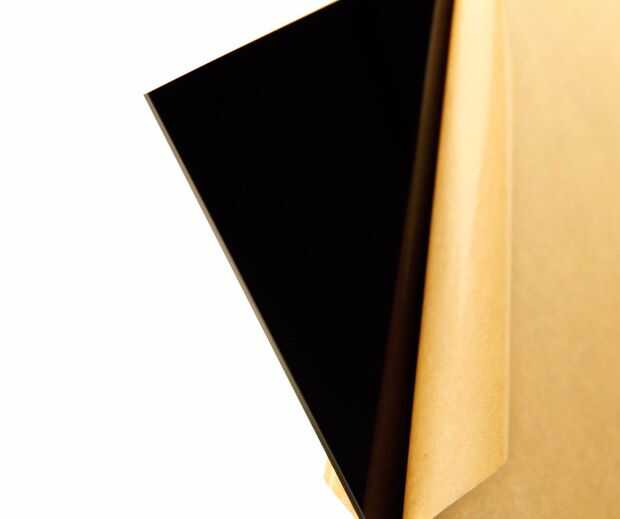

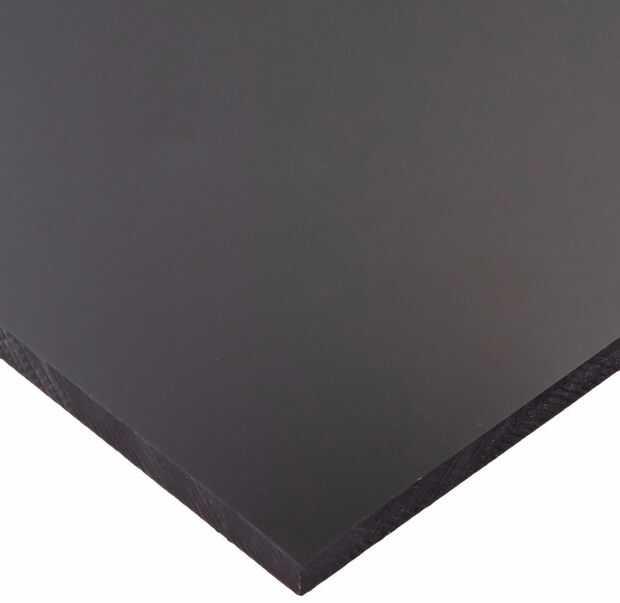

Esto es diseñado y cortado de 1/4" negro acrílico de colada. Fui con 1/4" para asegurarse de que era lo suficientemente robustos para soportar pulsar un botón, el esfuerzo de torsión del giro del selector de claves y abuso general de mis hijos sobreexcitados. Etiquetas sobre cada botón, interruptor y perilla fueron dibujados para láserles grabe en el acrílico del molde. Corte este en un corte de láser de Epilog Mini 40W a mi FabLab local.
Piernas
Tomé las medidas de cuidado que tal que una vez que se montaron todos los botones y la pantalla de visualización fue unida que exista espacio suficiente para cerrar la tapa mientras se mantiene el control panel sentado tan alto como sea posible. Para ayudar en la construcción final y el diseño de la electrónica os adjunto varios de los tableros de control para las piernas también.
Estante
Es aquí donde recaen los cerebros de la operación. Midió y había diseñado los agujeros para la fijación de los componentes (Arduino, protoboards, etc.). Entonces he creado formas de trama para grabar el acrílico con el láser en cuanto a donde fue cada tablero. Esto realmente ayudó a la construcción final.
Asamblea
Usé cemento acrílico para pista las piernas a la parte inferior de la tarjeta de control. Pequeños tornillos y tuercas para sujetar el estante sobre las piernas libremente y tornillos de máquina #2 para mantener muchos de los componentes, placas, etc. en las patas y estante.
Archivos PDF adjunto, lista para enviar a la cortadora láser.
